铁电薄膜铁电性能的表征

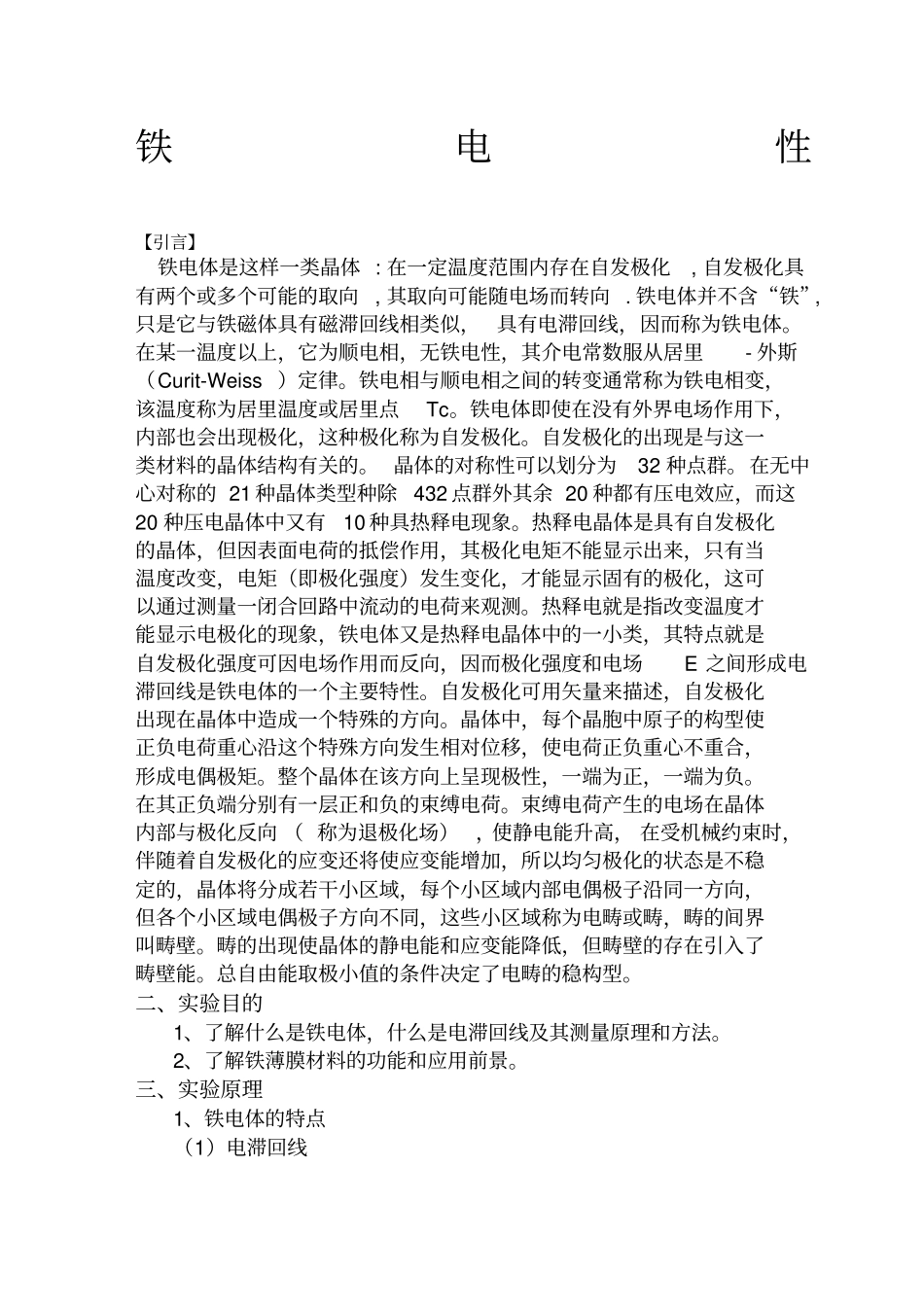

铁电性【引言】铁电体是这样一类晶体 : 在一定温度范围内存在自发极化, 自发极化具有两个或多个可能的取向, 其取向可能随电场而转向 . 铁电体并不含“铁”,只是它与铁磁体具有磁滞回线相类似，具有电滞回线，因而称为铁电体。在某一温度以上，它为顺电相，无铁电性，其介电常数服从居里- 外斯（Curit-Weiss ）定律。铁电相与顺电相之间的转变通常称为铁电相变，该温度称为居里温度或居里点Tc。铁电体即使在没有外界电场作用下，内部也会出现极化，这种极化称为自发极化。自发极化的出现是与这一类材料的晶体结构有关的。 晶体的对称性可以划分为32 种点群。在无中心对称的 21 种晶体类型种除432 点群外其余 20 种都有压电效应，而这20 种压电晶体中又有10 种具热释电现象。热释电晶体是具有自发极化的晶体，但因表面电荷的抵偿作用，其极化电矩不能显示出来，只有当温度改变，电矩（即极化强度）发生变化，才能显示固有的极化，这可以通过测量一闭合回路中流动的电荷来观测。热释电就是指改变温度才能显示电极化的现象，铁电体又是热释电晶体中的一小类，其特点就是自发极化强度可因电场作用而反向，因而极化强度和电场E 之间形成电滞回线是铁电体的一个主要特性。自发极化可用矢量来描述，自发极化出现在晶体中造成一个特殊的方向。晶体中，每个晶胞中原子的构型使正负电荷重心沿这个特殊方向发生相对位移，使电荷正负重心不重合，形成电偶极矩。整个晶体在该方向上呈现极性，一端为正，一端为负。在其正负端分别有一层正和负的束缚电荷。束缚电荷产生的电场在晶体内部与极化反向 （ 称为退极化场），使静电能升高， 在受机械约束时，伴随着自发极化的应变还将使应变能增加，所以均匀极化的状态是不稳定的，晶体将分成若干小区域，每个小区域内部电偶极子沿同一方向，但各个小区域电偶极子方向不同，这些小区域称为电畴或畴，畴的间界叫畴壁。畴的出现使晶体的静电能和应变能降低，但畴壁的存在引入了畴壁能。总自由能取极小值的条件决定了电畴的稳构型。二、实验目的1、了解什么是铁电体，什么是电滞回线及其测量原理和方法。2、了解铁薄膜材料的功能和应用前景。三、实验原理1、铁电体的特点（1）电滞回线铁电体的极化随外电场的变化而变化，但电场较强时，极化与电场之间呈非线性关系。在电场作用下新畴成核长，畴壁移动，导致极化转向，在电场很弱时，极化线性地依赖于电场见图(12.2-1) , 此时可逆的畴壁移动成为不可...
