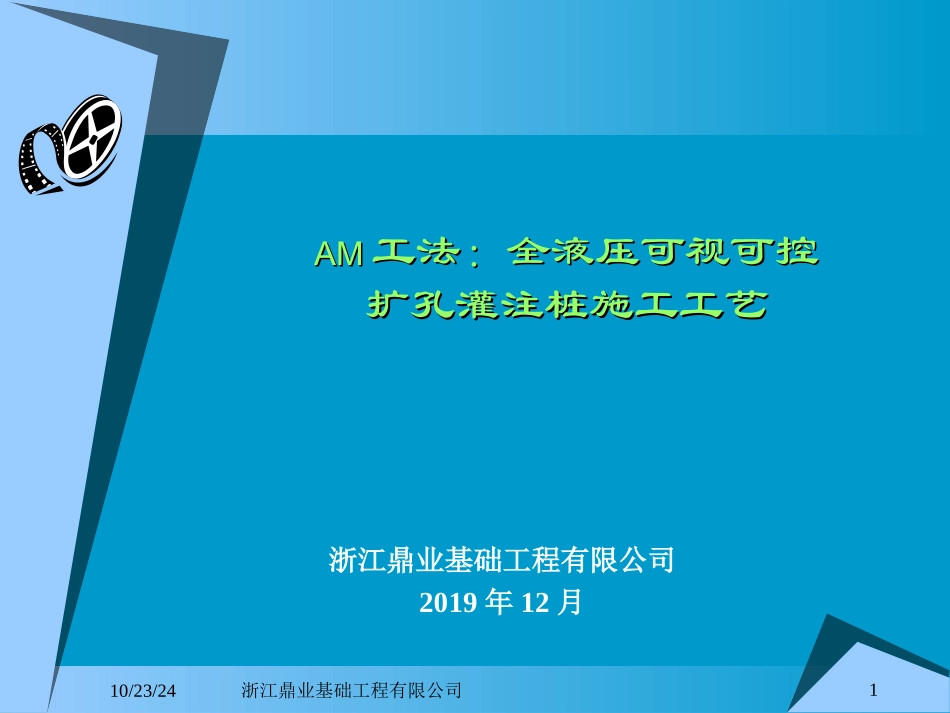

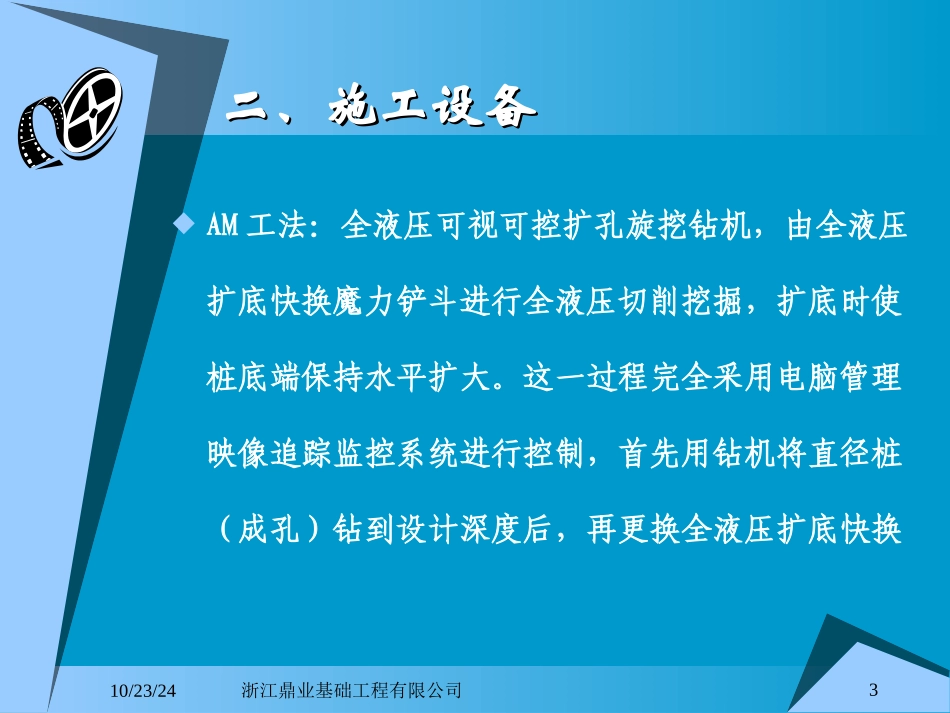

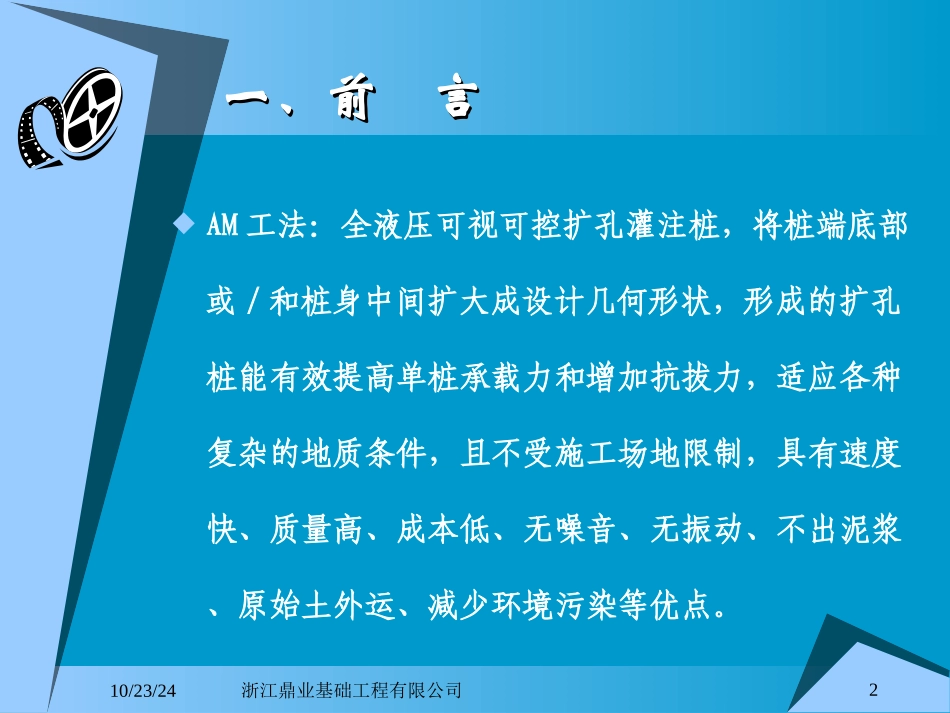

10/23/24浙江鼎业基础工程有限公司1AMAM工法:全液压可视可控工法:全液压可视可控扩孔灌注桩施工工艺扩孔灌注桩施工工艺浙江鼎业基础工程有限公司2019年12月10/23/24浙江鼎业基础工程有限公司2一、前言一、前言AM工法:全液压可视可控扩孔灌注桩,将桩端底部或/和桩身中间扩大成设计几何形状,形成的扩孔桩能有效提高单桩承载力和增加抗拔力,适应各种复杂的地质条件,且不受施工场地限制,具有速度快、质量高、成本低、无噪音、无振动、不出泥浆、原始土外运、减少环境污染等优点。10/23/24浙江鼎业基础工程有限公司3二、施工设备二、施工设备AM工法:全液压可视可控扩孔旋挖钻机,由全液压扩底快换魔力铲斗进行全液压切削挖掘,扩底时使桩底端保持水平扩大。这一过程完全采用电脑管理映像追踪监控系统进行控制,首先用钻机将直径桩(成孔)钻到设计深度后,再更换全液压扩底快换10/23/24浙江鼎业基础工程有限公司4二、施工设备二、施工设备魔力铲斗下降到桩的底端,打开扩大翼进行扩大挖掘作业,此时操作人员只需要按设计要求预先输入扩底数据和形状进行操作即可,桩底端的深度及扩底部位的形状、尺寸等数据和图像通过检测装置显示在操作室内的监控器上。10/23/24浙江鼎业基础工程有限公司5AMAM工法全液压可视可控工法全液压可视可控扩孔钻机扩孔钻机驾驭室内电脑管理映像驾驭室内电脑管理映像追踪显示装置追踪显示装置10/23/24浙江鼎业基础工程有限公司6卷轴装置及扩孔快换魔力钻斗卷轴装置及扩孔快换魔力钻斗10/23/24浙江鼎业基础工程有限公司7三、施工工艺流程三、施工工艺流程10/23/24浙江鼎业基础工程有限公司8三、施工工艺流程1、钻机就位定位;2、先钻比桩径略大孔来埋设钢护筒;3、埋设护筒;4、等径桩开始成孔,边钻进边注入稳定液;10/23/24浙江鼎业基础工程有限公司9三、施工工艺流程5、等径直桩钻到设计孔深;6、等径直桩完成后更换扩底铲斗并将设计扩大数据输入电脑施工管理装置内进行扩孔施工;7、通过扩底铲斗切削至设计要求,停止切削挖掘;10/23/24浙江鼎业基础工程有限公司10三、施工工艺流程8、测量深度(通过施工管理装置确认钻深,扩孔的直径)(安装上孔底取土刮板进行第一次清孔、处理)(施工管理装置内的数据打印输出)(在放钢筋笼前再次测量深度,如果与一次处理孔的深度相差50mm以上,进行二次清孔处理)10/23/24浙江鼎业基础工程有限公司119、安放钢筋笼;10、利用特殊清渣泵清除沉渣;11、安放导管;12、灌注混凝土;13、砼灌注结束,拔出导管;14、拔出钢护筒。三、施工工艺流程10/23/24浙江鼎业基础工程有限公司12四、四、AMAM工法施工工艺的优点工法施工工艺的优点1、电脑管理映像追踪显示装置对施工全过程进行监控,安全可靠施工过程中由驾驶室内电脑管理映像追踪显示装置对施工全过程进行监控,桩长、桩径、扩大径等均能通过实现电脑管理,达到有效的设计几何尺寸。10/23/24浙江鼎业基础工程有限公司13施工过程中桩径、扩大径、挖掘深度等均能通过电脑管理映像追踪显示装置进行监控10/23/24浙江鼎业基础工程有限公司14四、四、AMAM工法施工工艺的优点工法施工工艺的优点2、原始土挖掘,不出泥浆,且护壁稳定液可循环利用,减少环境污染挖掘出的原始土通过钻斗直接放在土方车或弃运点,稳定液可回收循环利用,不出泥浆,减少了环境污染。10/23/24浙江鼎业基础工程有限公司15四、四、AMAM工法施工工艺的优点工法施工工艺的优点3、桩型设计科学,能有效提高单桩承载力和增加抗拔力经过几年跟踪测算,按照上海地区地质条件的不同,在同样的设计技术参数时,使用AM工法扩底灌注桩在第7、9层厚砂层使单桩承载力提高60%-90%,其他土层提高45%-60%。10/23/24浙江鼎业基础工程有限公司16四、四、AMAM工法施工工艺的优点工法施工工艺的优点4、节能节支、环保经济、安全高效,具有广阔的发展空间和市场潜力10/23/24浙江鼎业基础工程有限公司17天津地铁轨道交通小白楼音乐厅广场AM工法扩底灌注桩施工现场10/23/24浙江鼎业基础工程有限公司1810/23/24浙江鼎业基础工程有限公司19HPEHPE垂直插入钢管垂...
