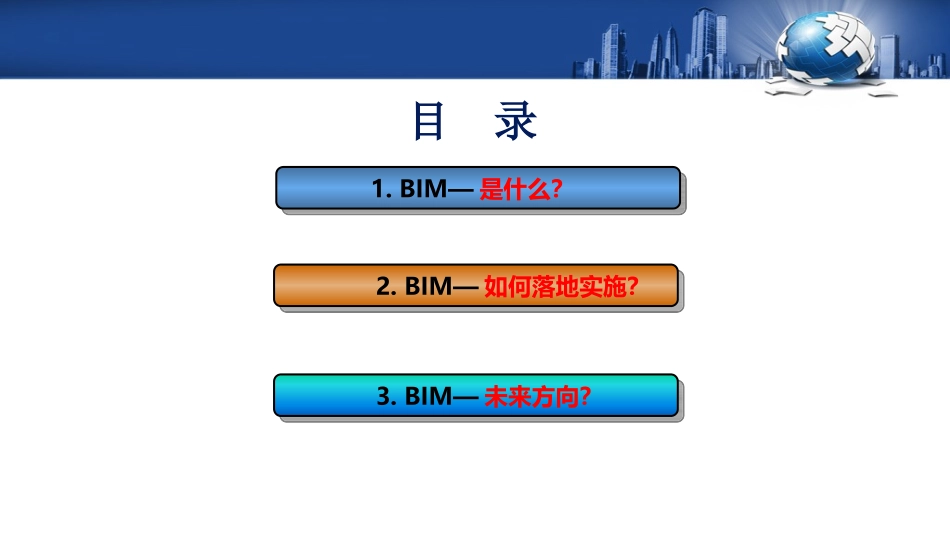

BIM技术在项目中的落地实施探讨1.BIM—是什么？1.BIM—是什么？2.BIM—如何落地实施？2.BIM—如何落地实施？目录3.BIM—未来方向？3.BIM—未来方向？3第一章BIM是什么？BIM—是什么？1.BIM的本质是信息化，任何BIM的相关工作都是对信息的处理与分析，都是信息辅助决策的步骤。2.BIM是辅助工具，没有BIM，建筑一样可以完成。区别在于成本、效率、效果的差异。3.信息化辅助手段对企业的核心价值在于，有针对性的企业流程再造，提高管理水平进一步实现核心竞争力。BIM—BuildingInformationModeling建筑信息模型BIM是以信息为核心的价值体现——本质是信息化提升企业形象解决技术问题企业流程再造BIM是集建筑物信息为一体的虚拟模型BIM—是什么？BIM模型（按专业）钢构、机电幕墙景观精装建筑、结构BIM—是什么？BIM模型（按过程）投标模型设计模型施工模型运维模型概念模型7第二章BIM如何落地实施？BIM—如何落地实施？1.BIM—前期准备1.BIM—前期准备2.BIM—项目实施策划2.BIM—项目实施策划3.BIM—应用点选择与实施3.BIM—应用点选择与实施前期准备1、组织架构1、BIM是一把手工程，项目经理作为对施工现场的第一负责人，必须确定项目经理在BIM组织架构中的领导地位2、各专业必须确定至少一名BIM协调员，便于专业之间的沟通与协调。项目经理BIM经理土建BIM协调员机电BIM协调员钢构BIM协调员幕墙BIM协调员商务BIM协调员物资BIM协调员各专业分包前期准备2、软件配置视频制作软件：Premiere、3Dmax、AELumion等建模软件：Revit、Magicad、Skechup犀牛、Catia、Su等等前期准备3、样板定制前期准备4、建模标准5、族库建设6、图签定制BIM—如何落地实施？1.BIM—前期准备1.BIM—前期准备2.BIM—项目实施策划2.BIM—项目实施策划3.BIM—应用点选择与实施3.BIM—应用点选择与实施项目BIM实施策划项目BIM实施策划包含但不限于以下内容：1、项目概况2、BIM应用组织架构（领导小组、实施小组）3、BIM工程师岗位职责4、BIM技术应用点选择5、BIM模型信息录入原则6、BIM模型应用流程7、BIM模型及应用点进度计划表8、考核：奖惩制度……………………………………项目BIM实施策划BIM模型应用流程BIM—如何落地实施？1.BIM—前期准备1.BIM—前期准备2.BIM—项目实施策划2.BIM—项目实施策划3.BIM—应用点选择与实施3.BIM—应用点选择与实施施工方案深化方案对比分析：方案一与方案二不会产生短钢管及木枋，方案一用料较多，后浇带封闭时需要二次模板支撑，方案二后浇带中部木枋悬空，成型质量欠佳，采用梁底开洞留设清扫口，不易清扫。方案三虽然会产生部分短钢管，但后浇带处模板可以整体升降，便于清扫，采用方案三。后浇带支模方案二后浇带支模方案一后浇带支模方案三施工方案深化模板工程施工方案采用广联达BIM模板脚手架软件进行模板脚手架深化，根据普通模板施工方案进行方案模拟，预先对支模架进行立杆布置，提前统计各材料用量，加强材料的精细化控制，提高项目精细化管理水平。施工方案深化模板工程施工方案梁截面积区分梁底支模架施工方案深化砌筑工程施工方案（植筋）施工方案深化砌筑工程施工方案（排砖）Revit排砖与砌块数统计砌体墙明细表墙名称厚度体积砌块数量ID号基本墙:内墙3D2(单)2003136.44268568423基本墙:内墙3D2(单)20031314.11588568424基本墙:内墙3D2+内墙4D22002206.45269568425基本墙:内墙3D2+内墙4D22002208.85369568426基本墙:内墙3D2+内墙4D22002202.65110568427基本墙:内墙4D2（单面）20031311.74489568428基本墙:内墙4D2（单面）20031311.25469568429基本墙:内墙4D2（单面）2003134.02168568430基本墙:内墙4D2（单面）2003132.47103568431基本墙:内墙4D2（单面）2003136.21259568432基本墙:内墙4D2（单面）2003132.188568433基本墙:内墙4D2（单面）2003133.08128568434基本墙:内墙4D2（单面）20031320.06836568435基本墙:内墙4D2（单面）2003132.64110568436基本墙:内墙4D2（单面）20031311.17465568437基本墙:内墙4D2（单面）20031311.32472568438基本墙:内墙4D2（单面）2003136.36265568439基本墙:内墙4D2（双面）2002201.6368568452基本墙:内墙4D2（双面）2002200...
