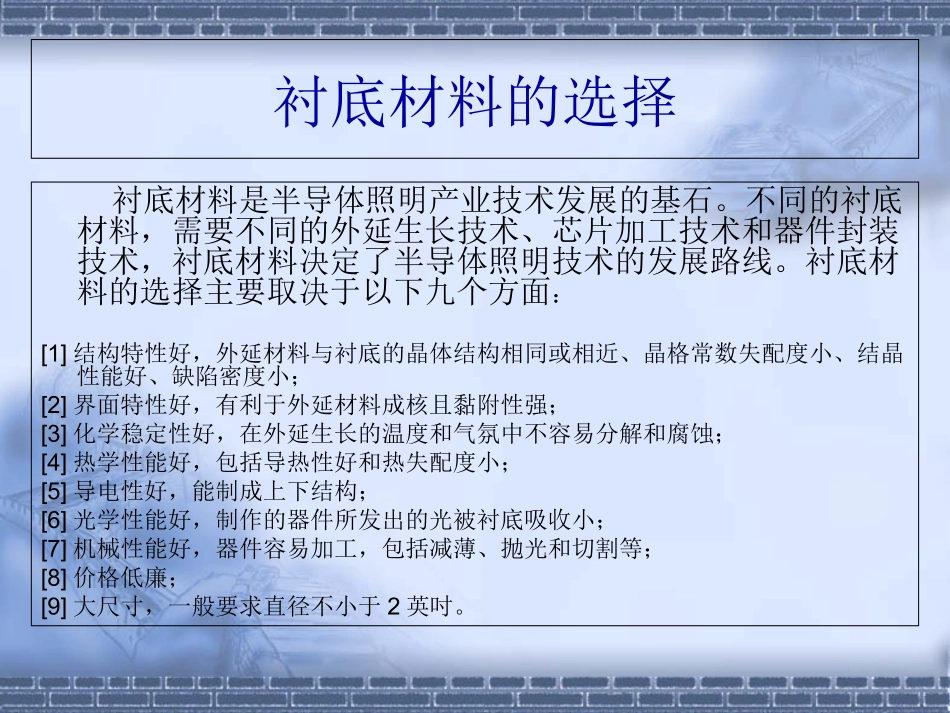

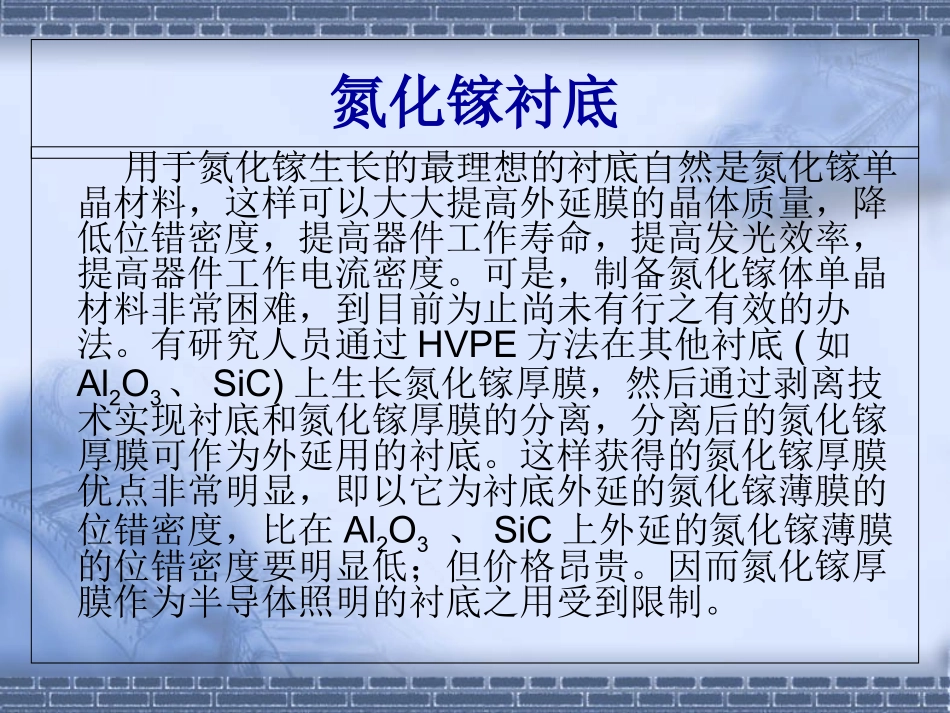

衬底材料的选择衬底材料是半导体照明产业技术发展的基石。不同的衬底材料，需要不同的外延生长技术、芯片加工技术和器件封装技术，衬底材料决定了半导体照明技术的发展路线。衬底材料的选择主要取决于以下九个方面：[1]结构特性好，外延材料与衬底的晶体结构相同或相近、晶格常数失配度小、结晶性能好、缺陷密度小；[2]界面特性好，有利于外延材料成核且黏附性强；[3]化学稳定性好，在外延生长的温度和气氛中不容易分解和腐蚀；[4]热学性能好，包括导热性好和热失配度小；[5]导电性好，能制成上下结构；[6]光学性能好，制作的器件所发出的光被衬底吸收小；[7]机械性能好，器件容易加工，包括减薄、抛光和切割等；[8]价格低廉；[9]大尺寸，一般要求直径不小于2英吋。用于氮化镓生长的衬底材料性能优劣比较氮化镓衬底用于氮化镓生长的最理想的衬底自然是氮化镓单晶材料，这样可以大大提高外延膜的晶体质量，降低位错密度，提高器件工作寿命，提高发光效率，提高器件工作电流密度。可是，制备氮化镓体单晶材料非常困难，到目前为止尚未有行之有效的办法。有研究人员通过HVPE方法在其他衬底(如Al2O3、SiC)上生长氮化镓厚膜，然后通过剥离技术实现衬底和氮化镓厚膜的分离，分离后的氮化镓厚膜可作为外延用的衬底。这样获得的氮化镓厚膜优点非常明显，即以它为衬底外延的氮化镓薄膜的位错密度，比在Al2O3、SiC上外延的氮化镓薄膜的位错密度要明显低；但价格昂贵。因而氮化镓厚膜作为半导体照明的衬底之用受到限制。氮化镓衬底生产技术和设备从高压熔体中得到了单晶氮化镓体材料，但尺寸很小，无法使用，目前主要是在蓝宝石、硅、碳化硅衬底上生长。虽然在蓝宝石衬底上可以生产出中低档氮化镓发光二极管产品，但高档产品只能在氮化镓衬底上生产。目前只有日本几家公司能够提供氮化镓衬底，价格奇贵，一片2英寸衬底价格约1万美元，这些衬底全部由HVPE（氢化物气相外延）生产。HVPE是二十世纪六七十年代的技术，由于它生长速率很快（一分钟一微米以上），不能生长量子阱、超晶格等结构材料，在八十年代被MOCVD、MBE（分子束外延）等技术淘汰。然而，恰是由于它生长速率快，可以生长氮化镓衬底，这种技术又在“死灰复燃”并受到重视。可以断定，氮化镓衬底肯定会继续发展并形成产业化，HVPE技术必然会重新受到重视。与高温提拉法相比，HVPE方法更有望生产出可实用化的氮化镓衬底。不过国际上目前还没有商品化的设备出售。目前国内外研究氮化镓衬底是用MOCVD和HVPE两台设备分开进行的。即先用MOCVD生长0.1～1微米的结晶层，再用HVPE生长约300微米的氮化镓衬底层，最后将原衬底剥离、抛光等。由于生长一个衬底需要在两个生长室中分两次生长，需要降温、生长停顿、取出等过程，这样不可避免地会出现以下问题：①样品表面粘污；②生长停顿、降温造成表面再构，影响下次生长。Al2O3衬底目前用于氮化镓生长的最普遍的衬底是Al2O3，其优点是化学稳定性好、不吸收可见光、价格适中、制造技术相对成熟；不足方面虽然很多，但均一一被克服，如很大的晶格失配被过渡层生长技术所克服，导电性能差通过同侧P、N电极所克服，机械性能差不易切割通过激光划片所克服，很大的热失配对外延层形成压应力因而不会龟裂。但是，差的导热性在器件小电流工作下没有暴露出明显不足，却在功率型器件大电流工作下问题十分突出。国内外Al2O3衬底今后的研发任务是生长大直径的Al2O3单晶，向4-6英吋方向发展，以及降低杂质污染和提高表面抛光质量。SiC衬底除了Al2O3衬底外，目前用于氮化镓生长衬底就是SiC，它在市场上的占有率位居第二，目前还未有第三种衬底用于氮化镓LED的商业化生产。它有许多突出的优点，如化学稳定性好、导电性能好、导热性能好、不吸收可见光等，但不足方面也很突出，如价格太高、晶体质量难以达到Al2O3和Si那么好、机械加工性能比较差。另外，SiC衬底吸收380nm以下的紫外光，不适合用来研发380nm以下的紫外LED。由于SiC衬底优异的的导电性能和导热性能，不需要象Al2O3衬底上功率型氮化镓LED器件采用倒装焊技术解决散热问题，而是采用上下电极结构，可以比较好的解决功率型氮化镓LED器件的...
