LTE随机接入全解VIP免费

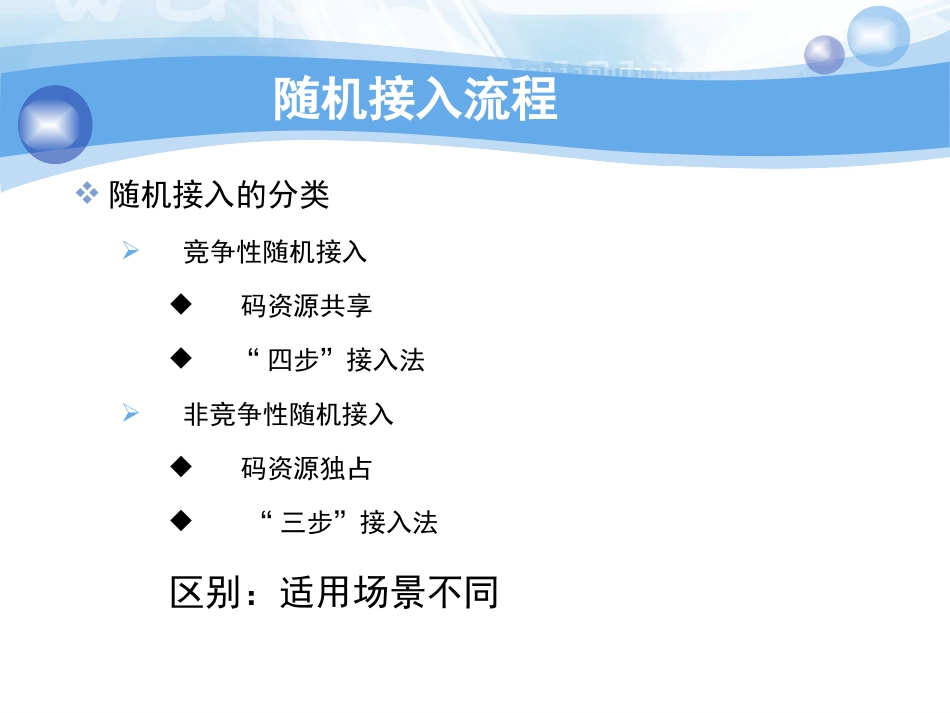

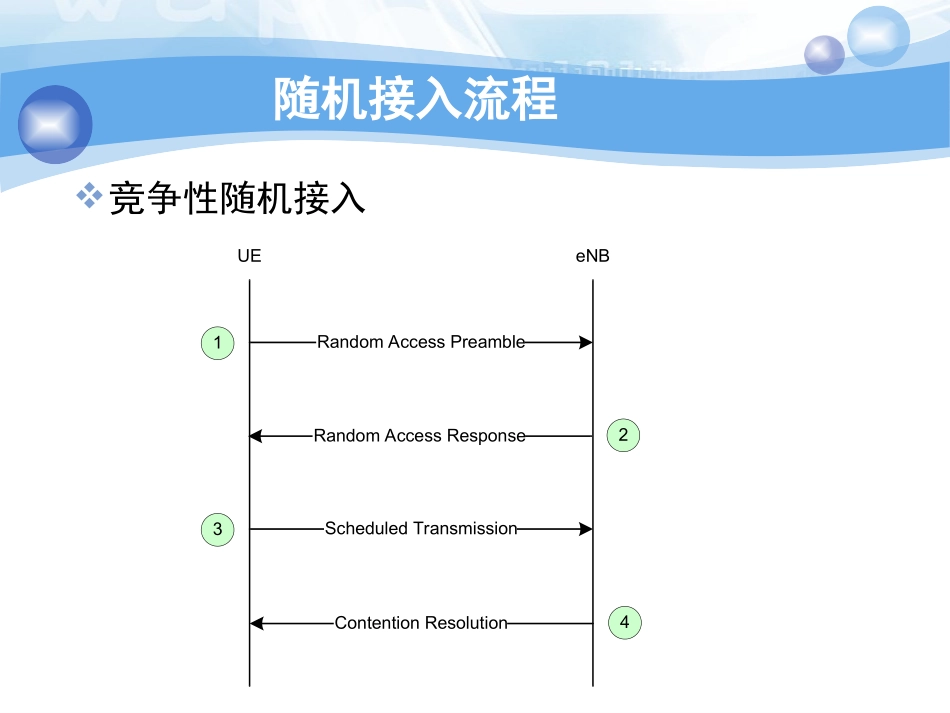

LTE随机接入LTE随机接入随机接入流程随机接入的分类竞争性随机接入码资源共享“四步”接入法非竞争性随机接入码资源独占“三步”接入法区别：适用场景不同随机接入流程竞争性随机接入UEeNBRandomAccessPreamble1RandomAccessResponse2ScheduledTransmission3ContentionResolution4随机接入流程竞争性随机接入1、UE发送随机接入前导码（一）根据协议规定，每一个小区可以使用的随机接入前导码数量至多为64个，其中竞争接入可以使用的前导码索引会通过小区广播消息进行播报，其中包括了前导码组A和前导码组B的大小；UE根据随机接入MSG3消息的大小，在相应的前导码组A或码组B中随机选择一个前导码，按照协议定义的初始发射功率，在相应的随机接入信道中发送出去；随机接入流程竞争性随机接入1、UE发送随机接入前导码（二）物理层的随机接入前同步码由一个长度为的循环前缀和一个长度为的序列组成。采用的相关参数取决于帧结构和随机接入配置。随机接入前同步码由非相关的Zadoff-Chu序列生成；Zadoff-Chu序列按照其所有可用的循环偏移以升序排列，根序列RACH_ROOT_SEQUENCE通过系统广播信息得到；CPTSEQT随机接入流程竞争性随机接入2、基站发送随机接入响应消息（一）UE发送完随机接入前导码之后，UE将在随机接入响应窗内（随机接入响应窗起始于随机接入码的发送子帧加3个子帧，长度为ra-ResponseWindowSize）以RA-RNTI为标识监听PDCCH信道上由RA-RNTI指示的随机接入响应传输。RA-RNTI=t_id+10*f_id+1t_id：PRACH资源子帧索引；f_id：PRACH资源频域索引；随机接入流程竞争性随机接入2、基站发送随机接入响应消息（二）RAPIDETOct1BIEROct1RTTimingAdvanceCommandOct1TimingAdvanceCommandULGrantULGrantTemporaryC-RNTITemporaryC-RNTIULGrantOct2Oct3Oct4Oct5Oct6RMACRAR1...E/T/R/R/BIsubheaderMACheaderMACpayload...MACRAR2MACRARnE/T/RAPIDsubheader2E/T/RAPIDsubheadernE/T/RAPIDsubheader1Padding(opt)随机接入流程竞争性随机接入3、UE发送MSG3消息MSG3消息的发送，支持HARQ重传初始接入：RRC连接建立请求消息以及NAS层UEID等信息；RRC连接重建：RRC连接重建消息以及C-RNTI等信息；切换：切换确认消息以及C-RNTI等信息；其他：UE的C-RNTI等信息；随机接入流程竞争性随机接入4、竞争判决当eNodeB成功接收到MSG3消息以后，将在反馈消息中携带该UE在MSG3消息中发送的的竞争决议标识；当UE在竞争判决定时器启动其间，成功接收到自己的竞争决议标识的MSG3消息响应，则认为本次随机接入成功，否则认为本次随机接入失败；eNodeB将为竞争判决成功接入的UE分配数据传输所需的时频资源；随机接入流程非竞争性随机接入UEeNBRAPreambleassignment0RandomAccessPreamble1RandomAccessResponse2随机接入流程非竞争性随机接入0、分配专用随机接入前导码；对于切换，源eNodeB转发目标eNodeB产生的切换命令；对于下行数据到达的情况，通过PDCCH命令发送1、发送专用随机接入前导码（同竞争性随机接入）2、随机接入响应（同竞争性随机接入）TDD模式TS36.211表5.7.1-4列出了各种PRACH配置下PRACH物理资源的具体映射。使用四维序号表示特定PRACH资源的物理映射。--：特定时间间隔内的频率资源索引；--：分别表示PRACH资源位于所有无线帧、偶数序号无线帧或者奇数序号无线帧；--：分别表示PRACH资源位于前半帧或是后半帧；当时，总为0，因为此时后半帧没有上行子帧。--：指示Preamble起始的上行子帧号，从0开始计数，0对应两个连续的下行至上行切换点之间第一个上行子帧。对于Preamble格式4，由于Preamble总在UpPTS上发送，表示为(*)。RAf(0)(1)(2)RARARARA(,,,)fttt(0)RA0,1,2t(1)RA0,1t(2)RAt(2)RAtSP1N(1)RAt记得协议中的四元数组么？时频结构时频结构TDD模式对于Preamble格式0-3，UE在假设的前提下、在配置的上行子帧的起始位置开始发送Preamble。对于Preamble格式4，UE在假设的前提下定位出UpPTS的位置，然后在该UpPTS结束前时间开始发送Preamble。在这种情况下，若UE离eNodeB很近，接近为0，Preamble的序列部分正好位于UpPTS的起...
