OSI开放系统互连参考模型VIP免费

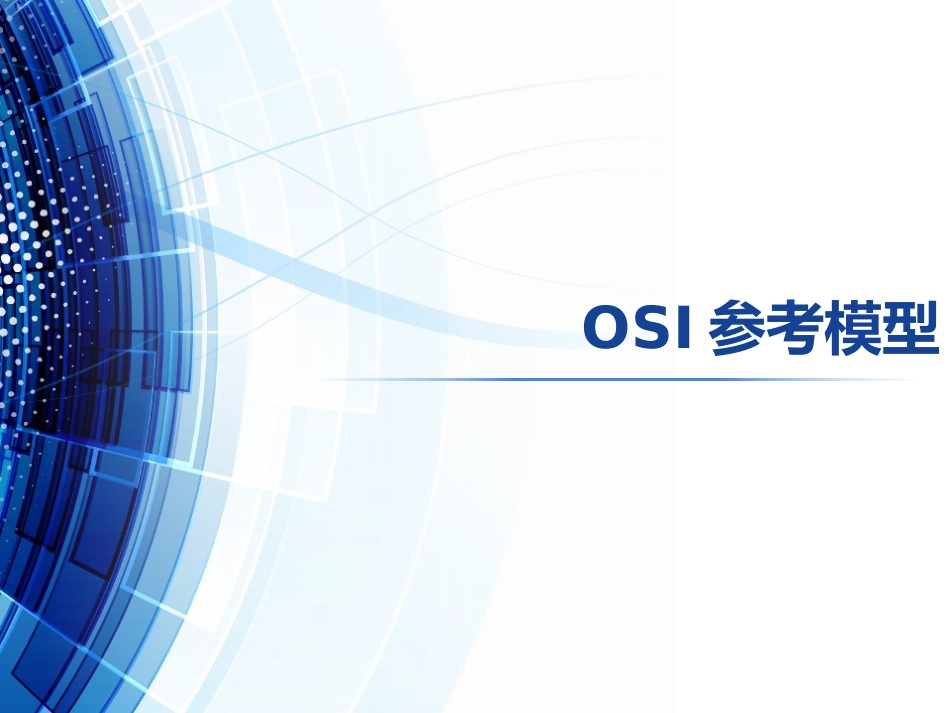

OSI开放系统互连参考模型_第1页
1/31
OSI开放系统互连参考模型_第2页
2/31
OSI开放系统互连参考模型_第3页
3/31

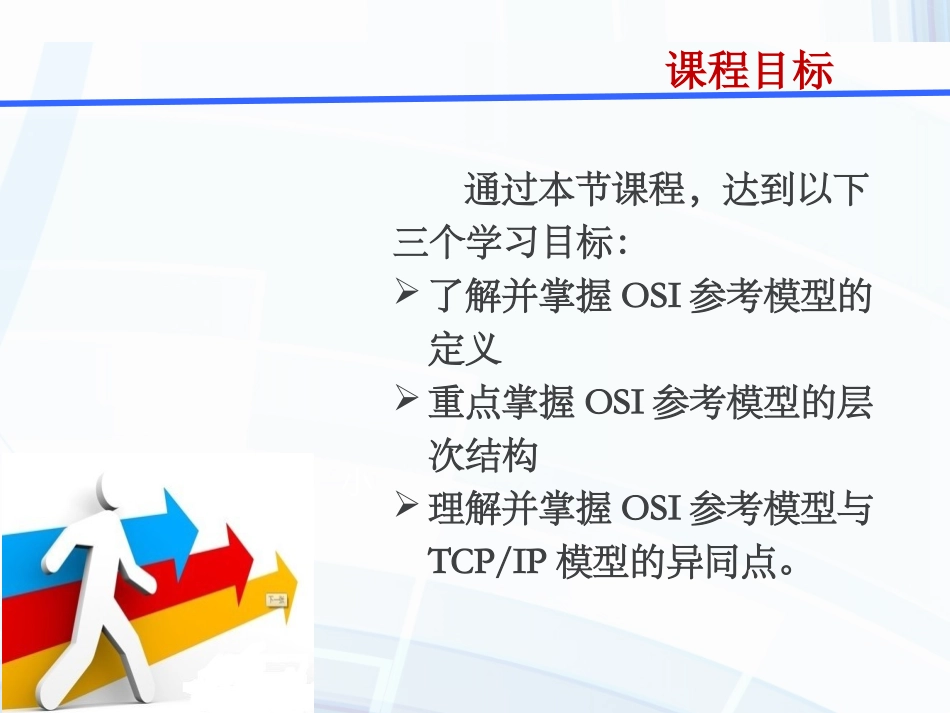

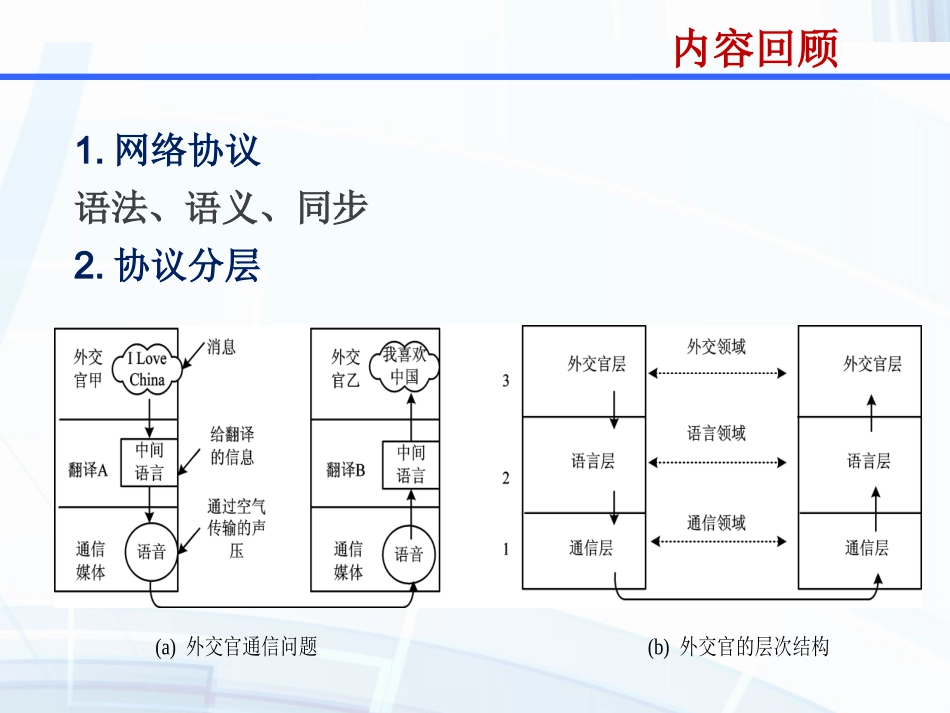

OSI参考模型内容回顾1.网络协议语法、语义、同步2.协议分层(a)外交官通信问题(b)外交官的层次结构4.小结课程目标通过本节课程,达到以下三个学习目标:了解并掌握OSI参考模型的定义重点掌握OSI参考模型的层次结构理解并掌握OSI参考模型与TCP/IP模型的异同点。课程重点和难点掌握OSI参考模型的定义及意义掌握TCP/IP协议的异同点重点理解并掌握OSI参考模型的各层级的关系重点掌握OSI参考模型各层的作用5应用层表示层会话层传输层网络层数据链路层物理层问题导入HTTPFTPTCPIPMAC802.3V.35RJ45LLCOSI模型OSI为我们提供了进行网络设计与分析的方法我们为什么要学习OSI模型?一、提供了网络间互连的参考模型二、成为实际网络建模、设计的重要参考工具和理论依据三、OSI/RM的思想为我们提供了进行网络设计与分析的方法CONTENTSOSI参考模型的来由OSI参考模型的层次结构OSI参考模型的定义OSI参考模型的意义延伸学习TCP/IP模型总结思考与探究一、OSI模型的来由计算机出现计算机网络出现多个计算机网络出现出现问题:多个大型公司拥有各自的网络技术,但没有一个统一的规范。所以相互之间不能互联。如何解决?解决问题:OSI参考模型出现二、OSI模型的定义OSI全称是开放系统互连参考模型(OpenSystemInterconnect简称OSI)是国际标准化组织(ISO)和国际电报电话咨询委员会(CCITT)联合制定的开放系统互连参考模型,为开放式互连信息系统提供了一种功能结构的框架。它从低到高分为七层结构。国际标准化组织国际电报电话咨询委员会应用层表示层会话层传输层网络层数据链路层物理层OSI模型三、OSI模型的层次结构公司经理公司经理助理公司秘书公司送信职员邮局排序工人邮局装拆箱工人邮局运送工人类比记忆用户终端设备服务器……网络设备……公司机构邮局快递公司应用层表示层会话层传输层网络层数据链路层物理层OSI模型公司经理公司经理助理公司秘书公司送信职员邮局排序工人邮局装拆箱工人邮局运送工人类比记忆助理,我想和B公司的王总谈谈项目我写好这篇邀请文找秘书寄去我和王总的秘书联系过,有他们的地址,我把它填上,叫送信员工送邮局去我核对过王总的城市编号写对了,这我就送邮局寄去我把这些包裹信件归类,该寄哪里的就送哪里装车我负责把邮件打包装车我负责把邮件送到目的地的邮局三、OSI模型的层次结构应用层表示层会话层传输层网络层数据链路层物理层OSI模型公司经理公司经理助理公司秘书公司送信职员邮局排序工人邮局装拆箱工人邮局运送工人类比记忆原来张总是叫我去他们公司谈谈项目王总,张总说:”…”助理,这是A城市张总的来信秘书,邮局来邮件啦我把这些包裹信件归类,该寄哪里的就送哪里我负责把邮件卸货并检查有没摔坏邮件送到啦!三、OSI模型的层次结构应用层表示层会话层传输层网络层数据链路层物理层OSI模型提供应用程序间通信处理数据格式、数据加密等建立、维护和管理会话建立主机端到端连接寻址和路由选择提供介质访问、链路管理等比特流传输这三层是我们网络设备工作的三层,也是和我们日常工作打交道最多的三层三、OSI模型的层次结构应用层表示层会话层传输层网络层数据链路层物理层应用层表示层会话层传输层网络层数据链路层物理层APDUPPDUSPDUSegmentPacketFrameBit每一层利用下一层提供的服务与对等层通信每一层使用自己的协议比特帧包段三、OSI模型的层次结构集线器应用层表示层会话层传输层网络层数据链路层物理层应用层表示层会话层传输层网络层数据链路层物理层网络层数据链路层物理层数据链路层物理层物理层交换机路由器常见设备的工作层级三、OSI模型的层次结构数据应用层数据的封装过程表示层会话层传输层网络层数据链路层物理层数据TCP头TCP+数据IP头IP+TCP+数据LLC头FCSLLC+IP+TCP+数据MAC头FCS0101110101001000010封装:数据要通过网络进行传输,要从高层一层一层的向下传送,如果一个主机要传送数据到别的主机,先把数据装到一个特殊协议报头中,这个过程叫--封装。逆过程就叫做解封装三、OSI模型的层次结构数据应用层数据的解封装过程表示层会话层传输层网络层数据链路层物理层数据TCP头TCP+数据IP头IP+TCP+数据LLC头LLC+IP+TCP+数据MAC...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

OSI开放系统互连参考模型
