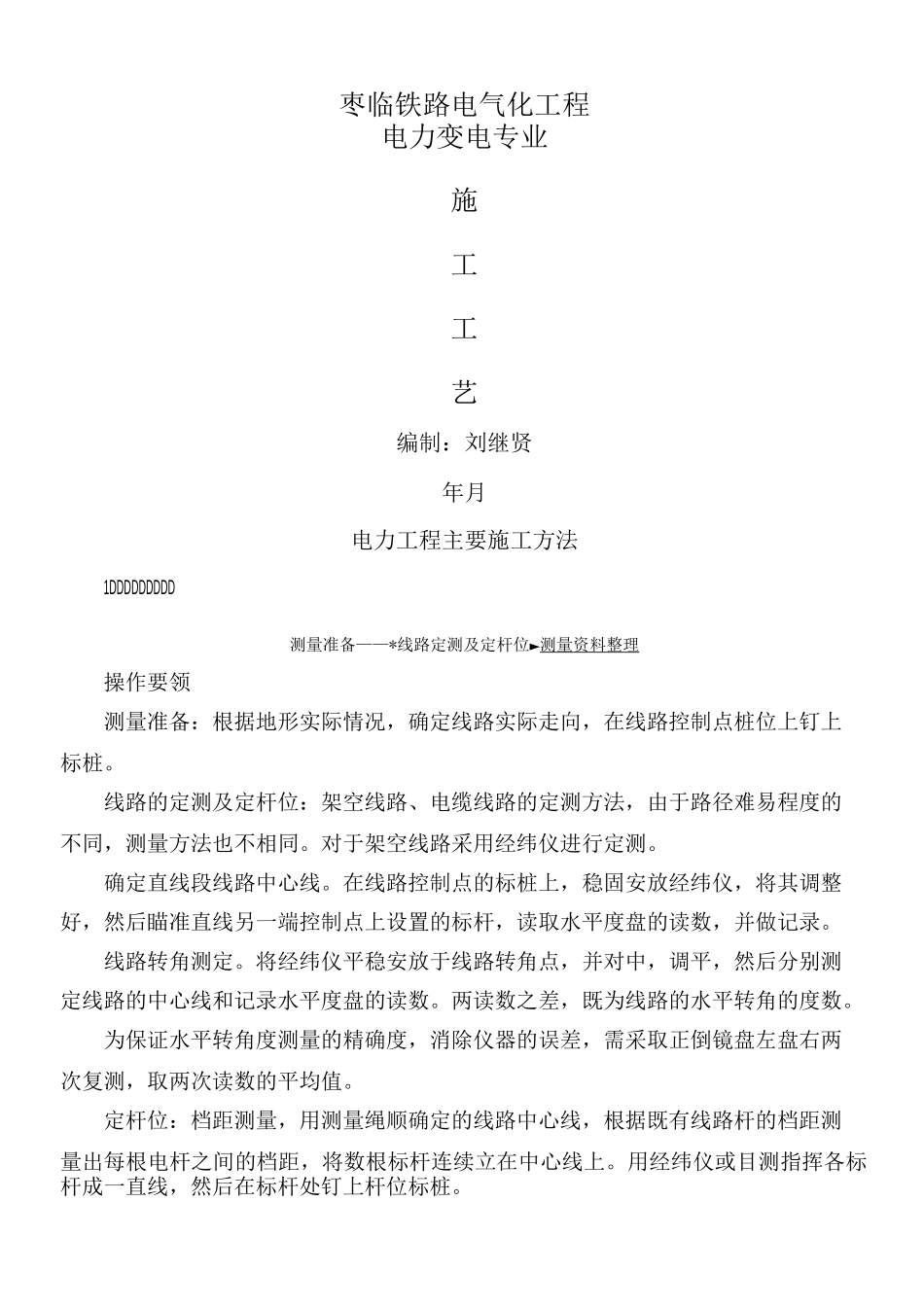

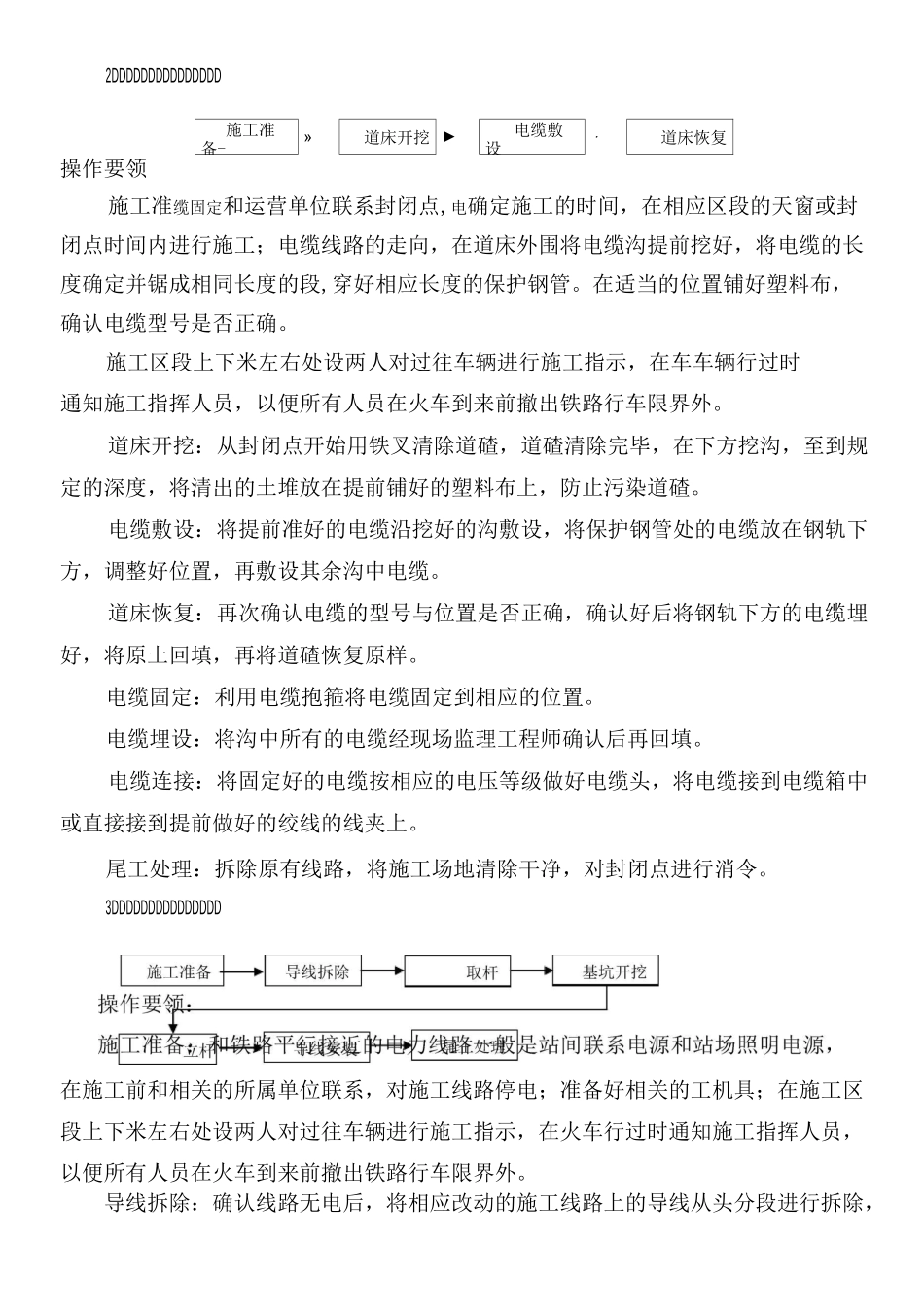

枣临铁路电气化工程电力变电专业施工工艺编制：刘继贤年月电力工程主要施工方法1DDDDDDDDD测量准备——*线路定测及定杆位►测量资料整理操作要领测量准备：根据地形实际情况，确定线路实际走向，在线路控制点桩位上钉上标桩。线路的定测及定杆位：架空线路、电缆线路的定测方法，由于路径难易程度的不同，测量方法也不相同。对于架空线路采用经纬仪进行定测。确定直线段线路中心线。在线路控制点的标桩上，稳固安放经纬仪，将其调整好，然后瞄准直线另一端控制点上设置的标杆，读取水平度盘的读数，并做记录。线路转角测定。将经纬仪平稳安放于线路转角点，并对中，调平，然后分别测定线路的中心线和记录水平度盘的读数。两读数之差，既为线路的水平转角的度数。为保证水平转角度测量的精确度，消除仪器的误差，需采取正倒镜盘左盘右两次复测，取两次读数的平均值。定杆位：档距测量，用测量绳顺确定的线路中心线，根据既有线路杆的档距测量出每根电杆之间的档距，将数根标杆连续立在中心线上。用经纬仪或目测指挥各标杆成一直线，然后在标杆处钉上杆位标桩。2DDDDDDDDDDDDDDD施工准备-»道床开挖 ►电缆敷设・道床恢复操作要领施工准缆固定和运营单位联系封闭点,电确定施工的时间，在相应区段的天窗或封闭点时间内进行施工；电缆线路的走向，在道床外围将电缆沟提前挖好，将电缆的长度确定并锯成相同长度的段,穿好相应长度的保护钢管。在适当的位置铺好塑料布，确认电缆型号是否正确。施工区段上下米左右处设两人对过往车辆进行施工指示，在车车辆行过时通知施工指挥人员，以便所有人员在火车到来前撤出铁路行车限界外。道床开挖：从封闭点开始用铁叉清除道碴，道碴清除完毕，在下方挖沟，至到规定的深度，将清出的土堆放在提前铺好的塑料布上，防止污染道碴。电缆敷设：将提前准好的电缆沿挖好的沟敷设，将保护钢管处的电缆放在钢轨下方，调整好位置，再敷设其余沟中电缆。道床恢复：再次确认电缆的型号与位置是否正确，确认好后将钢轨下方的电缆埋好，将原土回填，再将道碴恢复原样。电缆固定：利用电缆抱箍将电缆固定到相应的位置。电缆埋设：将沟中所有的电缆经现场监理工程师确认后再回填。电缆连接：将固定好的电缆按相应的电压等级做好电缆头，将电缆接到电缆箱中或直接接到提前做好的绞线的线夹上。尾工处理：拆除原有线路，将施工场地清除干净，对封闭点进行消令。3DDDDDDDDDDDDDDD在施工前和相关的所属单位联系，对施工线路停电；准备...
