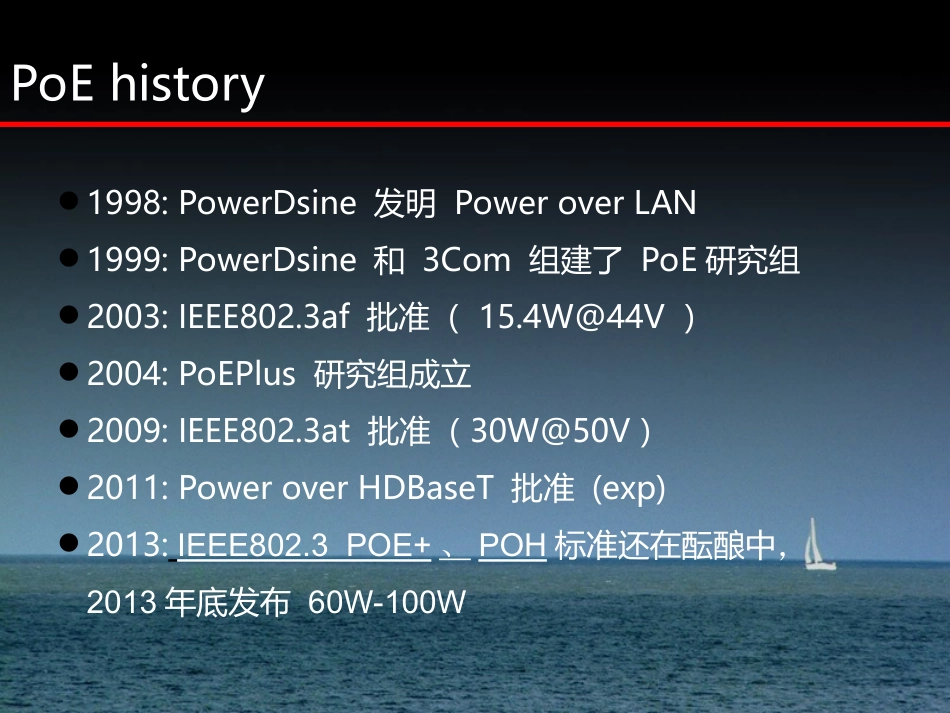

WhatisPoE?PoE供电技术，指的是现有的以太网布线基础架构，在不用做任何改动的情况下，借助一根常规以太网线缆在传输数据的同时供应电力，从而保证该线缆在为以太网终端设备如IP电话机、无线AP、网络摄像机以及其他一些基于IP的终端传输数据信号的同时，还能为此类设备提供直流供电的技术。WhatisPoE？VoIPPhoneWLANAPIPCameraPoE交换机101101110110111011011EthernetCableUPSPowerPowerPowerPoEhistory1998:PowerDsine发明PoweroverLAN1999:PowerDsine和3Com组建了PoE研究组2003:IEEE802.3af批准（15.4W@44V）2004:PoEPlus研究组成立2009:IEEE802.3at批准（30W@50V）2011:PoweroverHDBaseT批准(exp)2013:IEEE802.3POE+、POH标准还在酝酿中，2013年底发布60W-100WPoE有什么优点？PoE供电技术的优点PoE供电技术的优点PoE产品应用成燎原之势PoE供电终端PoE供电终端PoE供电终端2014年2011年2006年3200万端1.45亿端4.2亿端口产品用量年增长率30%以上PoE原理是咋样的？NetworkSecurityDeviceWLANAccessPointEthernetCableVoIPPhonePSEPDPowerSourcingEquipmentPoweredDevice（供电设备）（受电设备）PoE系统组成PoE交换机PSETypes-Endspanvs.MidspanEndspanArchitecture（端跨）PoE-enabledEthernetswitchMidspanArchitecture（中跨）Power-HubbetweenswitchandPDPoE交换机交换机PoE中跨VoIP电话WLANVoIP电话WLANPoE供电方式IEEE802.3af，IEEE802.3at标准定义了PI（PowerInterface：PSE/PD与网线的接口），目前已经定义了两种供电方式:1、AlternativeA（1,2,3,6）10/100/1000BASE-T2、AlternativeB（4,5,7,8）10/100/1000BASE-TAlternativeB(模式B)10/100BASE-T•如图所示，4-5脚链接形成正极，7-8脚链接形成负极，PSE通过空闲对网线给PD供电AlternativeB(模式B)1000BASE-T•如图所示，PSE可通过数据脚给PD供电。由于DC和数据频率互不干扰，因此让直流电和比特流（数据）在同一组线缆上传输，这类似于多路复用技术。可以把4-5脚链接形成正（或负）极，把7-8脚链接形成负（或正）极。AlternativeA(模式A)10/100BASE-T•如图所示，PSE可通过数据脚给PD供电。由于DC和数据频率互不干扰，因此让直流电和比特流（数据）在同一组线缆上传输，这类似于多路复用技术。可以把1-2脚链接形成正（或负）极，把3-6脚链接形成负（或正）极。AlternativeA(模式A)1000BASE-T•如图所示，PSE可通过数据脚给PD供电。由于DC和数据频率互不干扰，因此让直流电和比特流（数据）在同一组线缆上传输，这类似于多路复用技术。可以把1-2脚链接形成正（或负）极，把3-6脚链接形成负（或正）极。PoE是如何供电的？PoE供电工作过程侦查PDDetectionPD功耗分类classification开始供电Powerup实时监控RTP&Powermanagement电源断开DisconnectionPoE供电工作过程详细描述步骤如下:Detection，PSE检测PD是否存在。PSE设备在端口输出很小的电压，直到其检测到线缆终端的连接为一个支持IEEE802.3af，at标准的受电端设备。Classification(可选Clssa0-4)，当检测到受电端设备PD之后，PSE设备可能会为PD设备进行分类，并且评估此PD设备所需的功率损耗。Powerup，PSE给PD供电。在一个可配置时间(一般小于15μs)的启动期内，PSE设备开始从低电压向PD设备供电，直至提供48V的直流电源。RTP&Powermanagement，实时监控，电源管理。PowerWebManaged实时监测每个PD端口的工作状态，精确了解终端设备的运行状态。DisconnectionPSE检测PD是否断开。若PD设备从网络上断开时，PSE就会快速地(一般在300～400ms之内)停止为PD设备供电，并重复检测过程以检测线缆的终端是否连接PD设备。PoE供电检测波形•在PDDectection和PDClassification两个步骤完成后，接着将施加在双绞线对上的电压电阻和分级电阻)立即被切断，使得检测电路不会继续消耗电源功率。PD上电过程迅速升高到48V，开始向PD正常供电，同时PD设备中的检测电路(检测示意图如下所示。PoE供电的主要特性与参数PoE供电功率（实测参数供参考）距离：100米R=20欧姆I=350mAP2=I²RP2=2.45WP1=15.4WP=P1-P2P=12.95WIEEE802.3afIEEE802.3at60W企业标准距离：100...
