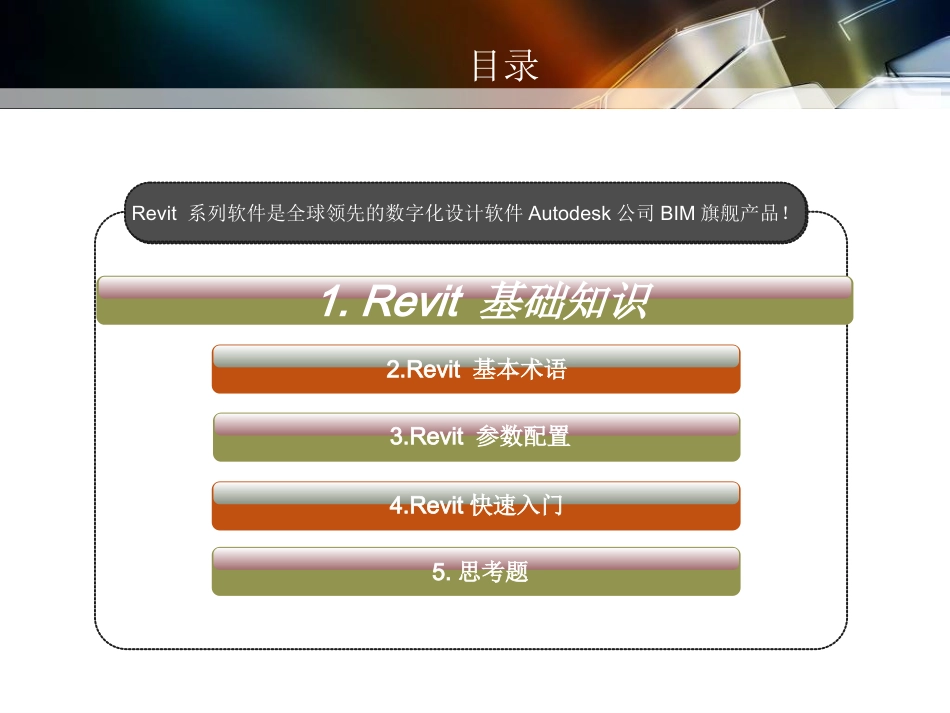

revit培训教程第一讲专业课件_第1页
1/33

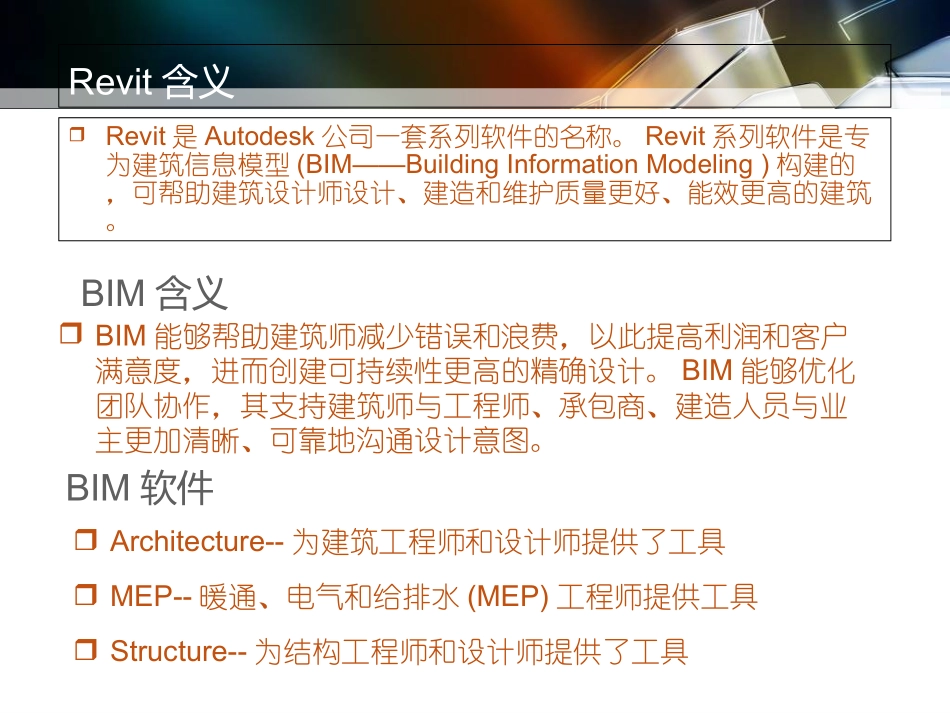

revit培训教程第一讲专业课件_第2页
2/33

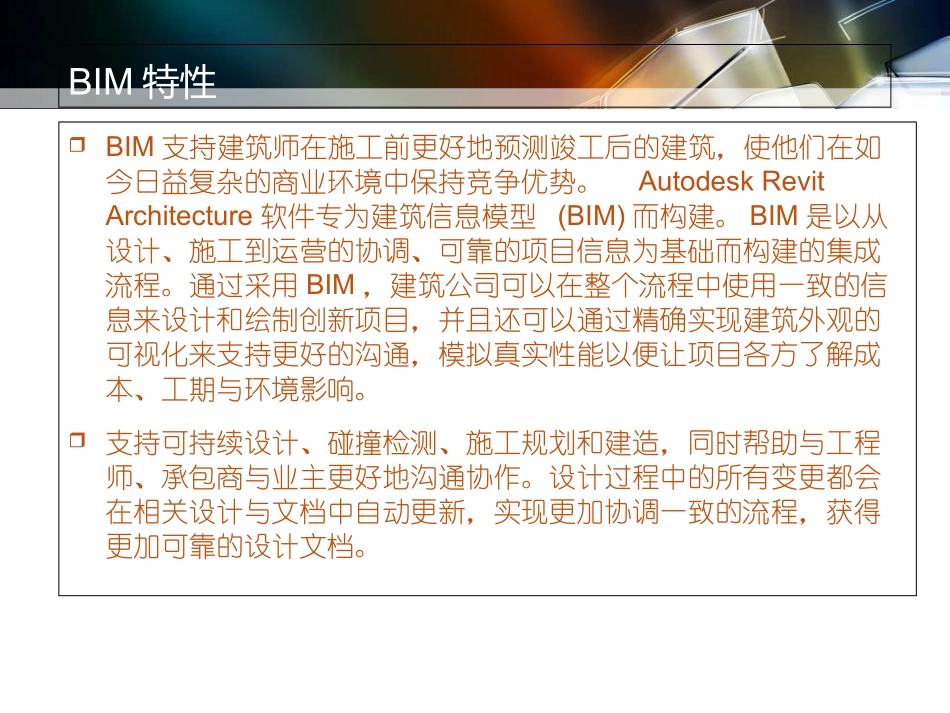

revit培训教程第一讲专业课件_第3页
3/33
2.Revit基本术语3.Revit参数配置4.Revit快速入门5.思考题标高和轴网是建筑构件定位的重要参照标准!1.Revit基础知识目录Revit系列软件是全球领先的数字化设计软件Autodesk公司BIM旗舰产品!Revit含义Revit是Autodesk公司一套系列软件的名称。Revit系列软件是专为建筑信息模型(BIM——BuildingInformationModeling)构建的,可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。BIM含义BIM能够帮助建筑师减少错误和浪费,以此提高利润和客户满意度,进而创建可持续性更高的精确设计。BIM能够优化团队协作,其支持建筑师与工程师、承包商、建造人员与业主更加清晰、可靠地沟通设计意图。Architecture--为建筑工程师和设计师提供了工具MEP--暖通、电气和给排水(MEP)工程师提供工具Structure--为结构工程师和设计师提供了工具BIM软件BIM特性BIM支持建筑师在施工前更好地预测竣工后的建筑,使他们在如今日益复杂的商业环境中保持竞争优势。AutodeskRevitArchitecture软件专为建筑信息模型(BIM)而构建。BIM是以从设计、施工到运营的协调、可靠的项目信息为基础而构建的集成流程。通过采用BIM,建筑公司可以在整个流程中使用一致的信息来设计和绘制创新项目,并且还可以通过精确实现建筑外观的可视化来支持更好的沟通,模拟真实性能以便让项目各方了解成本、工期与环境影响。支持可持续设计、碰撞检测、施工规划和建造,同时帮助与工程师、承包商与业主更好地沟通协作。设计过程中的所有变更都会在相关设计与文档中自动更新,实现更加协调一致的流程,获得更加可靠的设计文档。Revit基础知识Revit使用五种元素类:主体包括墙、楼板、屋顶、天花板构件窗、门、家俱注释视图专有的二维图元,用以生成文档视图模型的动态表示,并且始终是最新的基准面它们为设计师提供了设计的灵活性。Revit基础知识Revit基础界面Revit基础知识模型图元生成建筑物几何模型,表示物理对象的各种图形元素,代表着建筑物的各类构件。模型图元是构成Revit信息模型最基本的图元,也是模型的物质基础。分为两类:主体图元构件图元ts)主体图元:可以在模型中承纳其它模型图元对象的模型图元,代表着建筑物中建造在主体结构中的构件。如:柱、梁、楼板、墙体、屋顶、天花板、楼梯等构件图元:除主体图元之外的所有图元。一般在模型中不能够独立存在,必须依附主体图元才可以存在。门、窗、上下水管道、家俱等Revit基础知识视图图元是模型图元的图形表达,它向用户提供了直接观察建筑信息模型与模型互动的手段。视图图元决定了对模型的观察方式以及不同图元的表现方法。它主要包括:楼层平面、天花板平面、三维视图、立面、剖面、详图视图、绘图视图、面积平面、报告等。其中明细表和报告,采用了比较简单的方式来描述材料的性质和数量而不是图示的方式。视图图元与其它任何图元是相互影响的,会及时根据其它图元进行更新,是”活“的。Revit基础知识注释符号图元用于对建筑设计进行标注、说明的图形元素。它分为两类:注释图元:属于二维图元,它保持一定的图纸比例,只出现在二维的特定视图中。如:尺寸标注、文字标注、荷载标注、符号等基准图元:属于建立项目场景的非物理项。柱网,标高,参考平面等。注释图元属于一种视图信息,仅仅用于显示,并非建筑的一部分。由于与模型中的图元彼此关联,当模型图元发生改变时,注释符号图元跟着会发生相应的改变。反之,用户也可以通过改变注释图元的属性,从而改变模型的信息。工作原理首先用户创建项目;其次用户往项目中添加参数化的建筑图元;•在Revit中,所有的建筑图元都视为类别,也就是所说的”族”;Revit根据模型构件和注释图元对每个图元进行分类。•门、窗或屋顶等模型图元代表实际的三维建筑几何图元;•门标记、立面符号、房间标记等注释图元提供了模型归档帮助;2.Revit基本术语3.Revit参数配置4.Revit快速入门5.思考题1.Revit基础知识目录Revit系列软件是全球领先的数字化设计软件Autodesk公司BIM旗舰产品!Revit基本术语在Revit软件中,最主要的是理解如下几个术语:构件族类型实例Revit基本术语构件一个建筑物是由许...
