无碴轨道道床双块式轨枕预制方案

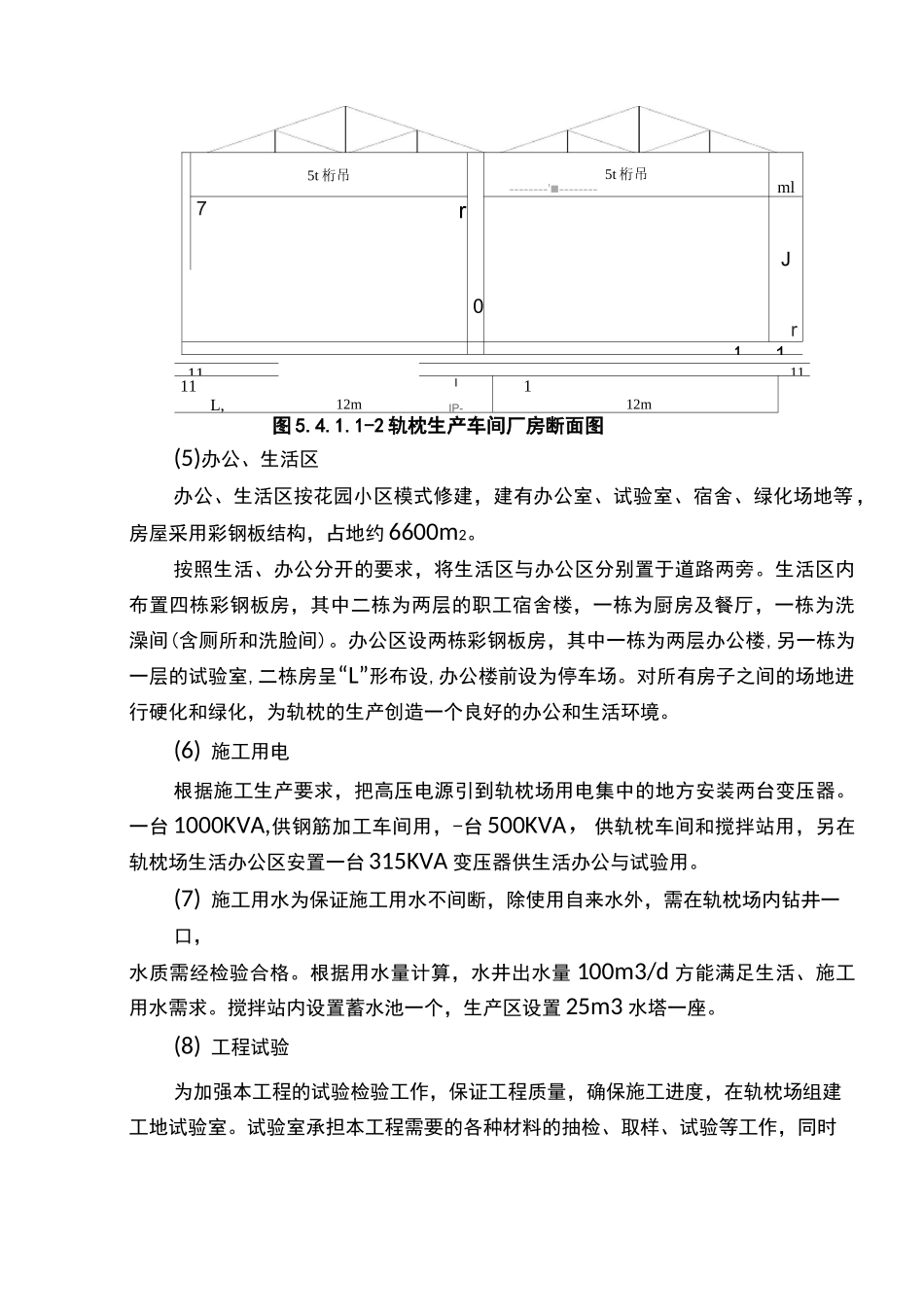

无碴轨道道床双块式轨枕预制方案5.1.1.1 双块式轨枕预制场设置为保证双块式轨枕预制的质量和满足石武客运专线对双块式轨枕预制的需要，双块式轨枕的预制引进德国睿铁公司的生产线，在生产车间内采用机组流水线的作业方式进行生产。本标段负责 60 万根双块式轨枕(含相邻标段)的生产、储备和供应。考虑到运输成本和方便施工，以在本标段中点附近(主线 DK947+000 右侧)设双块式轨枕预制场一处，占地约 100 亩。分为生产区、成品存储区及办公、生活区三大部分，具体布置详见图 5.4.1.1-1 石武客运专线 SWZQ-4 标段双块式轨枕预制场平面布置图。(1)轨枕生产车间轨枕生产车间厂房采用框架结构，长 70m、宽 24m、净高 8.5m。车间内采用 30cm 厚 C20 混凝土进行硬化，硬化总面积约为 1680m2。生产车间内布置 4 台 5t 天车，天车走行轨为 I25 工字钢，采用预埋件固定在立柱上部的牛腿上。详见图 5.4.1.1-2 轨枕生产车间厂房断面图。⑵ 钢筋桁架厂房钢筋加工车间厂房亦采用框架结构，与轨枕生产车间呈 L形首尾相连，长 100m、宽 15m、净高 8.5m。车间内采用 30cm 厚 C20 混凝土进行硬化，硬化总面积为 1500m2，厂房内设有 2 台 5t 天车。(3) 砂石料场在场内设砂石料场一处，采用砖墙对砂石料进行分隔，区分不同批次进场的砂石料。每一批次的砂石料经过检验合格后才能投入使用。(4) 存放区根据无碴轨道的铺设工期要求和轨枕的生产能力，轨枕的存放最少需用地 41007m2，轨枕存放场地按 42000m2 进行布置。轨枕存放区布置在场区进口处，离场门较近便于装车运输。轨枕的堆放按照要求合理堆放，不得侵占运输道路的空间，便于今后装车出场。T 丄。套 OO^UIK 桁筋钢产生可天每，人L£贝人作操需仅，厂出品成筋钢到厂进料材原从，高较率用使械机，发开究研枕轨式块双为专，线产生水流的进先内国用采产生架桁筋钢:。根轨式块双产生将天每，制业作倒班三行实，时工施常正，统系道轨尔德菜弗的司公铁睿国德用采，进引国德由术技产生的枕轨式块双:明说血图置布面平场制预枕轨式块双标^Q^工前站线专运客路铁汉武至庄家石建库车楼公办门卫室-I房钢筋加工厂房炉锅-房料区公办存枕场地产生枕轨间车修维发电机房仓料石砂运输道路存枕场地存枕场地堂食;运磅L.,,.，亠地1输I牛L-1QAm』LJ1ai8umEi125m1门卫房图 5.4.1.1-1 轨枕预制场平面图5t 桁吊5t 桁吊--------'■--------ml7rJ0r11111111L,12mIIP-112m图 5.4.1.1-2 轨...
