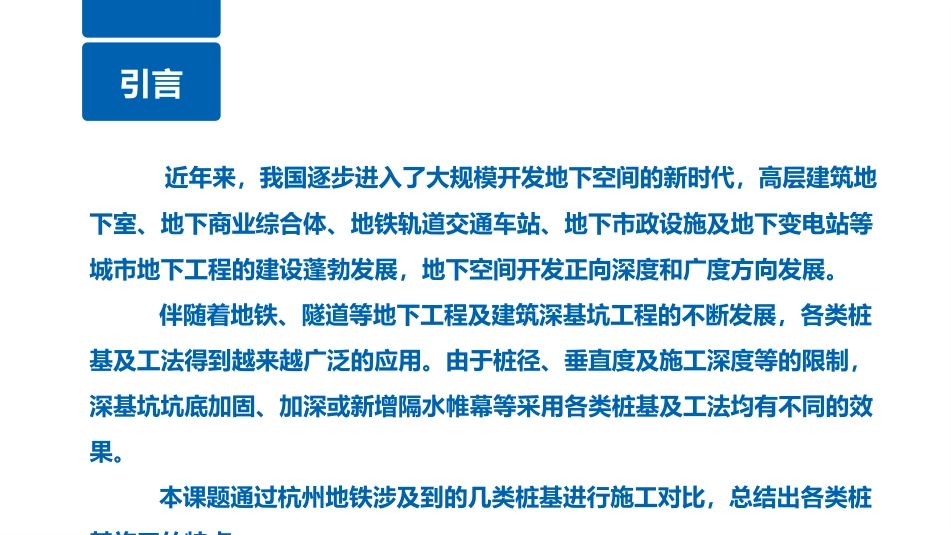

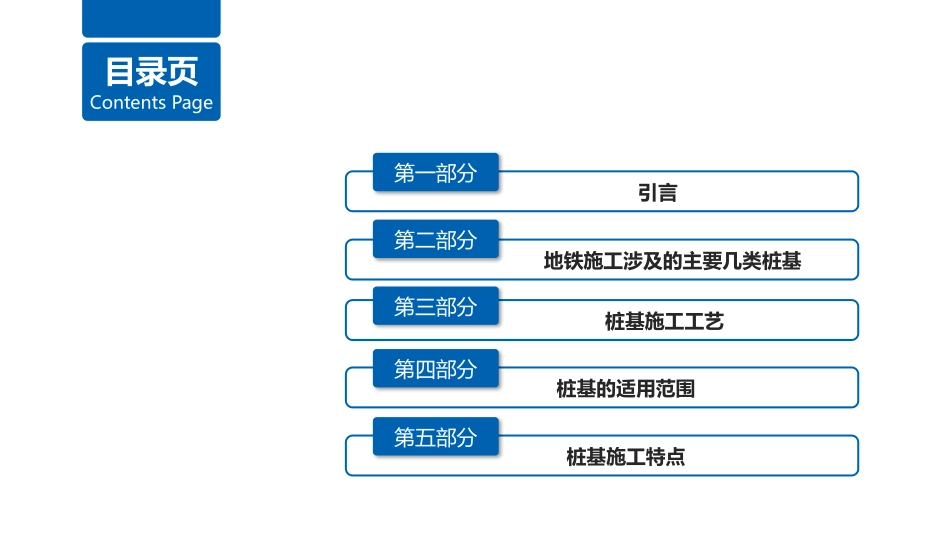

地铁施工几类桩基施工的应用范围及特点2020年8月15日ContentsPage目录页引言第一部分地铁施工涉及的主要几类桩基第二部分桩基施工工艺第三部分桩基的适用范围第四部分桩基施工特点第五部分引言近年来，我国逐步进入了大规模开发地下空间的新时代，高层建筑地下室、地下商业综合体、地铁轨道交通车站、地下市政设施及地下变电站等城市地下工程的建设蓬勃发展，地下空间开发正向深度和广度方向发展。伴随着地铁、隧道等地下工程及建筑深基坑工程的不断发展，各类桩基及工法得到越来越广泛的应用。由于桩径、垂直度及施工深度等的限制，深基坑坑底加固、加深或新增隔水帷幕等采用各类桩基及工法均有不同的效果。本课题通过杭州地铁涉及到的几类桩基进行施工对比，总结出各类桩基施工的特点。桩基分类基坑围护（加固）钢筋混凝土类型水泥土类型地下连续墙钻孔桩高压喷射形式深层搅拌形式普通高压旋喷桩RJP桩MJS桩TRD工法SMW工法双重管三重管单重管近几年，杭州地铁基坑施工主要涉及到的几类桩基围护结构，如右图。本次重点讲水泥土类型的桩基。5第三部分桩基施工的工艺高压旋喷桩施工技术是70年代日本首先提出，它是在静压灌浆的基础上，引进水力采煤技术而发展起来的，是利用射流作用切割掺搅地层，改变原地层的结构和组成，同时灌入水泥浆或复合浆形成凝结体，借以达到加固地基和防渗的目的。高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后，以高压设备使浆液或水、（空气）成为20～40MPa的高压射流从喷嘴中喷射出来，冲切、扰动、破坏土体，同时钻杆以一定速度逐渐提升，将浆液与土粒强制搅拌混合，浆液凝固后，在土中形成一个圆柱状固结体（即旋喷桩），以达到加固地基或止水防渗的目的。高压喷射桩（高压旋喷桩）6第三部分高压喷射桩基施工的工艺高压喷射注浆的成桩机理包括以下五种作用：（1）高压喷射流切割破坏土体作用。喷射流动压以脉冲形式冲击破坏土体，使土体出现空穴，土体裂隙扩张。（2）混合搅拌作用。钻杆在旋转提升过程中，在射流后部形成空隙，在喷射压力下，迫使土粒向着与喷咀移动方向相反的方向（即阻力小的方向）移动位置，与浆液搅拌混合形成新的结构。（3）升扬置换作用（三重管法）。高速水射流切割土体的同时，由于通入压缩气体而把一部分切下的土粒排出地上，土粒排出后所留空隙由水泥浆液补充。（4）充填、渗透固结作用。高压水泥浆迅速充填冲开的沟槽和土粒的空隙，析水固结，还可渗入砂层一定厚度而形成固结体。（5）压密作用。高压喷射流在切割破碎土层过程中，在破碎部位边缘还有剩余压力，并对土层可产生一定压密作用，使旋喷桩体边缘部分的抗压强度高于中心部分。高压喷射桩成桩原理73.1普通高压旋喷桩施工工艺根据喷射方法的不同，喷射注浆可分为单管法、二重管法和三重管法。单管法：单层喷射管，仅喷射水泥浆。浆液压力20～40MPa，浆液比重1.30～1.49，旋喷速度20rmin，提升速度0.2～0.25m/min，喷嘴直径2～3mm，浆液流量80～100L/min（视桩径流量可加大）二重管法：又称浆液气体喷射法，是用二重注浆管同时将高压水泥浆和空气两种介质喷射流横向喷射出，冲击破坏土体。在高压浆液和它外圈环绕气流的共同作用下，破坏土体的能量显著增大，最后在土中形成较大的固结体。浆液压力20～40MPa，压缩空气压力0.7～0.8MPa。。三重管法：是一种浆液、水、气喷射法，使用分别输送水、气、浆液三种介质的三重注浆管，在以高压泵等高压发生装置产生高压水流的周围环绕一股圆筒状气流，进行高压水流喷射流和气流同轴喷射冲切土体，形成较大的空隙，再由泥浆泵将水泥浆以较低压力注入到被切割、破碎的地基中，喷嘴作旋转和提升运动，使水泥浆与土混合，在土中凝固，形成较大的固结体，其加固体直径可达2m？。浆液压力0.2～0.8MPa，浆液比重1.60～1.80，压缩空气压力0.5～0.8MPa，高压水压力30～50MPa。8高压泥浆泵浆桶水箱搅拌机水泥仓旋喷固结体注浆管钻机喷头单管旋喷注浆示意图3.1普通高压旋喷桩施工工艺93.1普通高压旋喷桩施工工艺浆桶水箱搅拌机水泥仓旋喷固结体注浆管钻机喷头二重管旋喷注浆示意图空压机高压泥浆泵103.1普通高压旋喷...
