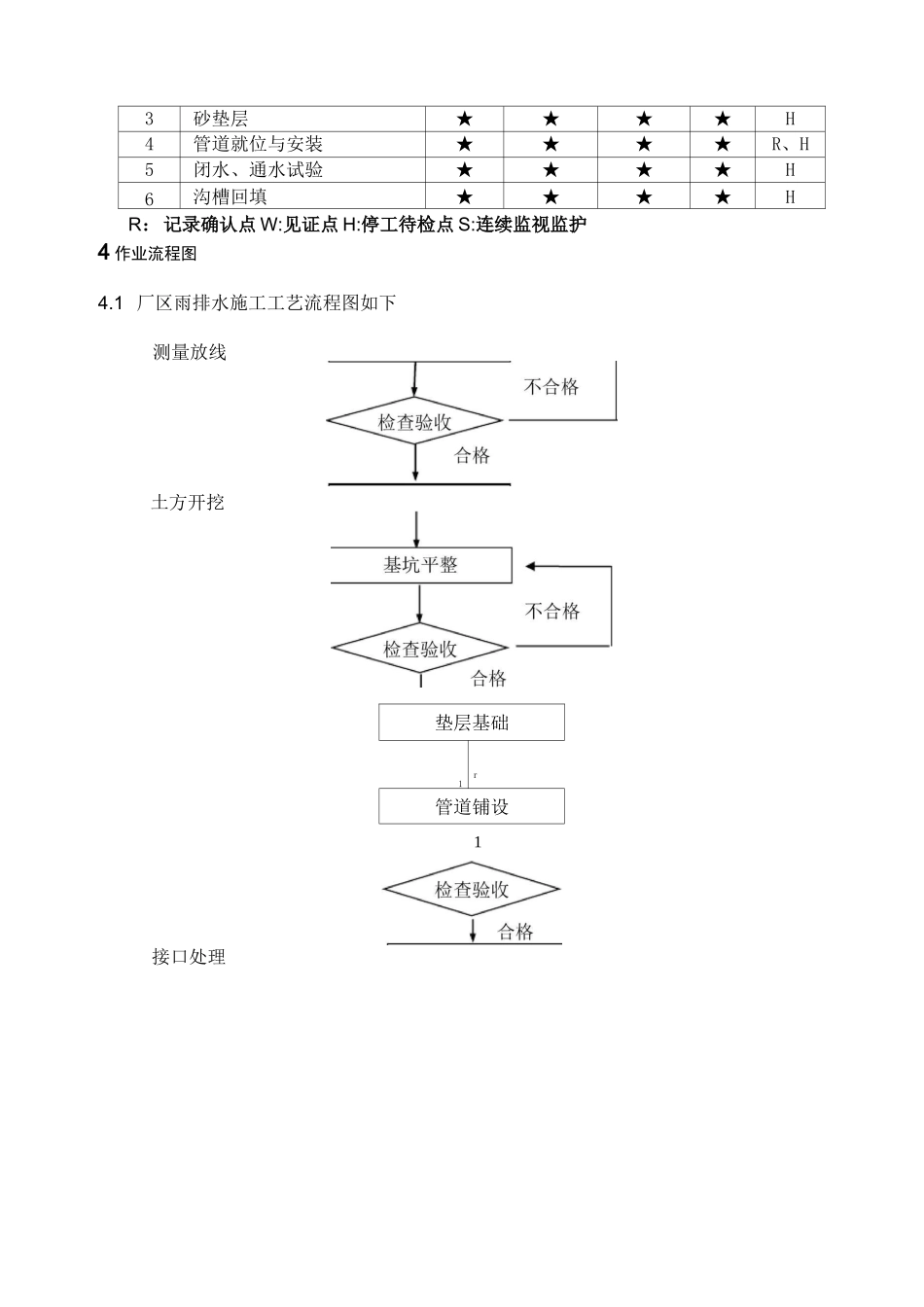

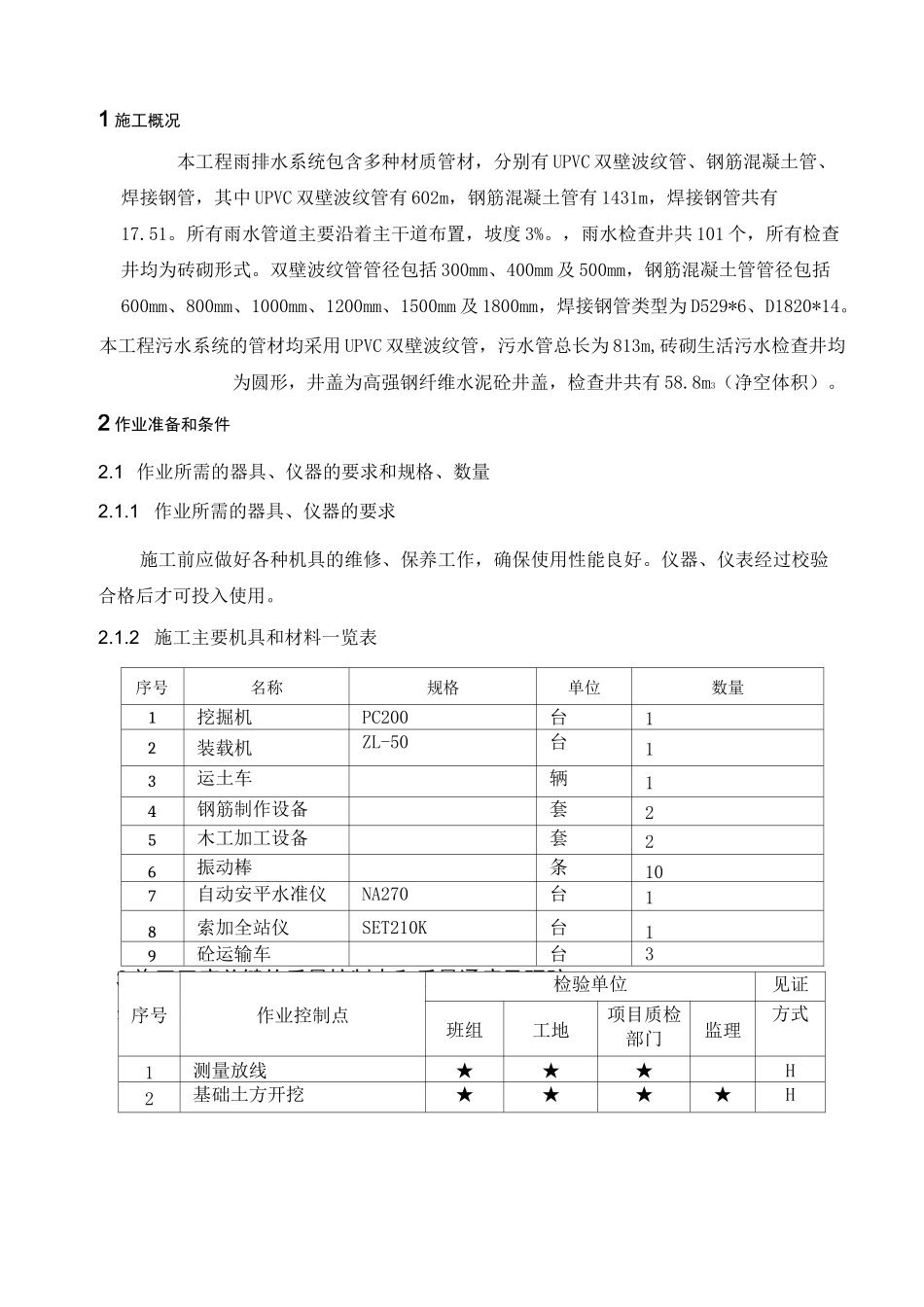

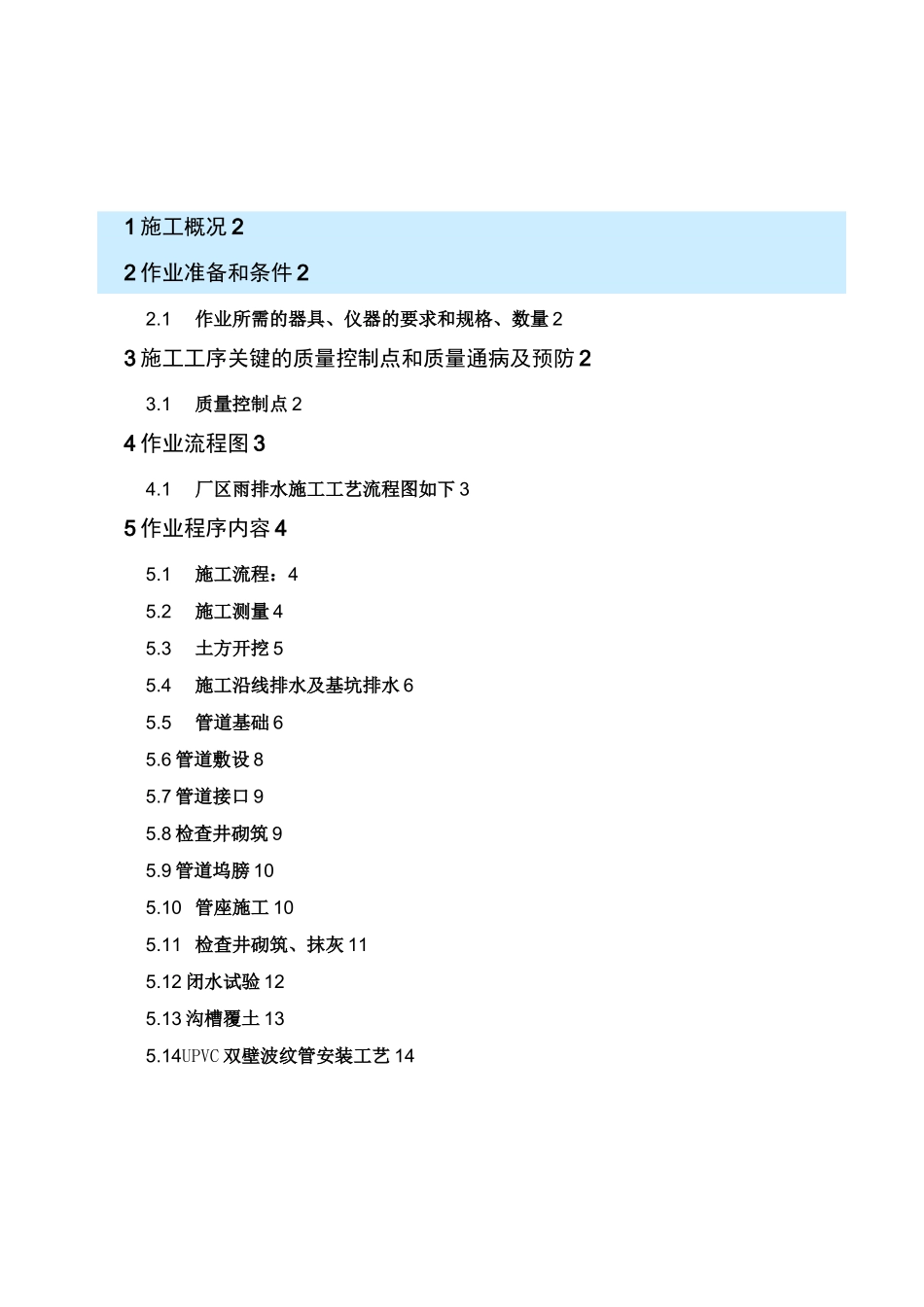

1 施工概况 22 作业准备和条件 22.1作业所需的器具、仪器的要求和规格、数量 23 施工工序关键的质量控制点和质量通病及预防 23.1质量控制点 24 作业流程图 34.1厂区雨排水施工工艺流程图如下 35 作业程序内容 45.1施工流程：45.2施工测量 45.3土方开挖 55.4施工沿线排水及基坑排水 65.5管道基础 65.6 管道敷设 85.7 管道接口 95.8 检查井砌筑 95.9 管道坞膀 105.10 管座施工 105.11 检查井砌筑、抹灰 115.12 闭水试验 125.13 沟槽覆土 135.14UPVC 双壁波纹管安装工艺 14序号名称规格单位数量1挖掘机PC200台12装载机ZL-50台13运土车辆14钢筋制作设备套25木工加工设备套26振动棒条107自动安平水准仪NA270台18索加全站仪SET210K台19砼运输车台33 施工工序关键的质量控制点和质量通病及预防3.1 质量控制点1 施工概况本工程雨排水系统包含多种材质管材，分别有 UPVC 双壁波纹管、钢筋混凝土管、焊接钢管，其中 UPVC 双壁波纹管有 602m，钢筋混凝土管有 1431m，焊接钢管共有17.51。所有雨水管道主要沿着主干道布置，坡度 3%。，雨水检查井共 101 个，所有检查井均为砖砌形式。双壁波纹管管径包括 300mm、400mm 及 500mm，钢筋混凝土管管径包括600mm、800mm、1000mm、1200mm、1500mm 及 1800mm，焊接钢管类型为 D529*6、D1820*14。本工程污水系统的管材均采用 UPVC 双壁波纹管，污水管总长为 813m,砖砌生活污水检查井均为圆形，井盖为高强钢纤维水泥砼井盖，检查井共有 58.8m3（净空体积）。2 作业准备和条件2.1 作业所需的器具、仪器的要求和规格、数量2.1.1 作业所需的器具、仪器的要求施工前应做好各种机具的维修、保养工作，确保使用性能良好。仪器、仪表经过校验合格后才可投入使用。2.1.2 施工主要机具和材料一览表序号作业控制点检验单位见证班组工地项目质检部门监理方式1测量放线★★★H2基础土方开挖★★★★H3砂垫层★★★★H4管道就位与安装★★★★R、H5闭水、通水试验★★★★H6沟槽回填★★★★HR：记录确认点 W:见证点 H:停工待检点 S:连续监视监护4 作业流程图4.1 厂区雨排水施工工艺流程图如下测量放线土方开挖垫层基础1r管道铺设1接口处理5 作业程序内容5.1 施工流程：＞测量放线 f 机械开挖（人工清槽）f 沟槽验收 f 砂垫层施工 f 管道铺设管道 f 管道安装 f 接口处理 f 井类施工 f 闭水试验 f 回填 f 整体通水试验。5.2 施工测量5.2.1 临...
