EOAS系统及功能简介

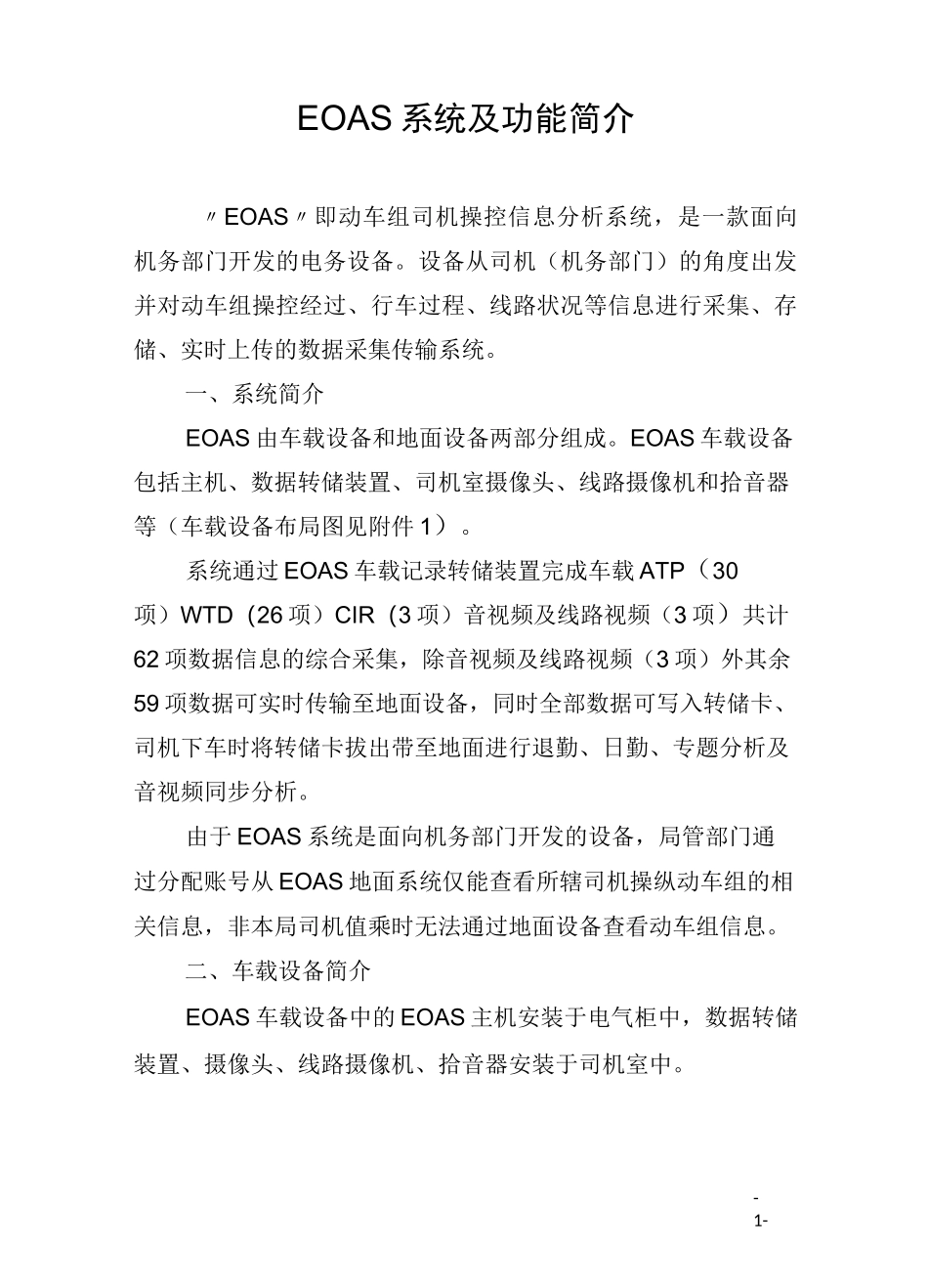

-1-EOAS 系统及功能简介〃EOAS〃即动车组司机操控信息分析系统，是一款面向机务部门开发的电务设备。设备从司机（机务部门）的角度出发并对动车组操控经过、行车过程、线路状况等信息进行采集、存储、实时上传的数据采集传输系统。一、系统简介EOAS 由车载设备和地面设备两部分组成。EOAS 车载设备包括主机、数据转储装置、司机室摄像头、线路摄像机和拾音器等（车载设备布局图见附件 1）。系统通过 EOAS 车载记录转储装置完成车载 ATP（30项）WTD（26 项）CIR（3 项）音视频及线路视频（3 项）共计62 项数据信息的综合采集，除音视频及线路视频（3 项）外其余59 项数据可实时传输至地面设备，同时全部数据可写入转储卡、司机下车时将转储卡拔出带至地面进行退勤、日勤、专题分析及音视频同步分析。由于 EOAS 系统是面向机务部门开发的设备，局管部门通过分配账号从 EOAS 地面系统仅能查看所辖司机操纵动车组的相关信息，非本局司机值乘时无法通过地面设备查看动车组信息。二、车载设备简介EOAS 车载设备中的 EOAS 主机安装于电气柜中，数据转储装置、摄像头、线路摄像机、拾音器安装于司机室中。-2-4迅3V?*岸?A'lbEOAS 主机由电源单元、CPM 数据存储单元、DCMS 隔离采集单元、CPU 主控单元、ATP 接口单元、CIR 接口单元、WTD 接口单元、转储装置接口单元等标准通信接口单元组成。CRH2A 统及 CRH2E 动车组 EOAS 主机安装在司机室副驾驶座椅下方配电柜内，CRH380A 统型动车组 EOAS 主机暂安装在司机室前舱内，按照《郑州铁路局转发中国铁路总公司关于实施动车组司机操控信息分析系统（EOAS）车载设备加装改造的通知》（郑铁辆函[2016]143 号）文件说明，CRH380A 统型动车组将结合高级修将 EOAS 主机移至司机室副驾驶座椅下方 。EOAS 主机如下图所示，其中三角标识的通讯线与车辆设备DRWTD 连接：LJN1S 设备WL＞设悟 I=词机宰转储设备1.EOAS 主机-3-2.数据转储装置接收 EOAS 主机发送的 ATP、WTD、CIR 等数据，同时实时采集、编码、同步处理音视频数据，完成将数据实时写入转储卡中；为线路摄像机提供基本信息数据信息，并进行高速视频的实时存储。数据转储装置将采集到的所有数据进行分析、处理后，记录进转储卡。CRH2E、CRH2A 及 CRH380A 统型动车组数据转储装置均安装在动车组司机室操纵台右下方边柜的侧面。如下图：3.摄像头完成司机室司机操作台范围内的视频数据采集，将数据发送给数据转...
