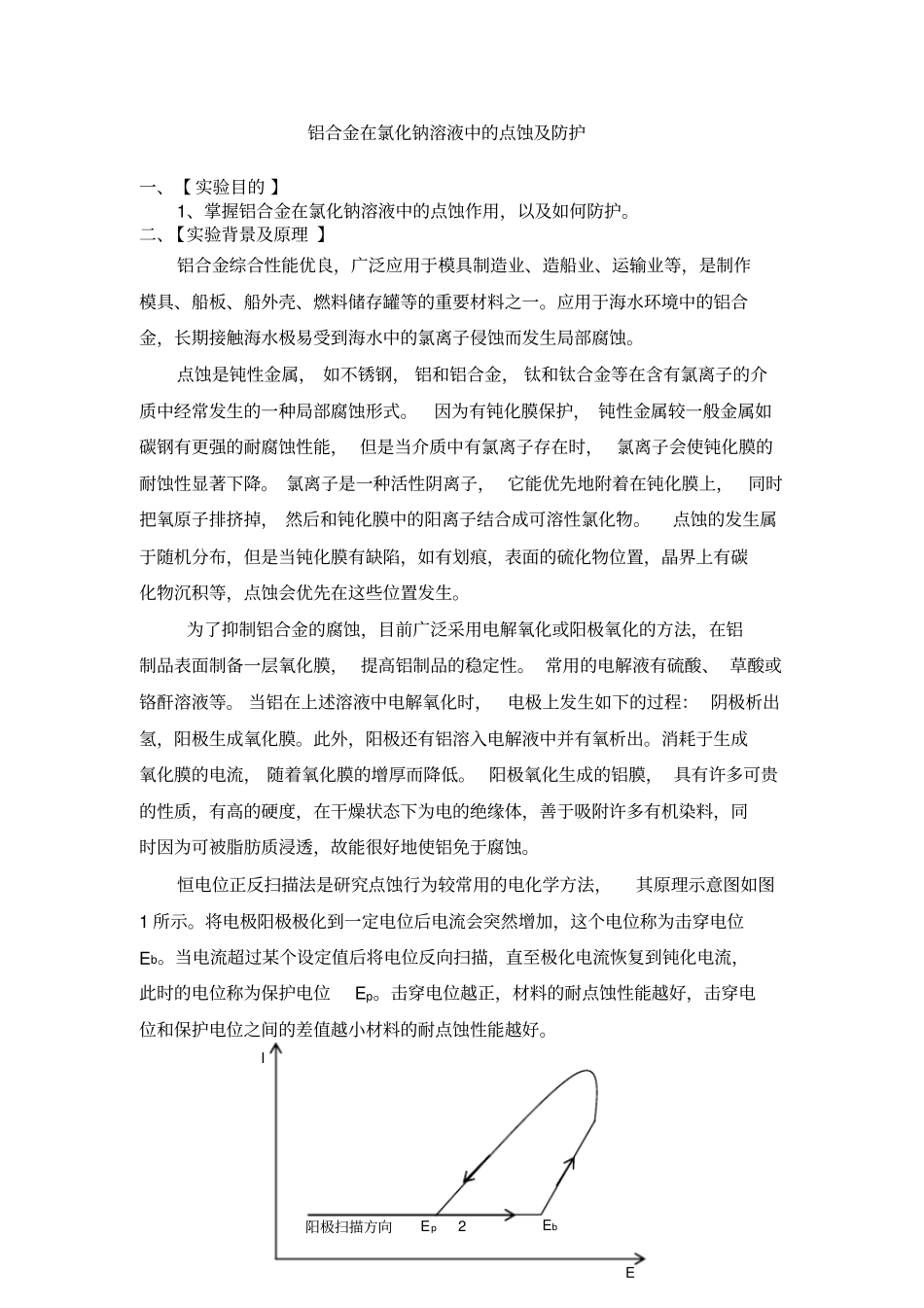

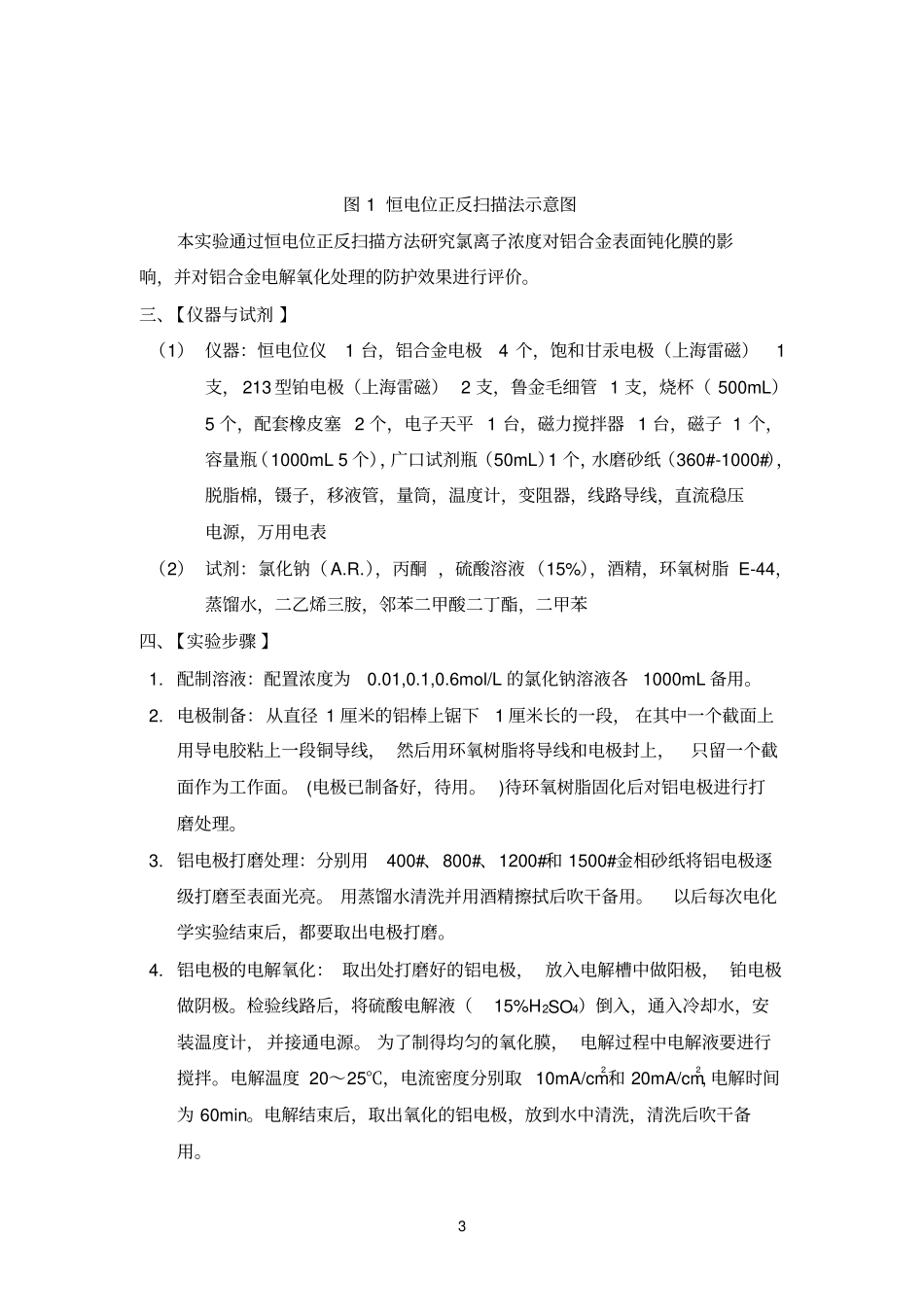

1 应用化学专业实验铝合金在氯化钠溶液中的点蚀及防护学生姓名陈凌志学号 0006指导教师王燕华专业应用化学年级10 级同组者修彬 周凯迪李亚敏蔡芳雅中国海洋大学化学化工学院2 铝合金在氯化钠溶液中的点蚀及防护一、【 实验目的 】1、掌握铝合金在氯化钠溶液中的点蚀作用，以及如何防护。二、【实验背景及原理 】铝合金综合性能优良，广泛应用于模具制造业、造船业、运输业等，是制作模具、船板、船外壳、燃料储存罐等的重要材料之一。应用于海水环境中的铝合金，长期接触海水极易受到海水中的氯离子侵蚀而发生局部腐蚀。点蚀是钝性金属， 如不锈钢， 铝和铝合金， 钛和钛合金等在含有氯离子的介质中经常发生的一种局部腐蚀形式。因为有钝化膜保护， 钝性金属较一般金属如碳钢有更强的耐腐蚀性能， 但是当介质中有氯离子存在时， 氯离子会使钝化膜的耐蚀性显著下降。 氯离子是一种活性阴离子， 它能优先地附着在钝化膜上，同时把氧原子排挤掉， 然后和钝化膜中的阳离子结合成可溶性氯化物。点蚀的发生属于随机分布，但是当钝化膜有缺陷，如有划痕，表面的硫化物位置，晶界上有碳化物沉积等，点蚀会优先在这些位置发生。为了抑制铝合金的腐蚀，目前广泛采用电解氧化或阳极氧化的方法，在铝制品表面制备一层氧化膜， 提高铝制品的稳定性。 常用的电解液有硫酸、 草酸或铬酐溶液等。 当铝在上述溶液中电解氧化时，电极上发生如下的过程： 阴极析出氢，阳极生成氧化膜。此外，阳极还有铝溶入电解液中并有氧析出。消耗于生成氧化膜的电流， 随着氧化膜的增厚而降低。 阳极氧化生成的铝膜， 具有许多可贵的性质，有高的硬度，在干燥状态下为电的绝缘体，善于吸附许多有机染料，同时因为可被脂肪质浸透，故能很好地使铝免于腐蚀。恒电位正反扫描法是研究点蚀行为较常用的电化学方法，其原理示意图如图1 所示。将电极阳极极化到一定电位后电流会突然增加，这个电位称为击穿电位Eb。当电流超过某个设定值后将电位反向扫描，直至极化电流恢复到钝化电流，此时的电位称为保护电位Ep。击穿电位越正，材料的耐点蚀性能越好，击穿电位和保护电位之间的差值越小材料的耐点蚀性能越好。I E EbEp阳极扫描方向3 图 1 恒电位正反扫描法示意图本实验通过恒电位正反扫描方法研究氯离子浓度对铝合金表面钝化膜的影响，并对铝合金电解氧化处理的防护效果进行评价。三、【仪器与试剂 】（1） 仪器：恒电位仪1 台，铝合金电极4 个，饱和甘...
