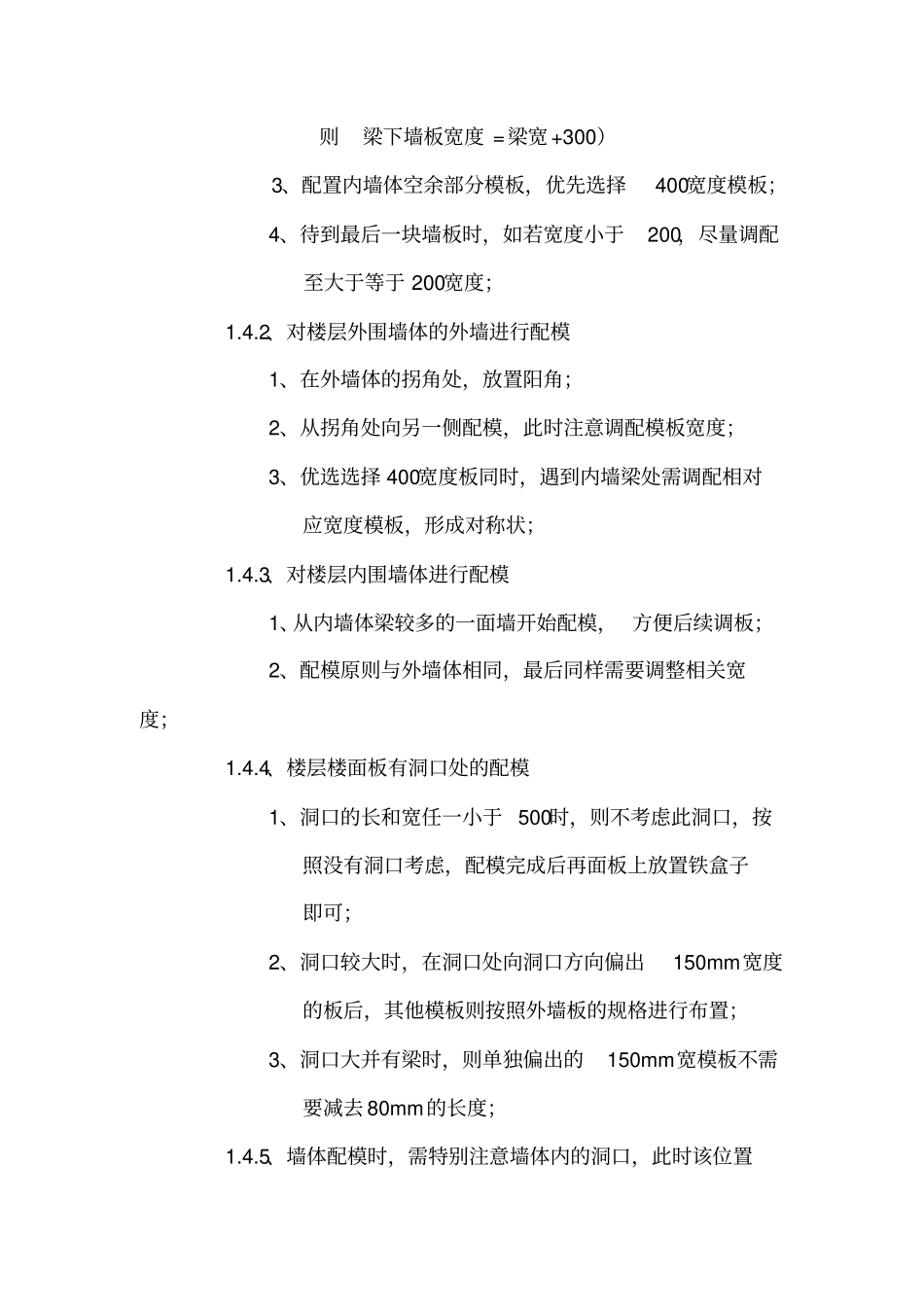

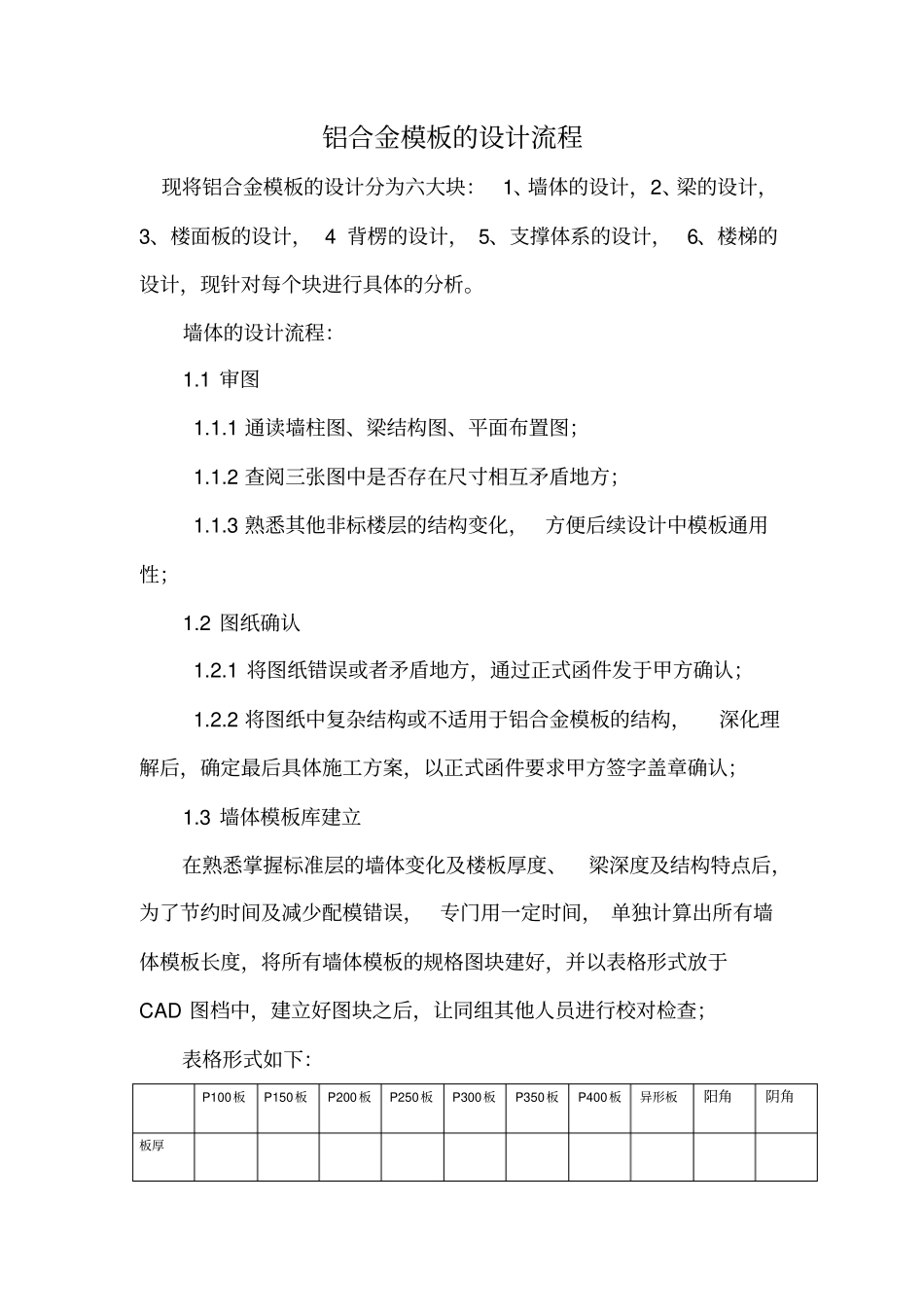

铝合金模板的设计流程现将铝合金模板的设计分为六大块：1、墙体的设计，2、梁的设计，3、楼面板的设计， 4 背楞的设计， 5、支撑体系的设计， 6、楼梯的设计，现针对每个块进行具体的分析。墙体的设计流程：1.1 审图1.1.1 通读墙柱图、梁结构图、平面布置图；1.1.2 查阅三张图中是否存在尺寸相互矛盾地方；1.1.3 熟悉其他非标楼层的结构变化，方便后续设计中模板通用性；1.2 图纸确认1.2.1 将图纸错误或者矛盾地方，通过正式函件发于甲方确认；1.2.2 将图纸中复杂结构或不适用于铝合金模板的结构，深化理解后，确定最后具体施工方案，以正式函件要求甲方签字盖章确认；1.3 墙体模板库建立在熟悉掌握标准层的墙体变化及楼板厚度、梁深度及结构特点后，为了节约时间及减少配模错误，专门用一定时间， 单独计算出所有墙体模板长度，将所有墙体模板的规格图块建好，并以表格形式放于CAD 图档中，建立好图块之后，让同组其他人员进行校对检查；表格形式如下：P100板P150板P200板P250板P300板P350板P400板异形板阳角阴角板厚降板板厚梁深降板梁深墙体的长度计算规则如下：外墙：模板长度 =层高-100-200 内墙（无降板）：模板长度 =层高-板厚-150（阴角）-80（阳角+12mm ）内墙（有降板）：模板长度 = 层高-板厚 -降板深度 -150（阴角） -80（阳角+12mm ）内墙（有梁处）：模板长度 =层高-梁深-150（阴角）-80（阳角+12mm ）内墙（有梁、有降板处）：模板长度 =层高-梁深 -降板深度 -150（阴角）-80（阳角 +12mm ）阴角：阴角长度与墙板配模原则相同，不同的是最后减去的不是80，只需减去 12mm 即可；阳角：1、墙板下的阳角不用建图，墙板计划出来后相应宽度的墙板下就有一支相应长度的单面开孔的阳角2、墙体末端的阳角长度， 只需将末端处最矮的一块墙板的长度+80mm 即可；1.4 配模步骤1.4.1 对楼层最外围墙体进行配模，从墙体的内侧面开始1、在内墙体拐角处，配置相应规格阴角；2、配置内墙体梁下墙板（一般梁下墙板需超出梁宽，则梁下墙板宽度 =梁宽+300）3、配置内墙体空余部分模板，优先选择400宽度模板；4、待到最后一块墙板时，如若宽度小于200，尽量调配至大于等于 200宽度；1.4.2、对楼层外围墙体的外墙进行配模1、在外墙体的拐角处，放置阳角；2、从拐角处向另一侧配模，此时注意调配模板宽度；3、优选选择 400宽度板同时，遇到内墙梁处需调配相对应宽度模板，形成对称状；1.4.3、对楼层内围墙体进行配...
