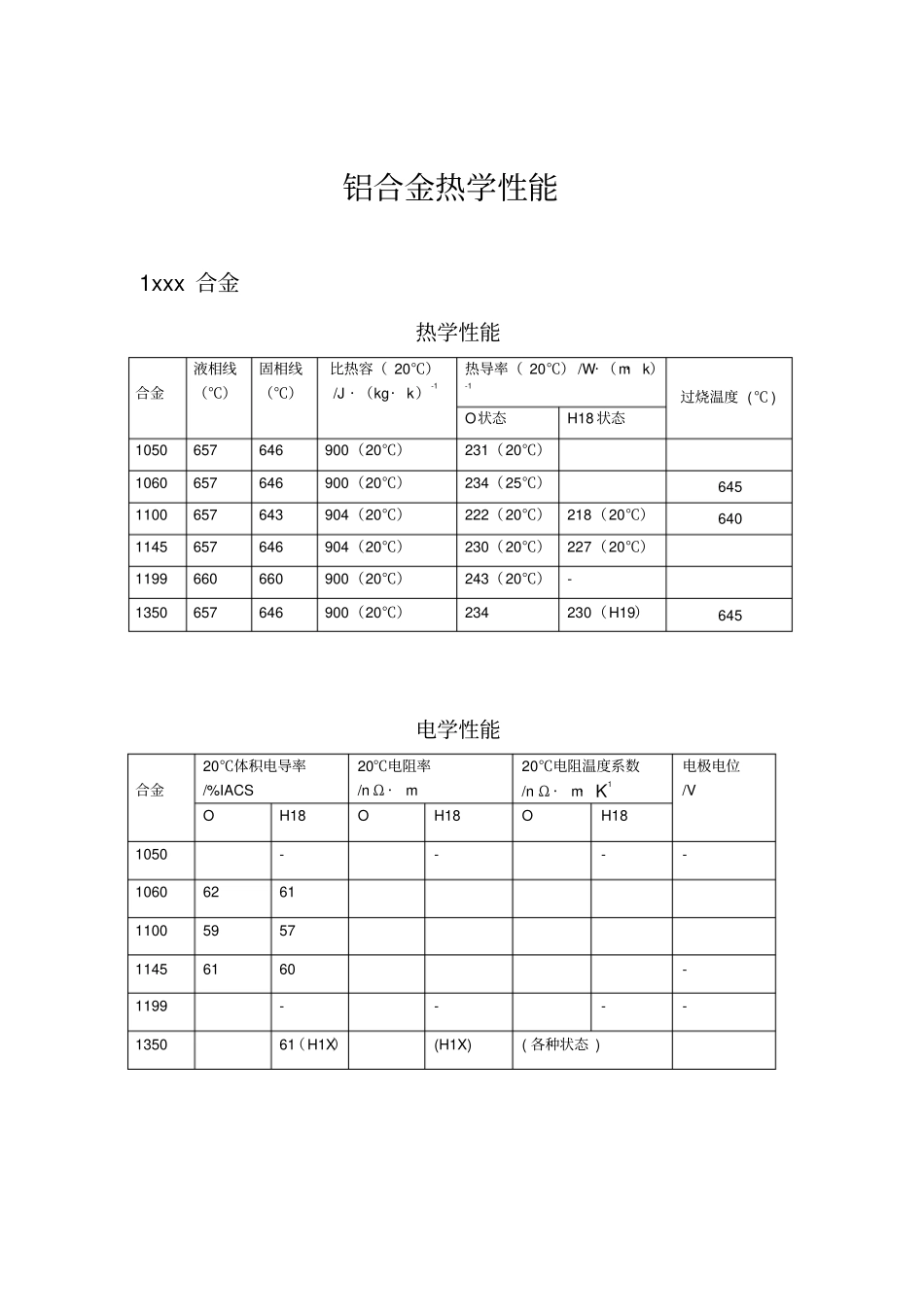

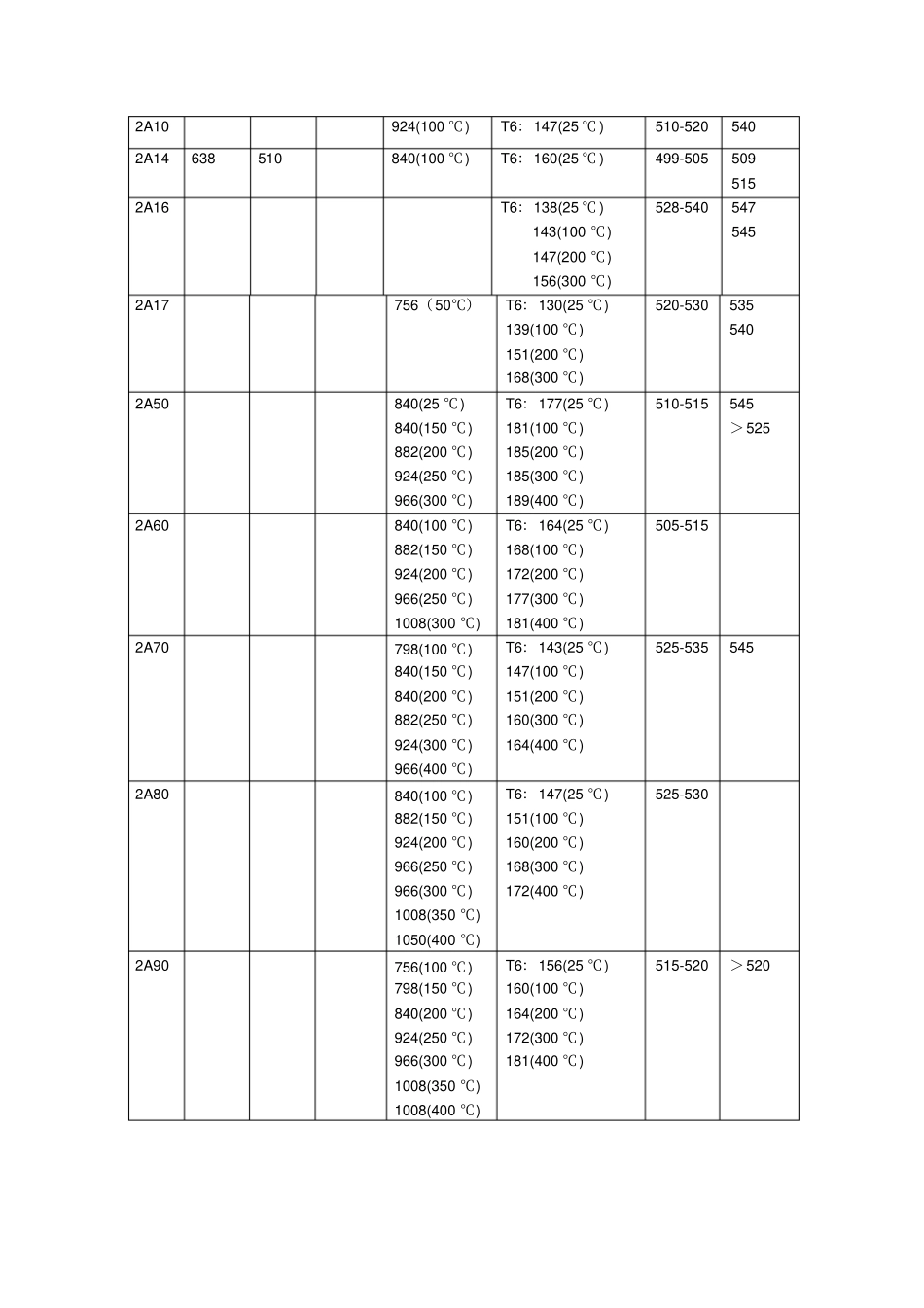

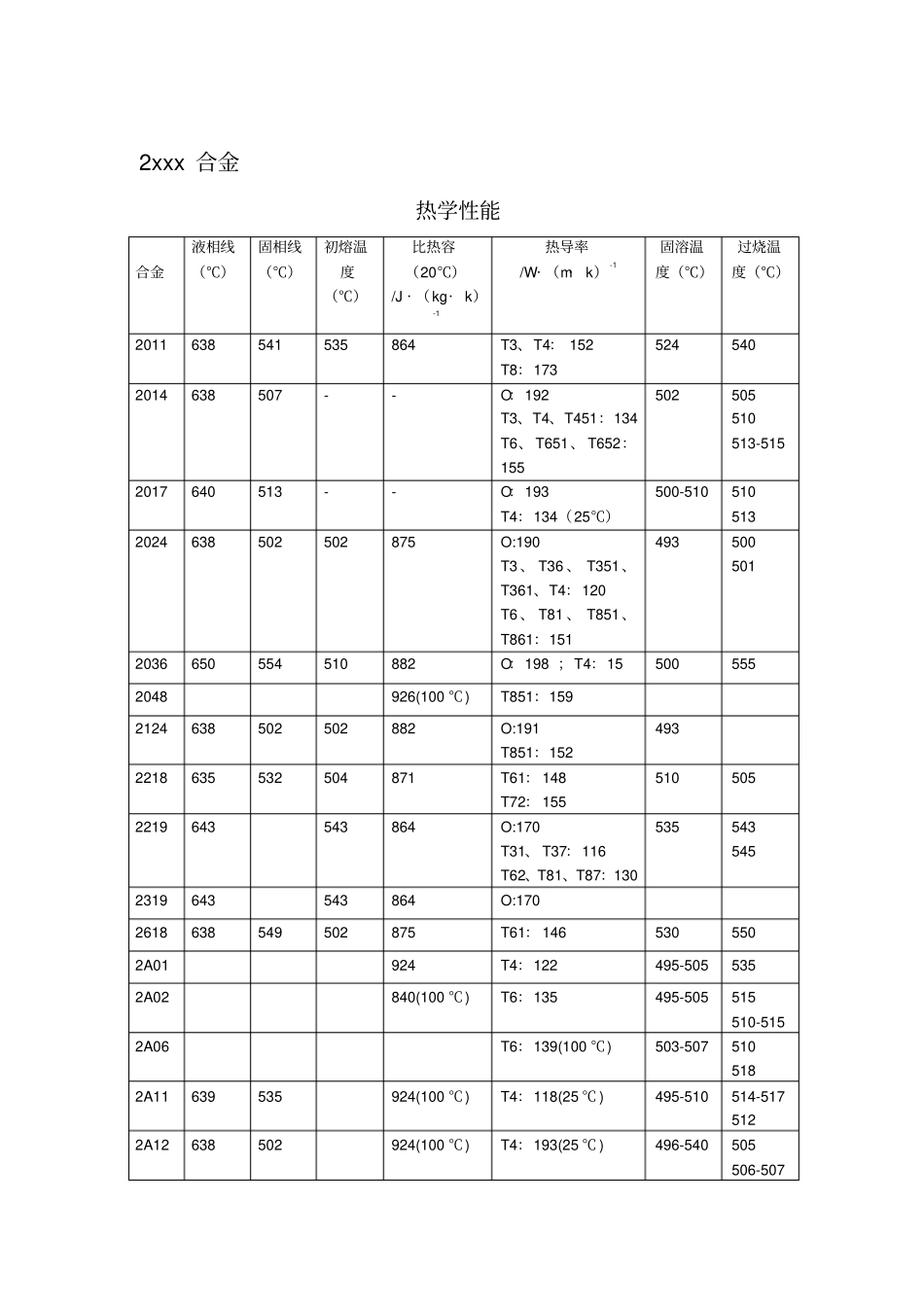

铝合金热学性能1xxx 合金热学性能合金液相线（℃）固相线（℃）比热容（ 20℃）/J · （kg·k）-1热导率（ 20℃） /W· （m·k）-1过烧温度 (℃ )O状态H18 状态1050657646900（20℃）231（20℃）1060657646900（20℃）234（25℃）6451100657643904（20℃）222（20℃）218（20℃）6401145657646904（20℃）230（20℃）227（20℃）1199660660900（20℃）243（20℃）-1350657646900（20℃）234230（H19）645电学性能合金20℃体积电导率/%IACS20℃电阻率/n Ω ·m20℃电阻温度系数/n Ω ·m· K-1电极电位/VOH18OH18OH181050----106062611100595711456160-1199----135061（H1X）(H1X)( 各种状态 )2xxx 合金热学性能合金液相线（℃）固相线（℃）初熔温度（℃）比热容（20℃）/J · （kg·k）-1热导率/W· （m·k）-1固溶温度（℃）过烧温度（℃）2011638541535864T3、T4： 152T8：1735245402014638507--O：192T3、T4、T451：134T6、 T651、 T652：155502505510513-5152017640513--O：193T4：134（25℃）500-5105105132024638502502875O:190T3 、 T36 、 T351、T361、T4：120T6 、 T81 、 T851、T861：1514935005012036650554510882O：198 ；T4：155005552048926(100 ℃)T851：1592124638502502882O:191T851：1524932218635532504871T61： 148T72： 1555105052219643543864O:170T31、 T37：116T62、T81、T87：1305355435452319643543864O:1702618638549502875T61： 1465305502A01924T4：122495-5055352A02840(100 ℃)T6：135495-505515510-5152A06T6：139(100 ℃)503-5075105182A11639535924(100 ℃)T4：118(25 ℃ )495-510514-5175122A12638502924(100 ℃)T4：193(25 ℃ )496-540505506-5072A10924(100 ℃)T6：147(25 ℃ )510-5205402A14638510840(100 ℃)T6：160(25 ℃ )499-5055095152A16T6：138(25 ℃ )143(100 ℃)147(200 ℃)156(300 ℃)528-5405475452A17756（50℃）T6：130(25 ℃)139(100 ℃)151(200 ℃)168(300 ℃)520-5305355402A50840(25 ℃)840(150 ℃)882(200 ℃)924(250 ℃)966(300 ℃)T6：177(25 ℃)181(100 ℃)185(200 ℃)185(300 ℃)189(400 ℃)510-515545＞5252A60840(100 ℃)882(150 ℃)924(200 ℃)966(250 ℃)1008(300 ℃)T6：164(25 ℃)168(100 ℃)172(200 ℃)177(300 ℃)181(400 ℃)505-5152A70798(100 ℃)840(150 ℃)840(200 ℃)882(250 ...
