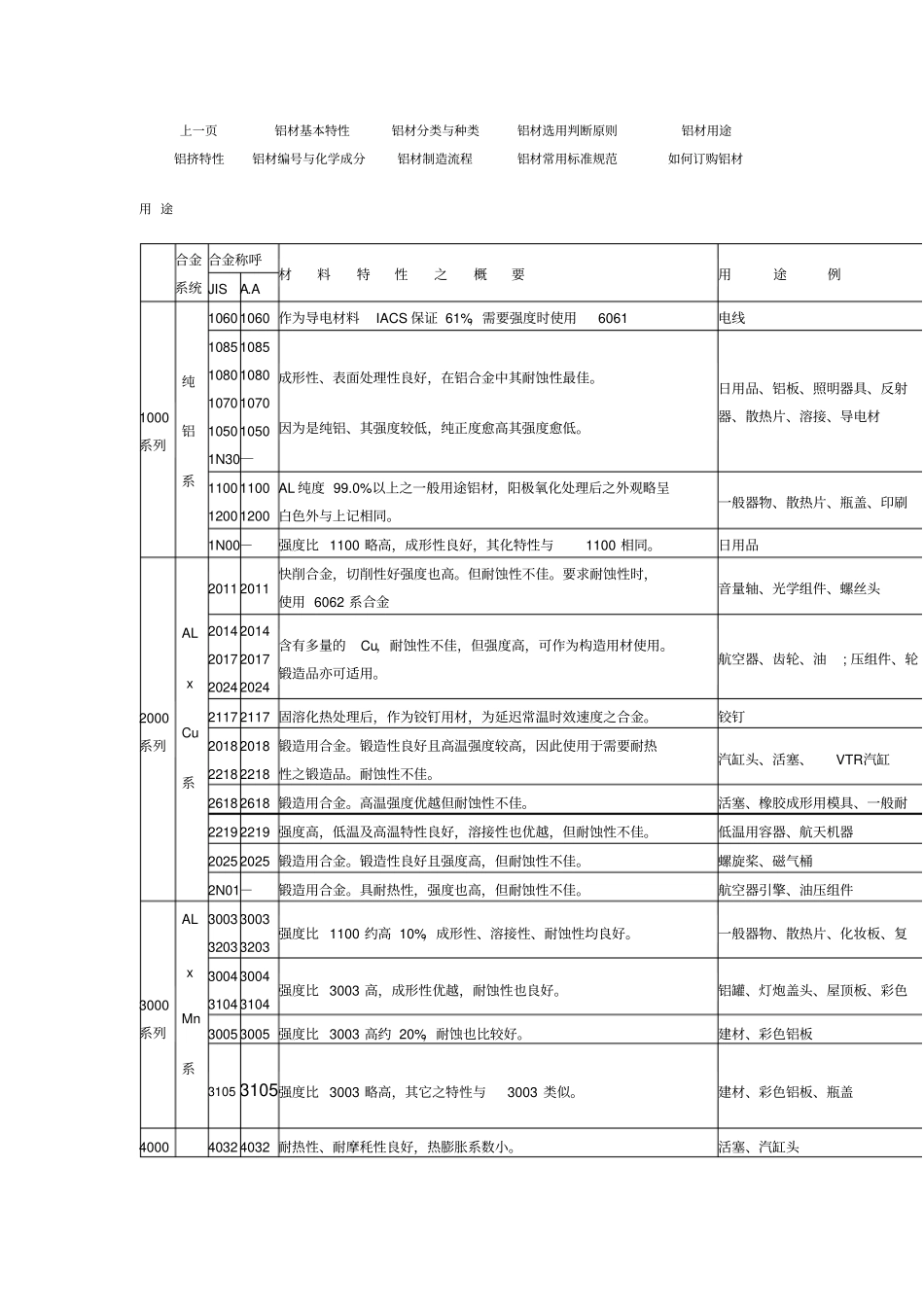

上一页铝材基本特性铝材分类与种类铝材选用判断原则铝材用途铝挤特性铝材编号与化学成分铝材制造流程铝材常用标准规范如何订购铝材用 途合金系统合金称呼材料特性之概要用途例JISA.A1000 系列纯铝系10601060 作为导电材料IACS 保证 61%，需要强度时使用6061电线10851080107010501N301085108010701050─成形性、表面处理性良好，在铝合金中其耐蚀性最佳。因为是纯铝、其强度较低，纯正度愈高其强度愈低。日用品、铝板、照明器具、反射器、散热片、溶接、导电材1100120011001200AL 纯度 99.0%以上之一般用途铝材，阳极氧化处理后之外观略呈白色外与上记相同。一般器物、散热片、瓶盖、印刷1N00－强度比 1100 略高，成形性良好，其化特性与1100 相同。日用品2000 系列ALxCu系20112011快削合金，切削性好强度也高。但耐蚀性不佳。要求耐蚀性时，使用 6062 系合金音量轴、光学组件、螺丝头201420172024201420172024含有多量的Cu，耐蚀性不佳，但强度高，可作为构造用材使用。锻造品亦可适用。航空器、齿轮、油; 压组件、轮21172117 固溶化热处理后，作为铰钉用材，为延迟常温时效速度之合金。铰钉2018221820182218锻造用合金。锻造性良好且高温强度较高，因此使用于需要耐热性之锻造品。耐蚀性不佳。汽缸头、活塞、VTR汽缸26182618 锻造用合金。高温强度优越但耐蚀性不佳。活塞、橡胶成形用模具、一般耐22192219 强度高，低温及高温特性良好，溶接性也优越，但耐蚀性不佳。低温用容器、航天机器20252025 锻造用合金。锻造性良好且强度高，但耐蚀性不佳。螺旋桨、磁气桶2N01－锻造用合金。具耐热性，强度也高，但耐蚀性不佳。航空器引擎、油压组件3000 系列ALxMn系3003320330033203强度比 1100 约高 10%，成形性、溶接性、耐蚀性均良好。一般器物、散热片、化妆板、复3004310430043104强度比 3003 高，成形性优越，耐蚀性也良好。铝罐、灯炮盖头、屋顶板、彩色30053005 强度比 3003 高约 20%，耐蚀也比较好。建材、彩色铝板3105 3105 强度比 3003 略高，其它之特性与3003 类似。建材、彩色铝板、瓶盖4000 40324032 耐热性、耐摩秏性良好，热膨胀系数小。活塞、汽缸头系列ALxSi系40434043 汤流良好， 凝固收缩少， 用硫酸阳极氧化处理呈灰色之自然发色。溶接线、建筑嵌板5000 系列ALxMg系5005－50055050强度与 3003 相同，加工性、溶接性、耐蚀性良好，阳极氧化后之修饰加工良好，与6063 形材颜色相称。建筑用...
