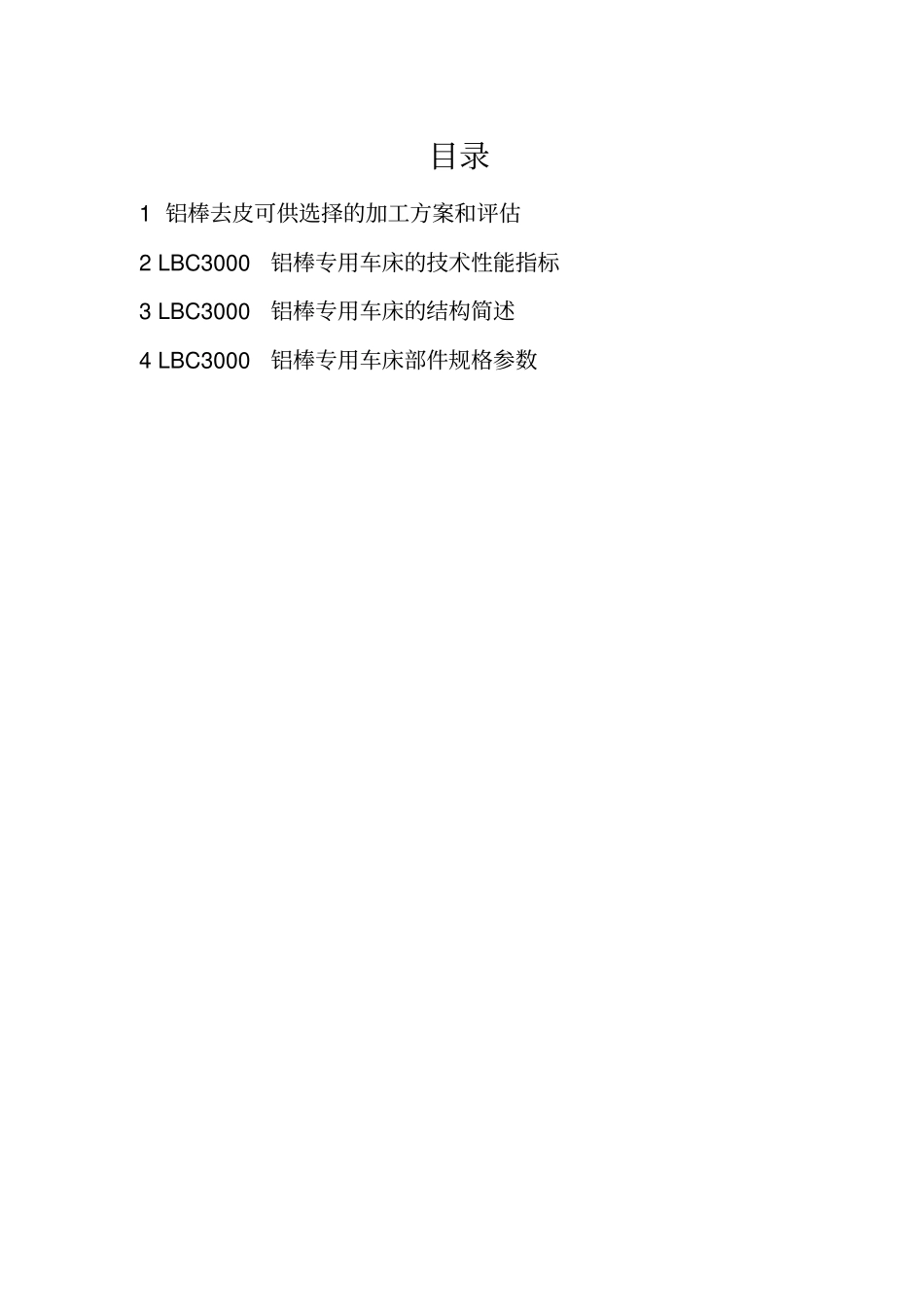

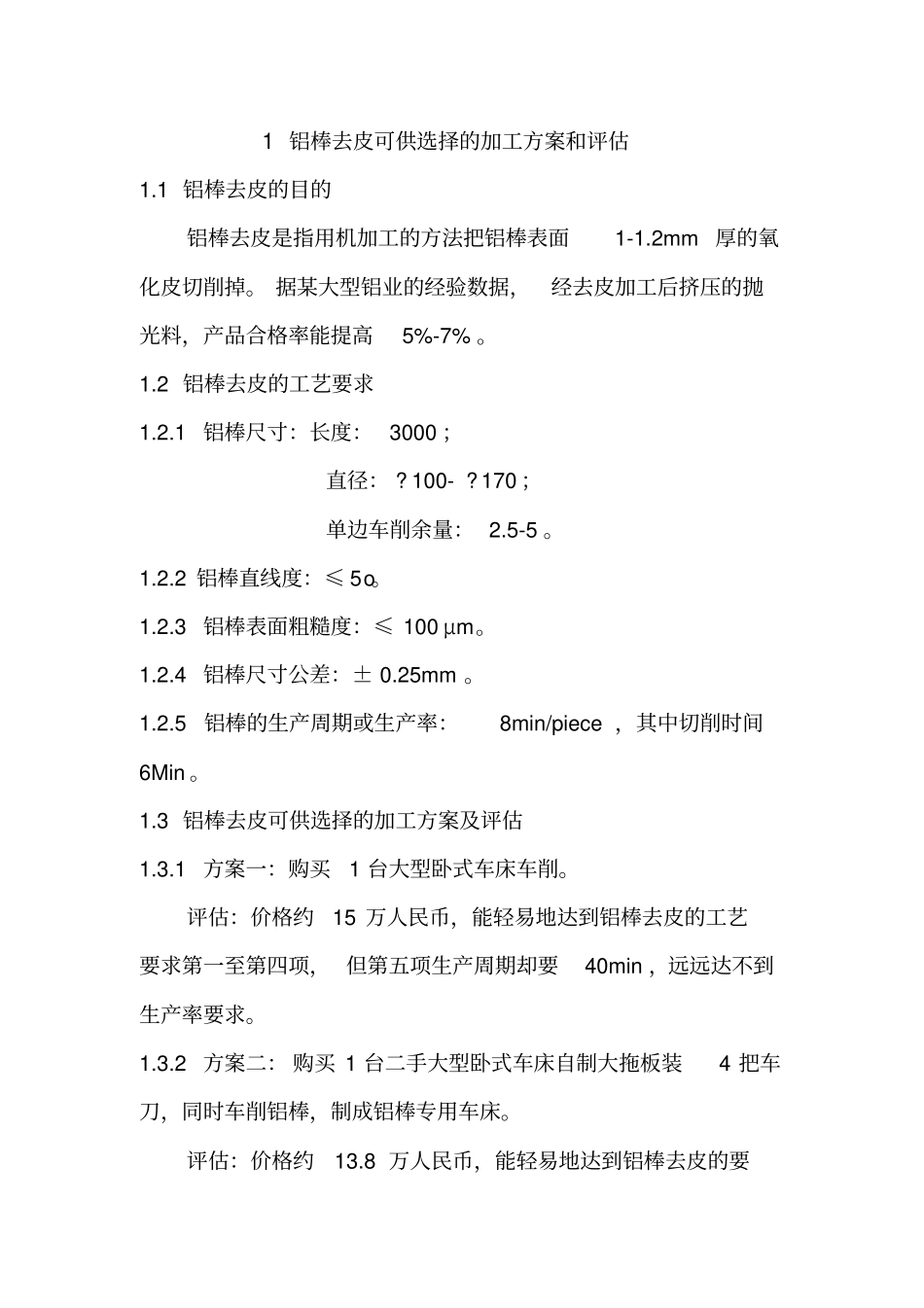

3 米长铝棒专用车床LBC3000 设计方案日期： 01/08/09 目录1 铝棒去皮可供选择的加工方案和评估2 LBC3000铝棒专用车床的技术性能指标3 LBC3000铝棒专用车床的结构简述4 LBC3000铝棒专用车床部件规格参数1 铝棒去皮可供选择的加工方案和评估1.1 铝棒去皮的目的铝棒去皮是指用机加工的方法把铝棒表面1-1.2mm 厚的氧化皮切削掉。 据某大型铝业的经验数据，经去皮加工后挤压的抛光料，产品合格率能提高5%-7% 。1.2 铝棒去皮的工艺要求1.2.1 铝棒尺寸：长度： 3000 ；直径： ? 100- ? 170 ；单边车削余量： 2.5-5 。1.2.2 铝棒直线度：≤ 5o。1.2.3 铝棒表面粗糙度：≤ 100 μm。1.2.4 铝棒尺寸公差：± 0.25mm 。1.2.5 铝棒的生产周期或生产率：8min/piece ，其中切削时间6Min 。1.3 铝棒去皮可供选择的加工方案及评估1.3.1 方案一：购买1 台大型卧式车床车削。评估：价格约15 万人民币，能轻易地达到铝棒去皮的工艺要求第一至第四项， 但第五项生产周期却要40min ，远远达不到生产率要求。1.3.2 方案二： 购买 1 台二手大型卧式车床自制大拖板装4 把车刀，同时车削铝棒，制成铝棒专用车床。评估：价格约13.8 万人民币，能轻易地达到铝棒去皮的要求。1.3.3 方案三：购买1 台无心车床车削。评估：价格约 45 人民币，能达到铝棒去皮的全部工艺要求，但投资较大。综合评价：方案一要达到铝棒去皮生产率需配置车床4 台，投资是 60 万，方案三投资45 万，投资较大，而且车床需配置的工人较多，不可取。结果，方案二是最佳方案。2 LBC3000铝棒专用车床的技术性能指标2.1 根据厂家要求和行业标准，铝棒加工前要达到以下技术要求2.1.1 直径范围：Φ 100- Φ178 2.1.2 直径偏差：±2.5 2.1.3 直线度：≤27 2.1.4 铝瘤高度：≤1 2.1.5 铝坑深度：≤1.5 2.1.6 长度范围： 500-3000 2.2 铝棒经铝棒专用车床加工后，工件质量指标如下：2.2.1 铝棒尺寸公差：± 0.15mm 2.2.2 铝棒表面粗糙度：≤ 100 μm。2.2.3 圆度 ：≤直径公差 2/3 2.2.4 直线度：≤1‰2.3 我司改装设计设计的LBC300铝棒专用车床的技术性能指标如下：2.3.1 直径范围：Φ 100- Φ178 2.3.2 切削深度： 0.25-8mm 2.3.3 主轴转速： 7.5-310r/min 2.3.4 进给速度（无级变速） ：达 1m/min 以上2.3.5 主电机功率： 11KW 3 LBC3000铝棒专用车床的结构简述3.1 专用车床铝棒车削系统结构简图如下...
