银行装饰工程项目安全防范设施设计施工方案VIP专享

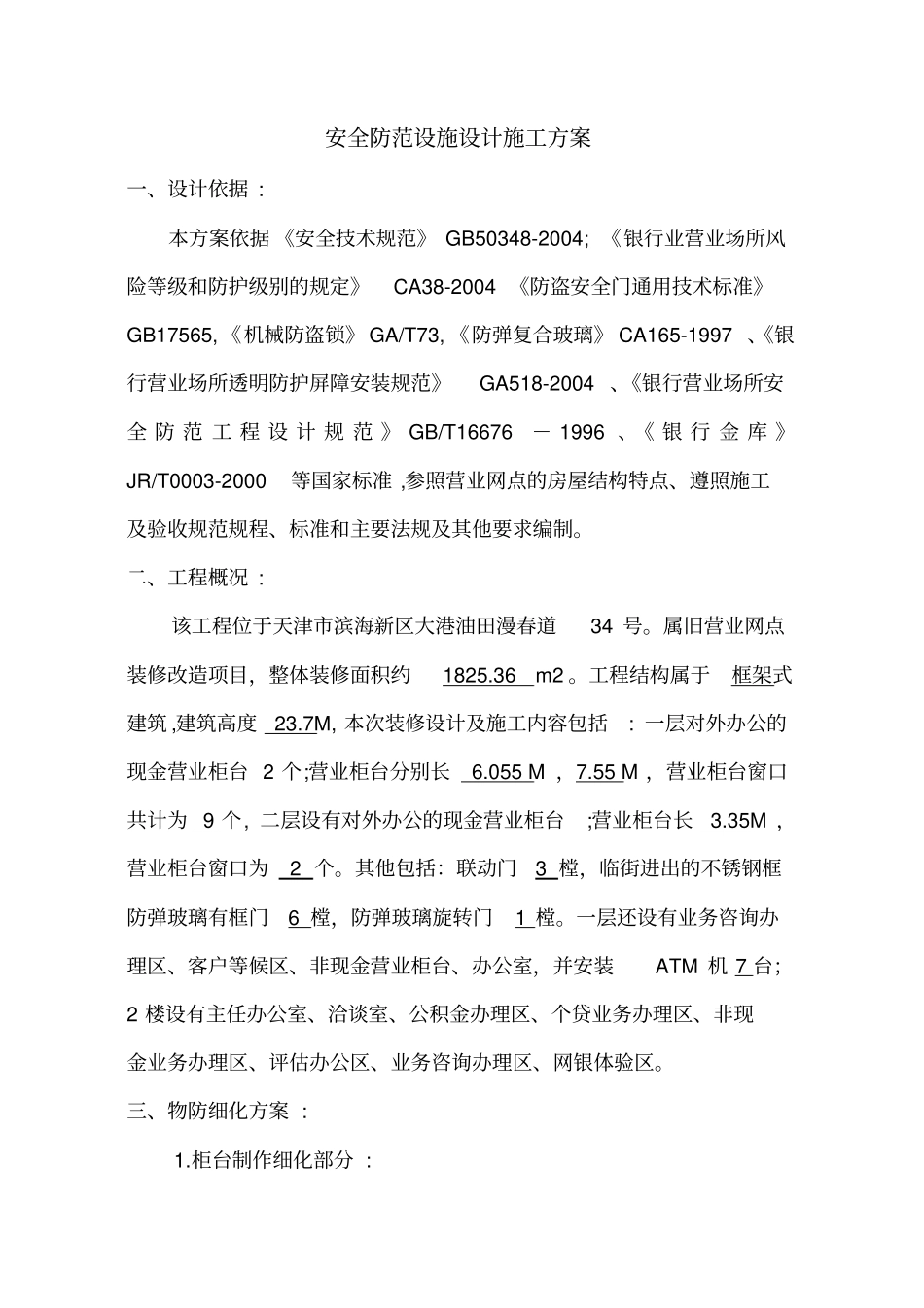

中国建设银行天津大港油田支行装饰工程项目安全防范设施设计施工方案天津美图装饰设计工程有限公司安全防范设施设计施工方案一、设计依据 : 本方案依据 《安全技术规范》 GB50348-2004; 《银行业营业场所风险等级和防护级别的规定》CA38-2004 《防盗安全门通用技术标准》GB17565, 《机械防盗锁》 GA/T73, 《防弹复合玻璃》 CA165-1997 、《银行营业场所透明防护屏障安装规范》GA518-2004 、《银行营业场所安全 防 范 工 程 设 计 规 范 》 GB/T16676－ 1996 、《 银 行 金 库 》JR/T0003-2000等国家标准 ,参照营业网点的房屋结构特点、遵照施工及验收规范规程、标准和主要法规及其他要求编制。二、工程概况 : 该工程位于天津市滨海新区大港油田漫春道34 号。属旧营业网点装修改造项目，整体装修面积约1825.36 m2 。工程结构属于框架式建筑 ,建筑高度23.7M, 本次装修设计及施工内容包括: 一层对外办公的现金营业柜台 2 个;营业柜台分别长6.055 M ，7.55 M ，营业柜台窗口共计为 9 个, 二层设有对外办公的现金营业柜台;营业柜台长3.35M ，营业柜台窗口为2 个。其他包括：联动门3 樘，临街进出的不锈钢框防弹玻璃有框门6 樘，防弹玻璃旋转门1 樘。一层还设有业务咨询办理区、客户等候区、非现金营业柜台、办公室，并安装ATM 机 7 台；2 楼设有主任办公室、洽谈室、公积金办理区、个贷业务办理区、非现金业务办理区、评估办公区、业务咨询办理区、网银体验区。三、物防细化方案 : 1.柜台制作细化部分 : (l)柜台底座部分 :在砌筑墙体前测量放线预制200mm*500mm钢筋混凝土条基 (C20), 确定防弹玻璃柱位置并预埋200 mm × 200mm ×8mm 厚钢板 ,防弹玻璃柱顶位置安装200 mm × 200mm ×8mm 厚钢板,用φ 14 mm膨涨螺栓于顶固定 ,防弹玻璃柱采用40mm ×8Omm ×4mm矩形管 ,于顶钢铁板及地梁预埋件牢固焊接,焊接质量与工艺要求符合 JGJ18 中规定、砌 (500mm) 砖混墙体抹灰 .砂浆标号为 (1:2.5) 。柜台墙体外贴高温烤漆玻璃,柜内贴 防火 板,柜台墙体成品为800 mm,柜台面骨架采用4O mm ×20 mm ×2 mm 矩管与柱体、砖墙固定焊接,上铺设 20 mm厚大理石 ,柜台高度为 800mm, 宽度为 700mm 。(2)现金出入口部分 :过钱槽采用 300 mm ×200 mm ×15O mm整块大理石与台面石材粘接后嵌入柜台内安装。(或不锈钢过钱槽与台面贴接牢固 ) (3)柜台上防弹玻...
