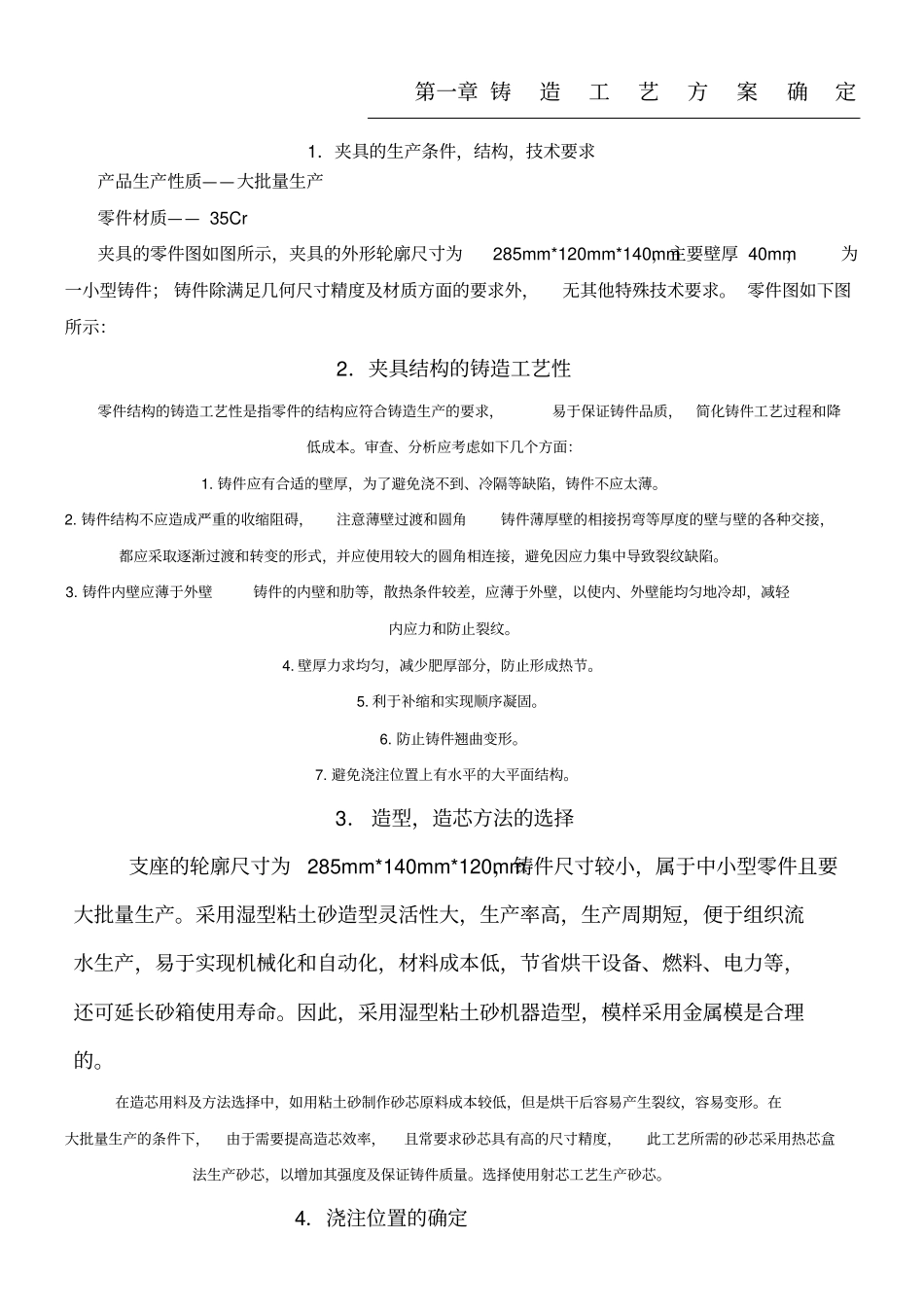

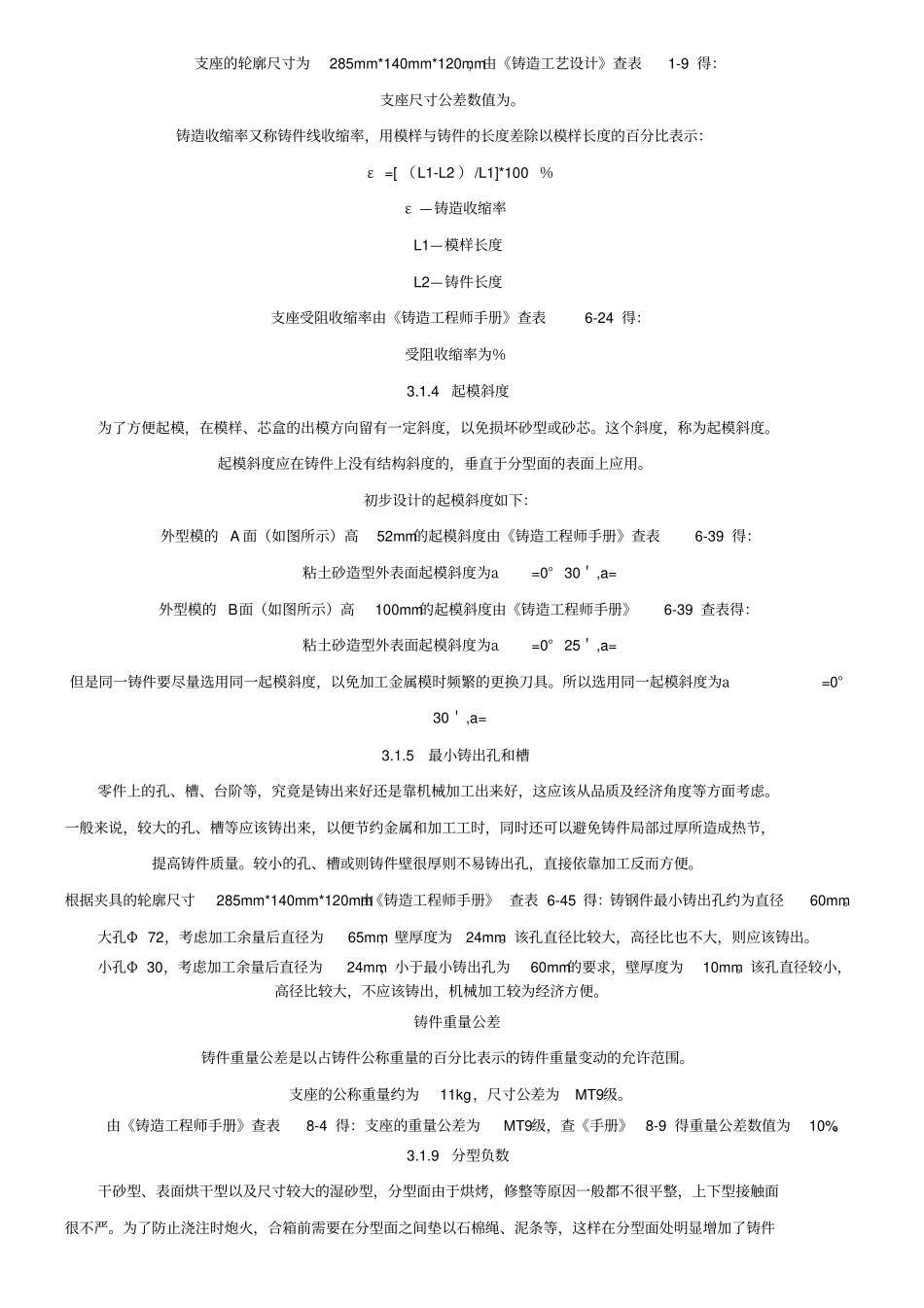

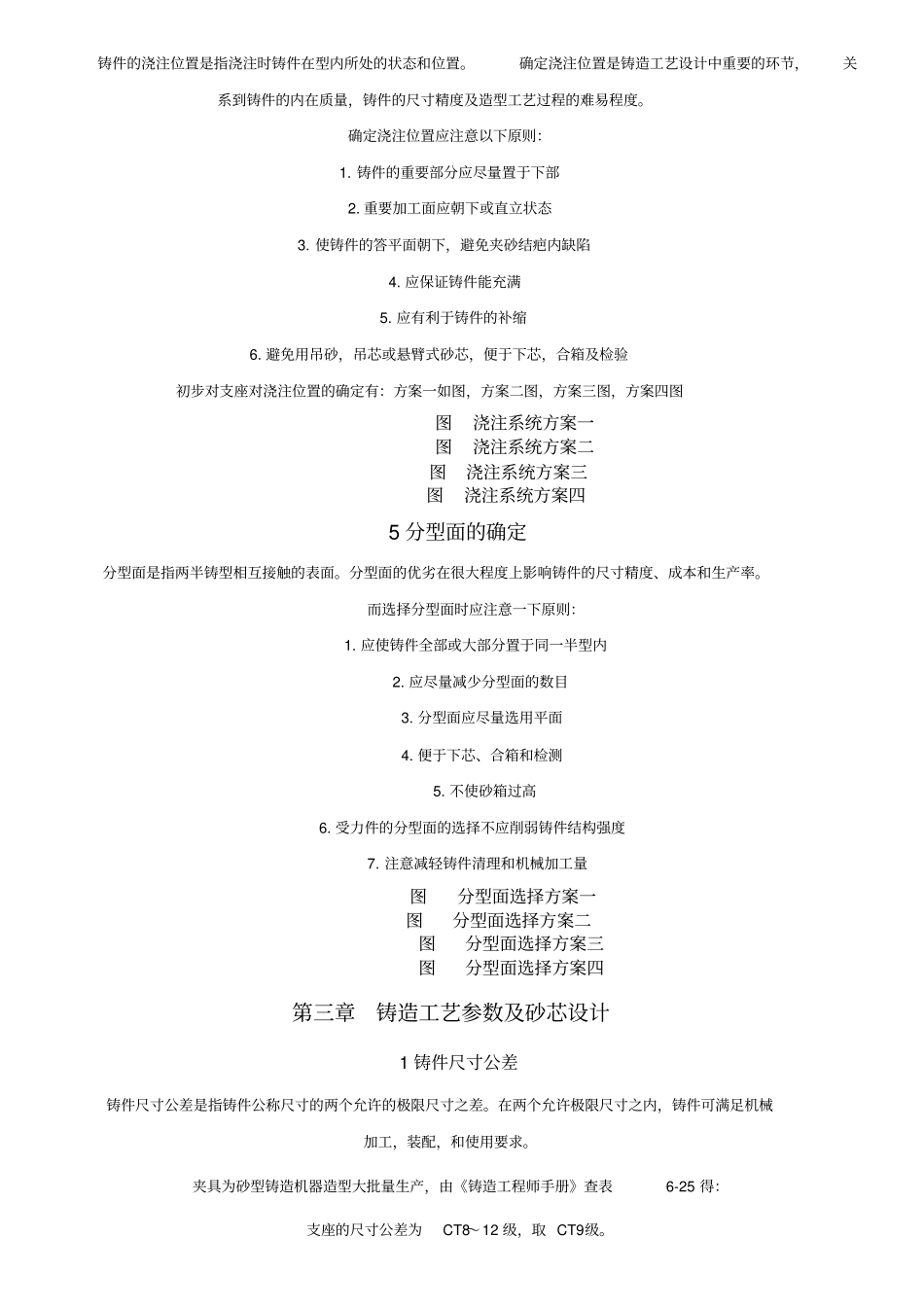

第一章 铸造工艺方案确定1．夹具的生产条件，结构，技术要求产品生产性质——大批量生产零件材质—— 35Cr 夹具的零件图如图所示，夹具的外形轮廓尺寸为285mm*120mm*140mm，主要壁厚 40mm，为一小型铸件； 铸件除满足几何尺寸精度及材质方面的要求外，无其他特殊技术要求。 零件图如下图所示：2．夹具结构的铸造工艺性零件结构的铸造工艺性是指零件的结构应符合铸造生产的要求，易于保证铸件品质，简化铸件工艺过程和降低成本。审查、分析应考虑如下几个方面：1. 铸件应有合适的壁厚，为了避免浇不到、冷隔等缺陷，铸件不应太薄。2. 铸件结构不应造成严重的收缩阻碍，注意薄壁过渡和圆角铸件薄厚壁的相接拐弯等厚度的壁与壁的各种交接，都应采取逐渐过渡和转变的形式，并应使用较大的圆角相连接，避免因应力集中导致裂纹缺陷。3. 铸件内壁应薄于外壁铸件的内壁和肋等，散热条件较差，应薄于外壁，以使内、外壁能均匀地冷却，减轻内应力和防止裂纹。4. 壁厚力求均匀，减少肥厚部分，防止形成热节。5. 利于补缩和实现顺序凝固。6. 防止铸件翘曲变形。7. 避免浇注位置上有水平的大平面结构。3． 造型，造芯方法的选择支座的轮廓尺寸为285mm*140mm*120mm，铸件尺寸较小，属于中小型零件且要大批量生产。采用湿型粘土砂造型灵活性大，生产率高，生产周期短，便于组织流水生产，易于实现机械化和自动化，材料成本低，节省烘干设备、燃料、电力等，还可延长砂箱使用寿命。因此，采用湿型粘土砂机器造型，模样采用金属模是合理的。在造芯用料及方法选择中，如用粘土砂制作砂芯原料成本较低，但是烘干后容易产生裂纹，容易变形。在大批量生产的条件下，由于需要提高造芯效率，且常要求砂芯具有高的尺寸精度，此工艺所需的砂芯采用热芯盒法生产砂芯，以增加其强度及保证铸件质量。选择使用射芯工艺生产砂芯。4．浇注位置的确定铸件的浇注位置是指浇注时铸件在型内所处的状态和位置。确定浇注位置是铸造工艺设计中重要的环节，关系到铸件的内在质量，铸件的尺寸精度及造型工艺过程的难易程度。确定浇注位置应注意以下原则：1. 铸件的重要部分应尽量置于下部2. 重要加工面应朝下或直立状态3. 使铸件的答平面朝下，避免夹砂结疤内缺陷4. 应保证铸件能充满5. 应有利于铸件的补缩6. 避免用吊砂，吊芯或悬臂式砂芯，便于下芯，合箱及检验初步对支座对浇注位置的确定有：方案一如图，方案二图，方案三图，方案四图图浇注系统方案一图浇注系统方...
