锅炉平台扶梯安装

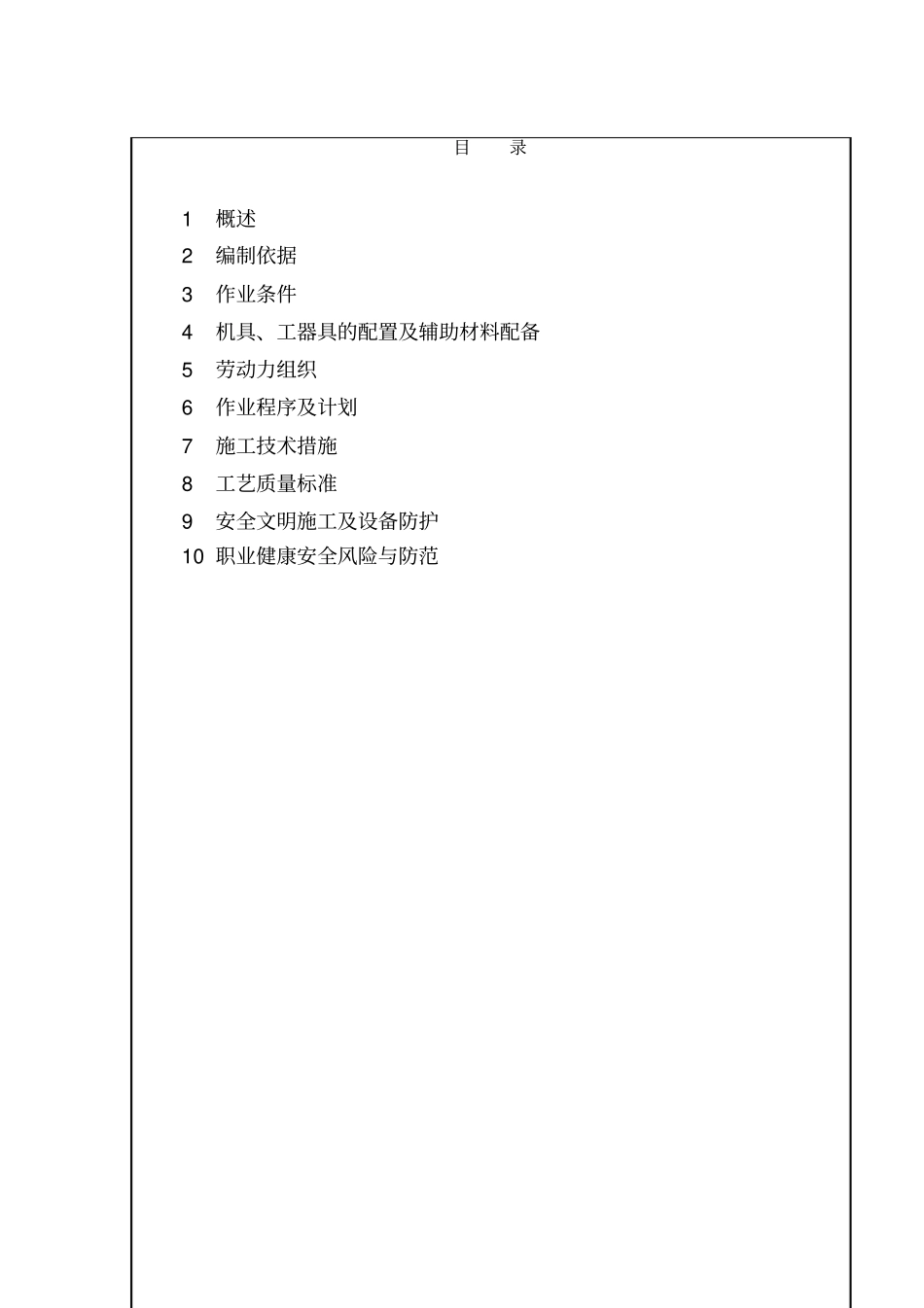

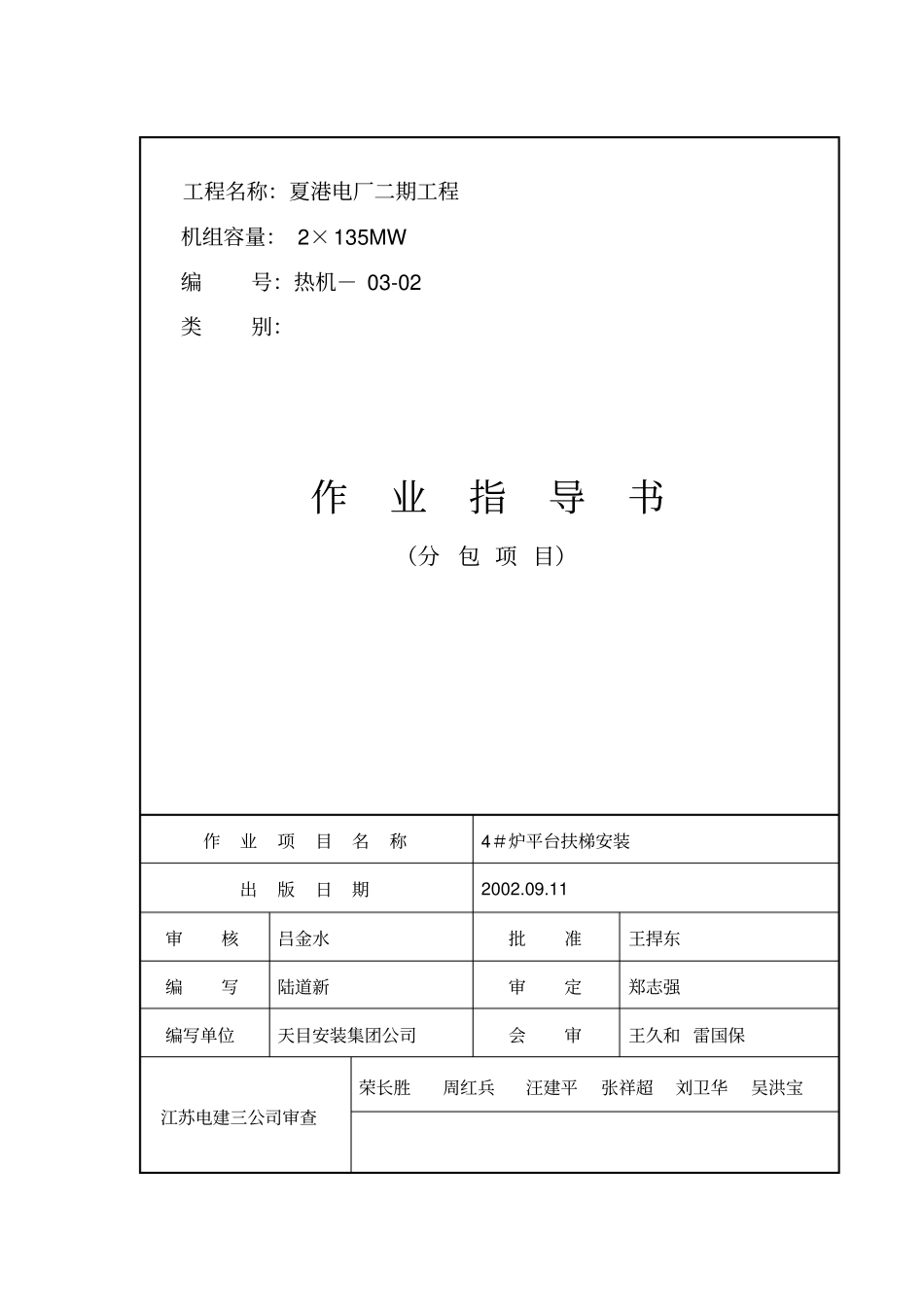

工程名称：夏港电厂二期工程机组容量： 2×135MW 编号：热机－ 03-02 类别：作业指导书（分包 项 目）作业项目名称4＃炉平台扶梯安装出版日期2002.09.11 审核吕金水批准王捍东编写陆道新审定郑志强编写单位天目安装集团公司会审王久和 雷国保江苏电建三公司审查荣长胜周红兵汪建平张祥超刘卫华吴洪宝作业指导书第0 页共4 页目录1 概述2 编制依据3 作业条件4 机具、工器具的配置及辅助材料配备5 劳动力组织6 作业程序及计划7 施工技术措施8 工艺质量标准9安全文明施工及设备防护10 职业健康安全风险与防范作业指导书第1 页共4 页1 概述1.1 工程概况：夏港电厂二期 2×135Mw 工程配备的两台435T/h 自然循环汽包炉由上海锅炉厂设计制造，型号为SG435/13.7-M751。1.2 作业设备概况：锅炉范围内的平台扶梯，设置在锅炉的四周，主要由吊架式和托架支撑式组成。炉前后墙、固定端、扩建端各布置两组吊架，分层悬挂平台，平台主要是由钢结构框架上铺镀锌格栅板结构，局部必要的部分另行加宽或专设平台，所有平台和扶梯周围均设置栏杆和挡脚板等安全装置，检修用平台的允许载荷按4000N／m2设计。平台扶梯总质量为152531kg。2 编制依据2.1 锅炉平台扶梯安装图2.2 锅炉预埋铁件图2.3 锅炉产品设计说明书2.4 技术规范、引用标准规范2.4.1 《火电建设施工及验收技术规范》锅炉机组篇DL/T5047— 95 2.4.2 《火电施工质量检验评定标准》锅炉篇96 版2.4.3 《电力建设安全工作规程》 （火力发电厂部分） DL5009.1— 92 3 作业条件3.1 平台扶梯图纸齐全。3.2 平台扶梯设备已运抵现场。3.3 施工人员已安排。3.4 施工机具已布置。3.5 炉架建筑施工完毕。4 机具、工器具的配备及辅助性材料的配备4.1 机具布置序号名称数量1 M250S 履带吊1 台2 50t 履带吊1 台3 40t 龙门吊1 台4 25t 平板车1 辆4.2 工器具配备1 5t 链条葫芦6 只2 2t 链条葫芦8 只作业指导书第2 页共4 页4.3 辅助性材料（1）钢平台制作用型钢2.6T （3）脚手钢管（含搭扣） L＝4000mm 30 根（4）脚手板50×250×300mm 16 块5 劳动力组织安装工4 名起重工4 名架子工2 名6作业程序及计划6.1 作业程序设备清点、检查焊接安装支架牛腿（与建筑排架拆除相配合）吊装炉扩建端（ K2，K3 平台组件， K3，K4 平台组件）、炉前后平台扶梯待大件吊装完毕后，吊装固定端平台，最后安装缓装件、中间穿插吊装水平烟道下部扶梯。6.2...
