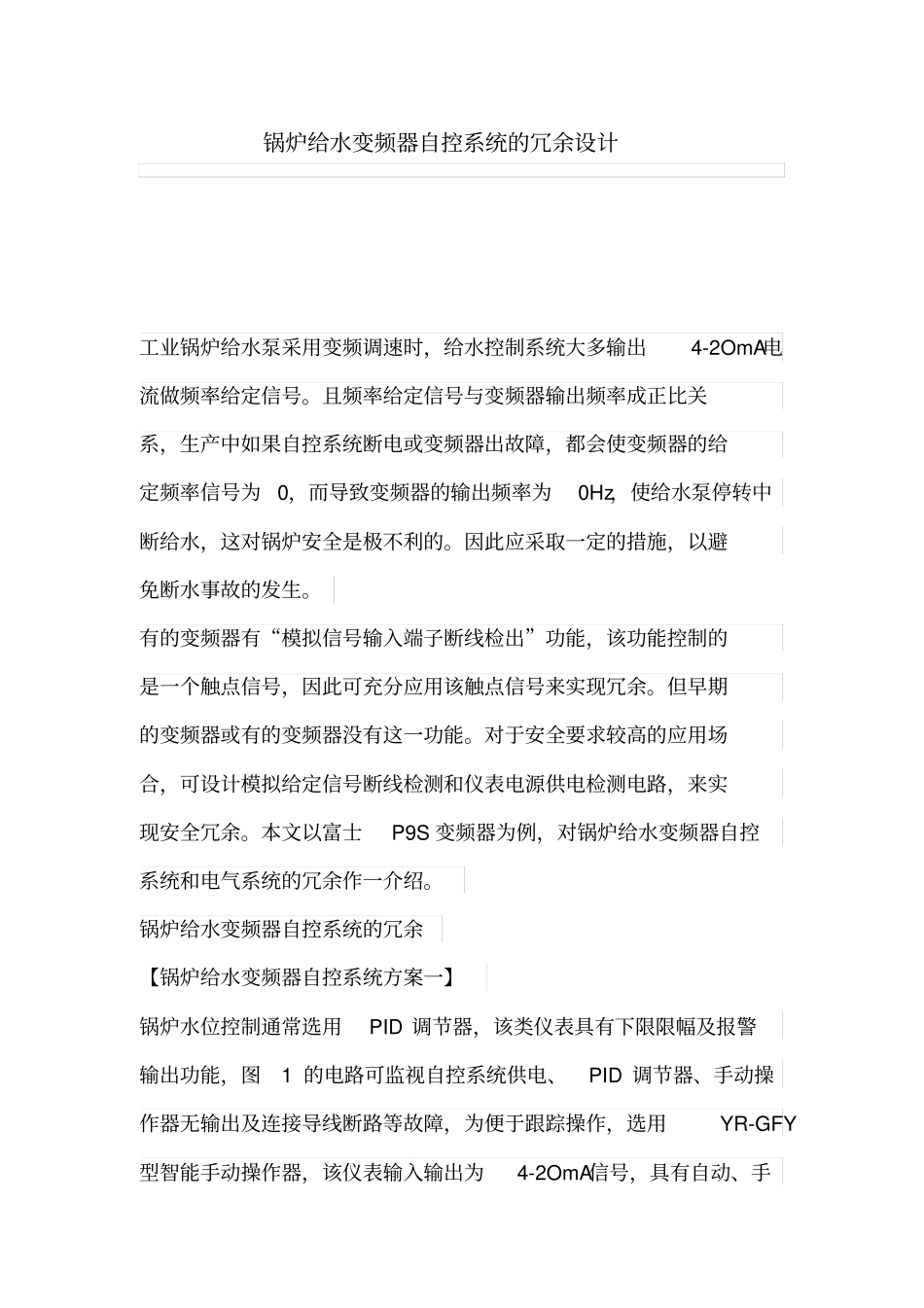

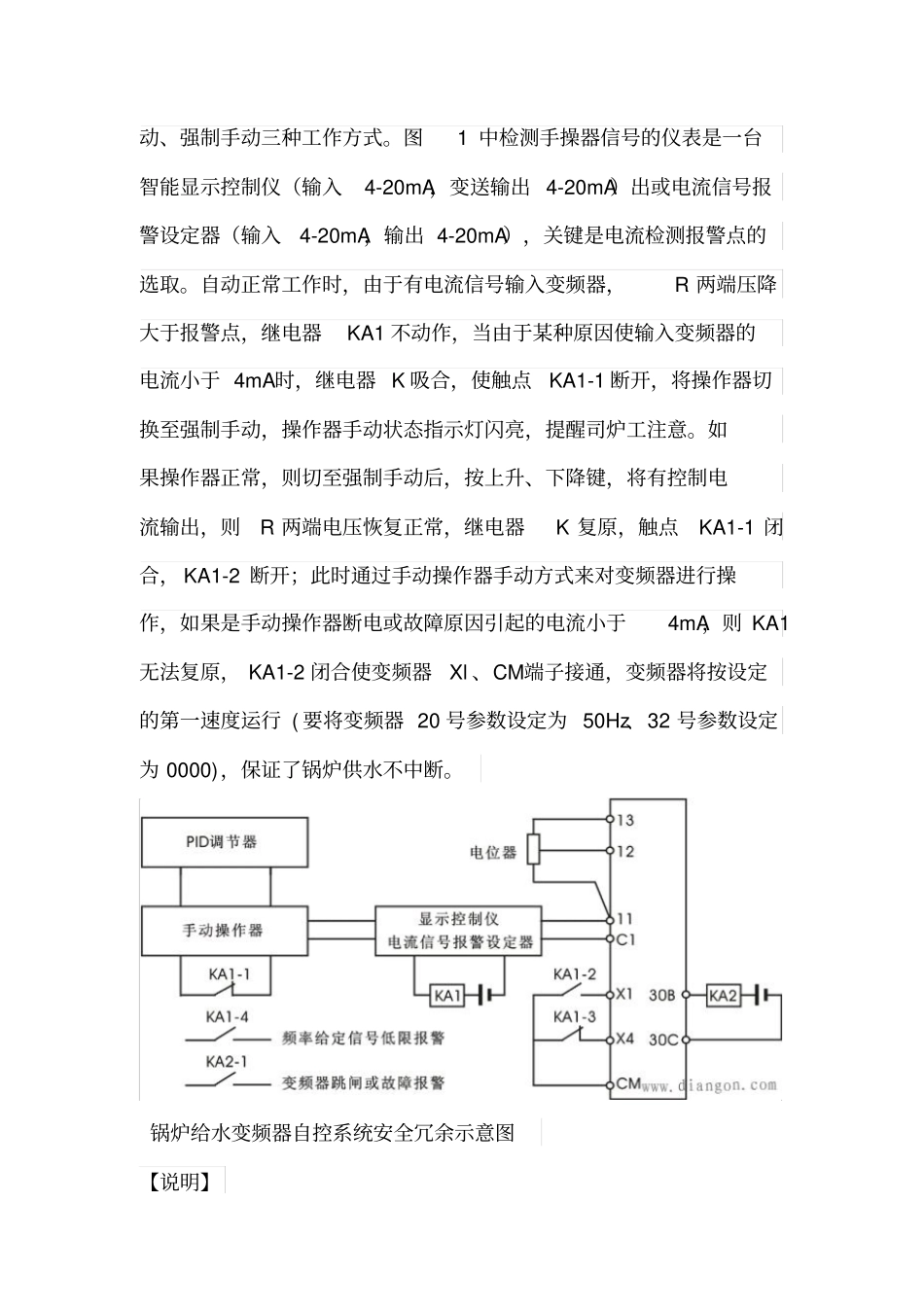

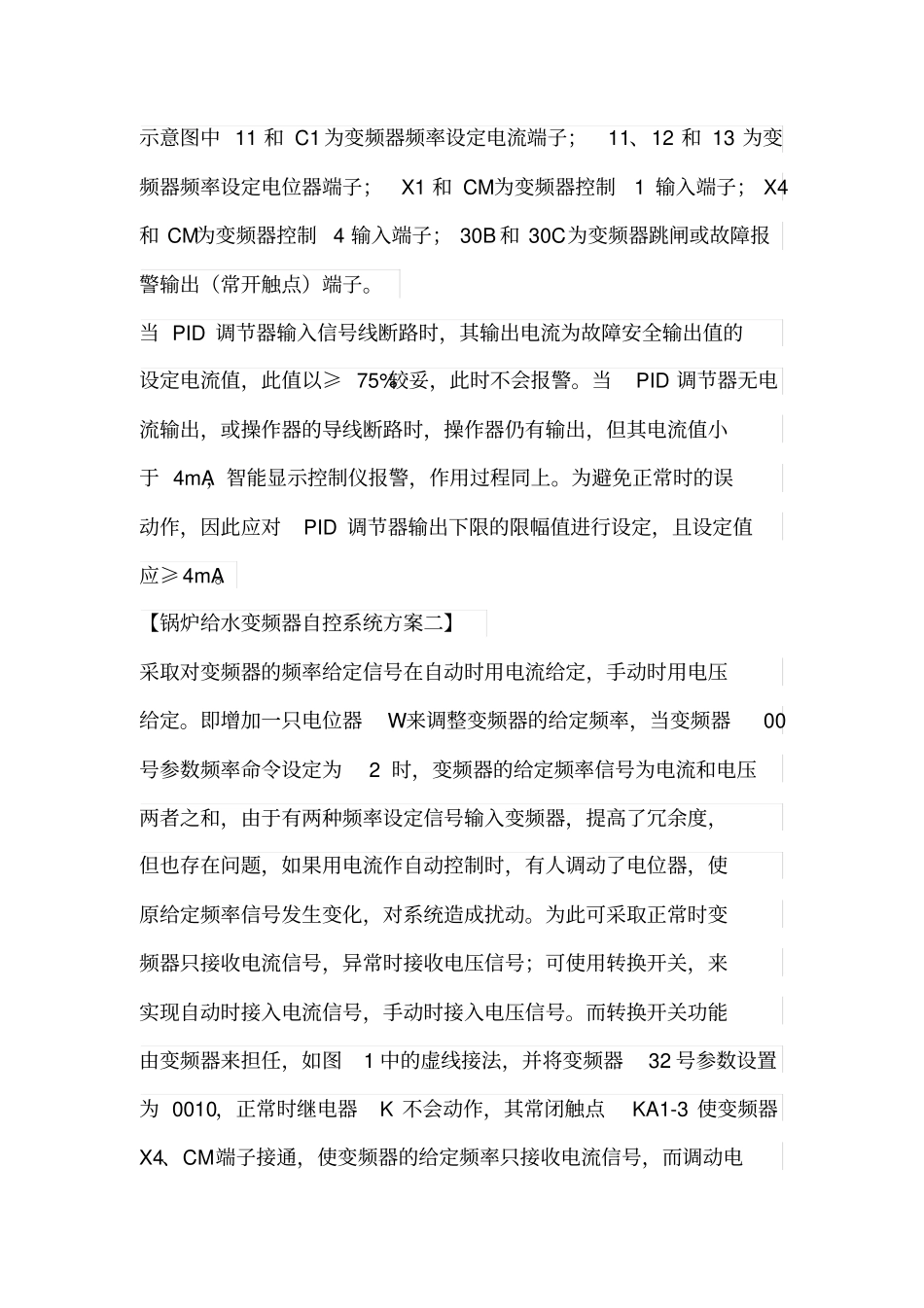

锅炉给水变频器自控系统的冗余设计工业锅炉给水泵采用变频调速时,给水控制系统大多输出4-2OmA电流做频率给定信号。且频率给定信号与变频器输出频率成正比关系,生产中如果自控系统断电或变频器出故障,都会使变频器的给定频率信号为0,而导致变频器的输出频率为0Hz,使给水泵停转中断给水,这对锅炉安全是极不利的。因此应采取一定的措施,以避免断水事故的发生。有的变频器有“模拟信号输入端子断线检出”功能,该功能控制的是一个触点信号,因此可充分应用该触点信号来实现冗余。但早期的变频器或有的变频器没有这一功能。对于安全要求较高的应用场合,可设计模拟给定信号断线检测和仪表电源供电检测电路,来实现安全冗余。本文以富士P9S 变频器为例,对锅炉给水变频器自控系统和电气系统的冗余作一介绍。锅炉给水变频器自控系统的冗余【锅炉给水变频器自控系统方案一】锅炉水位控制通常选用PID 调节器,该类仪表具有下限限幅及报警输出功能,图1 的电路可监视自控系统供电、PID 调节器、手动操作器无输出及连接导线断路等故障,为便于跟踪操作,选用YR-GFY型智能手动操作器,该仪表输入输出为4-2OmA信号,具有自动、手动、强制手动三种工作方式。图1 中检测手操器信号的仪表是一台智能显示控制仪(输入4-20mA,变送输出 4-20mA)出或电流信号报警设定器(输入4-20mA,输出 4-20mA),关键是电流检测报警点的选取。自动正常工作时,由于有电流信号输入变频器,R 两端压降大于报警点,继电器KA1 不动作,当由于某种原因使输入变频器的电流小于 4mA时,继电器 K 吸合,使触点KA1-1 断开,将操作器切换至强制手动,操作器手动状态指示灯闪亮,提醒司炉工注意。如果操作器正常,则切至强制手动后,按上升、下降键,将有控制电流输出,则R 两端电压恢复正常,继电器K 复原,触点KA1-1 闭合, KA1-2 断开;此时通过手动操作器手动方式来对变频器进行操作,如果是手动操作器断电或故障原因引起的电流小于4mA,则 KA1无法复原, KA1-2 闭合使变频器Xl 、CM端子接通,变频器将按设定的第一速度运行 ( 要将变频器 20 号参数设定为 50Hz、32 号参数设定为 0000),保证了锅炉供水不中断。锅炉给水变频器自控系统安全冗余示意图【说明】示意图中 11 和 C1 为变频器频率设定电流端子;11、12 和 13 为变频器频率设定电位器端子;X1 和 CM为变频器控制1 输入端子; X4和 CM为变频器控制4 输入端子; 30B 和 30C为...
