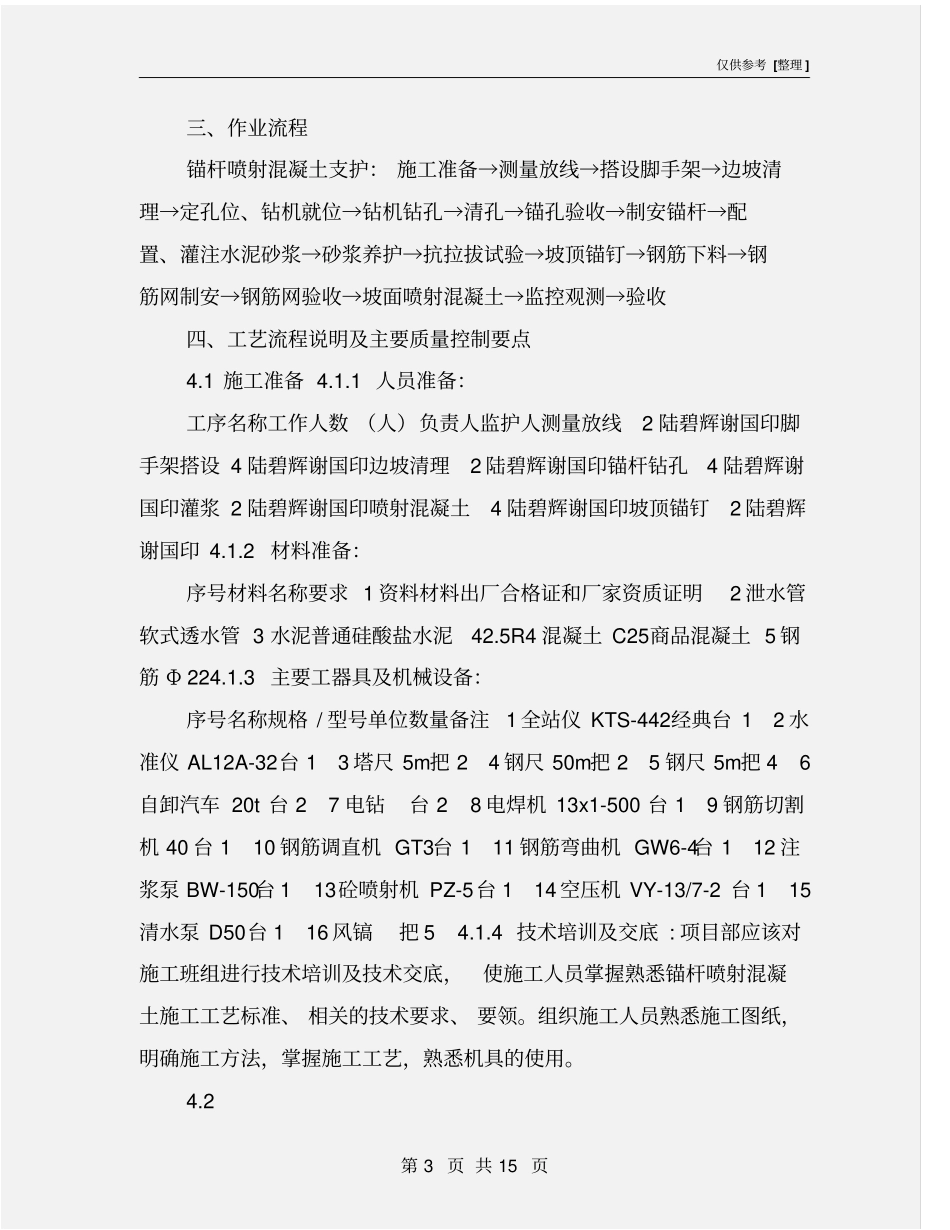

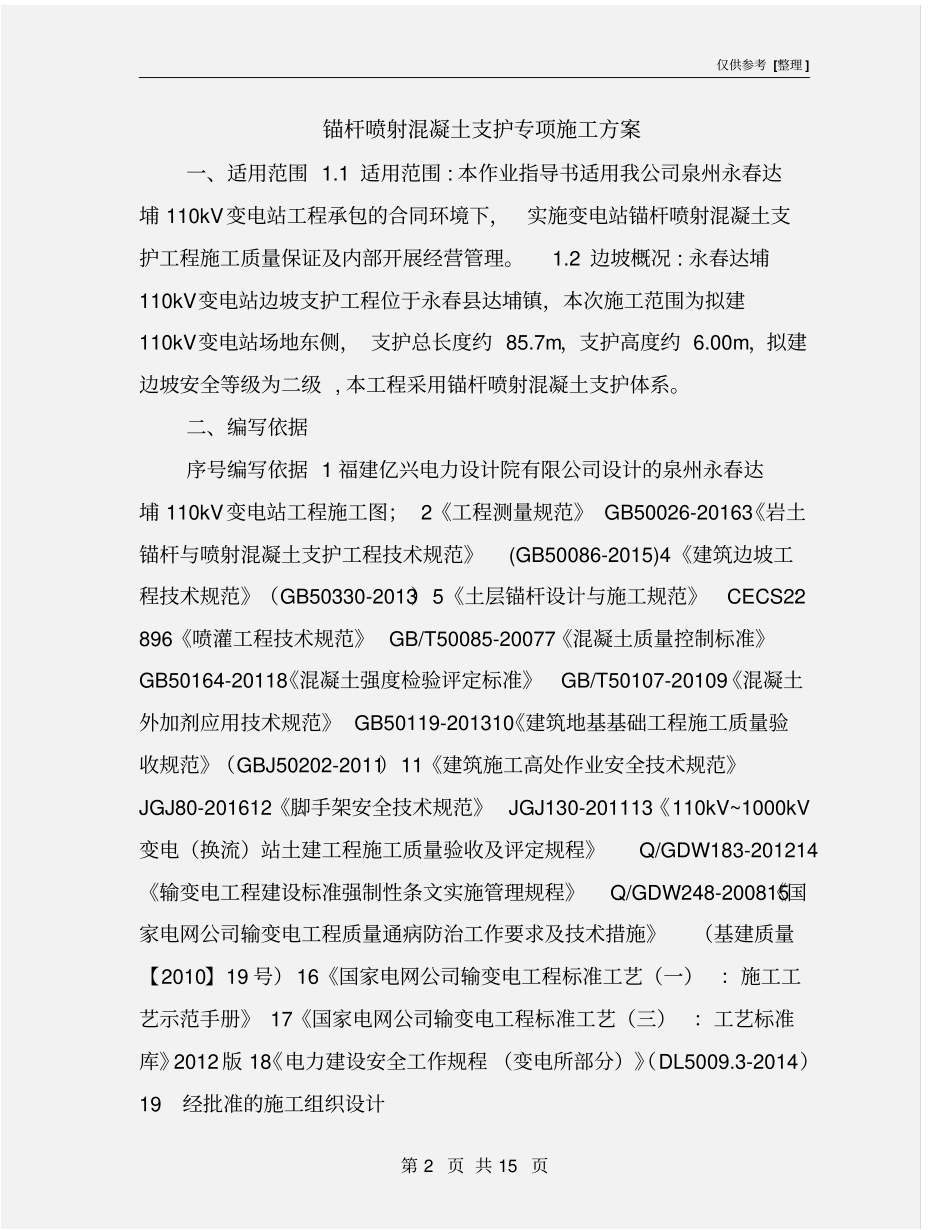

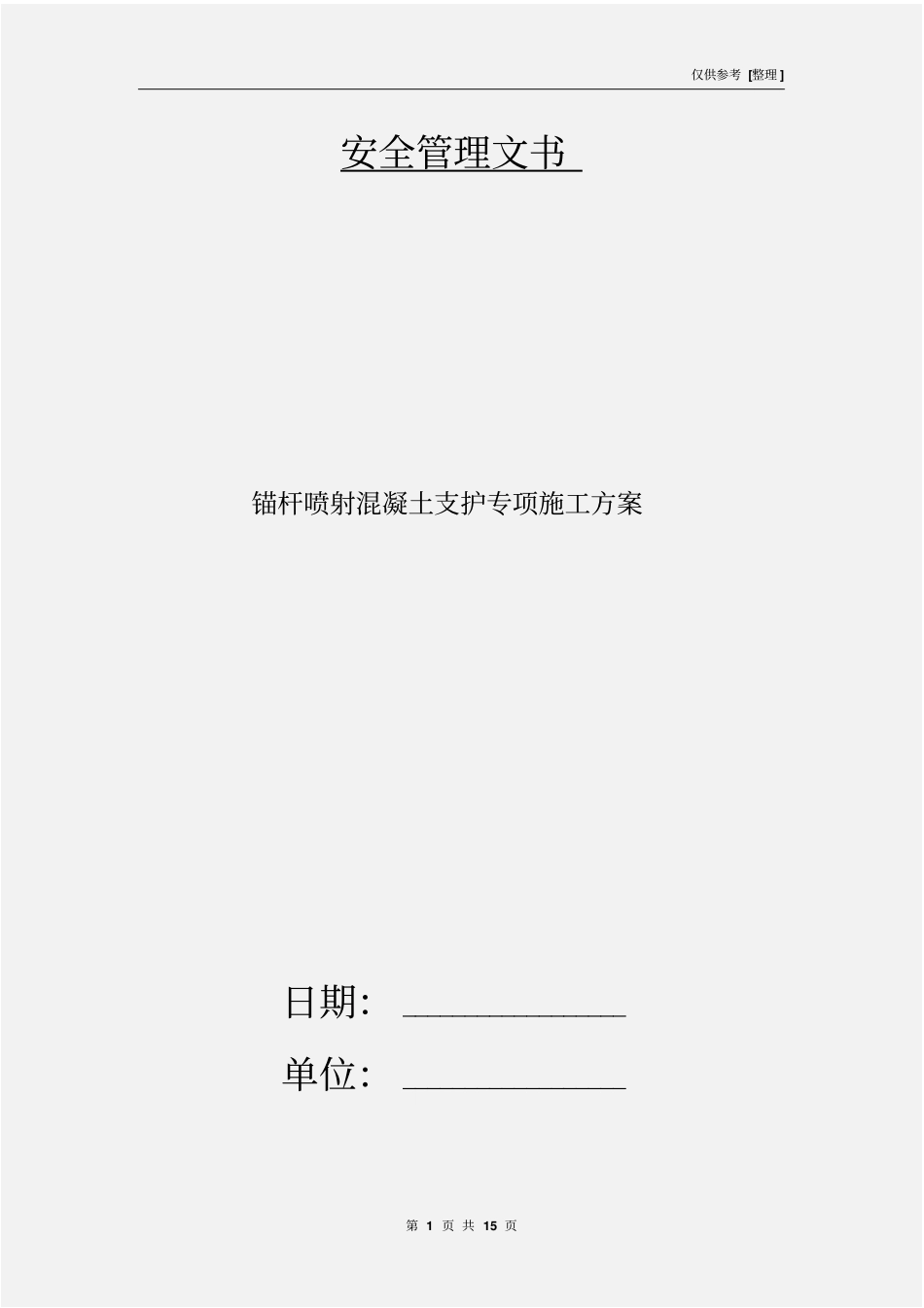

仅供参考 [整理 ] 第 1 页 共 15 页安全管理文书锚杆喷射混凝土支护专项施工方案日期: __________________单位: __________________仅供参考 [整理 ] 第 2 页 共 15 页锚杆喷射混凝土支护专项施工方案一、适用范围 1.1 适用范围 : 本作业指导书适用我公司泉州永春达埔 110kV变电站工程承包的合同环境下,实施变电站锚杆喷射混凝土支护工程施工质量保证及内部开展经营管理。1.2 边坡概况 : 永春达埔110kV变电站边坡支护工程位于永春县达埔镇,本次施工范围为拟建110kV变电站场地东侧, 支护总长度约 85.7m,支护高度约 6.00m,拟建边坡安全等级为二级 , 本工程采用锚杆喷射混凝土支护体系。二、编写依据序号编写依据 1 福建亿兴电力设计院有限公司设计的泉州永春达埔 110kV变电站工程施工图; 2《工程测量规范》 GB50026-20163《岩土锚杆与喷射混凝土支护工程技术规范》(GB50086-2015)4《建筑边坡工程技术规范》(GB50330-2013)5《土层锚杆设计与施工规范》CECS22:896《喷灌工程技术规范》 GB/T50085-20077《混凝土质量控制标准》GB50164-20118《混凝土强度检验评定标准》GB/T50107-20109《混凝土外加剂应用技术规范》 GB50119-201310《建筑地基基础工程施工质量验收规范》(GBJ50202-2011)11《建筑施工高处作业安全技术规范》JGJ80-201612《脚手架安全技术规范》 JGJ130-201113《110kV~1000kV变电(换流)站土建工程施工质量验收及评定规程》Q/GDW183-201214《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-200815《国家电网公司输变电工程质量通病防治工作要求及技术措施》(基建质量【2010】19 号)16《国家电网公司输变电工程标准工艺(一):施工工艺示范手册》 17《国家电网公司输变电工程标准工艺(三):工艺标准库》2012 版 18《电力建设安全工作规程 (变电所部分)》(DL5009.3-2014)19 经批准的施工组织设计仅供参考 [整理 ] 第 3 页 共 15 页三、作业流程锚杆喷射混凝土支护: 施工准备→测量放线→搭设脚手架→边坡清理→定孔位、钻机就位→钻机钻孔→清孔→锚孔验收→制安锚杆→配置、灌注水泥砂浆→砂浆养护→抗拉拔试验→坡顶锚钉→钢筋下料→钢筋网制安→钢筋网验收→坡面喷射混凝土→监控观测→验收四、工艺流程说明及主要质量控制要点4.1 施工准备 4.1.1 人员准备:工序名称工作人数 (人)负责人监护人测量放线2 陆碧辉谢国印脚手架搭设 4 陆碧辉...
