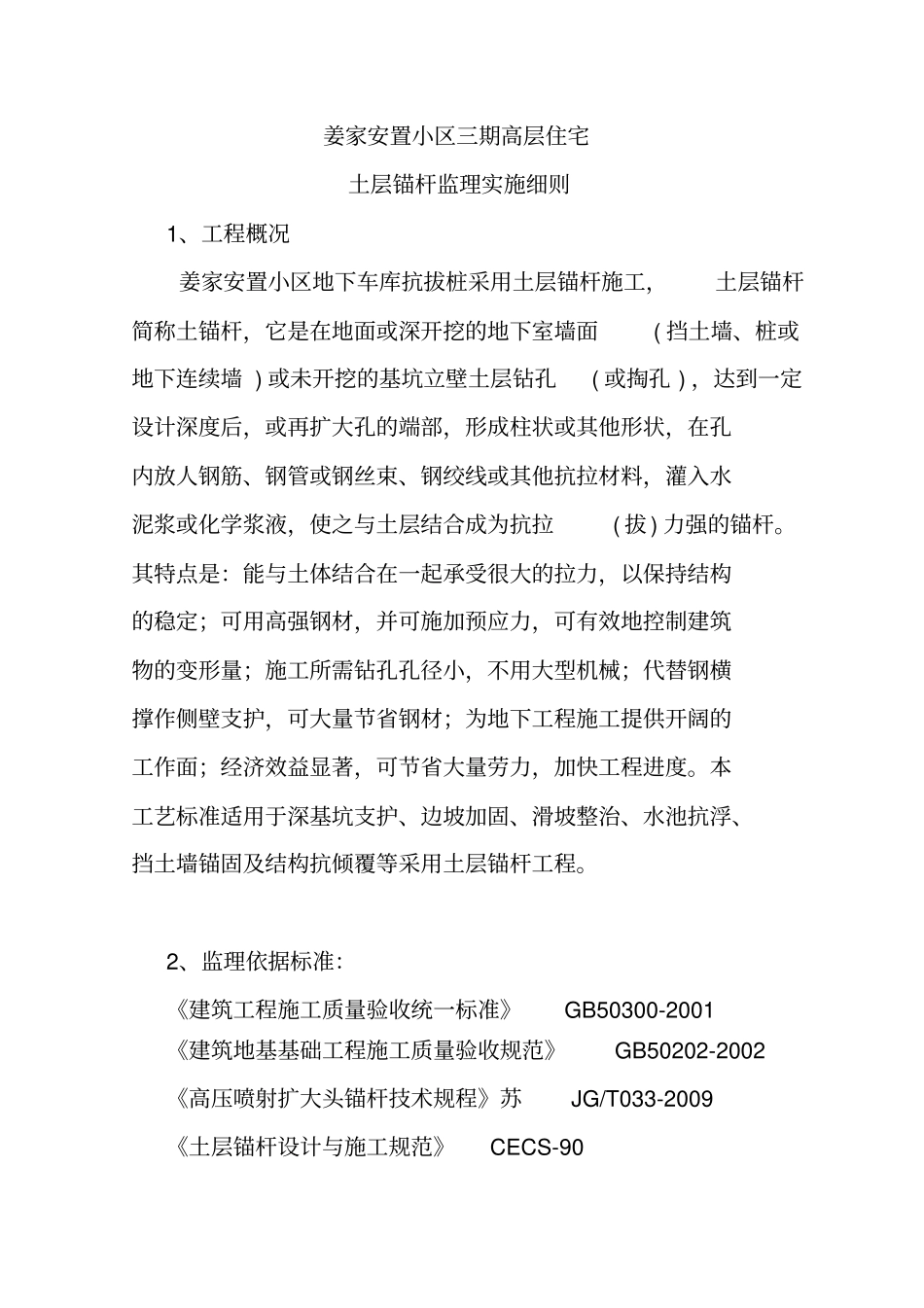

姜家安置小区三期高层住宅土层锚杆监理实施细则1、工程概况姜家安置小区地下车库抗拔桩采用土层锚杆施工，土层锚杆简称土锚杆，它是在地面或深开挖的地下室墙面( 挡土墙、桩或地下连续墙 ) 或未开挖的基坑立壁土层钻孔( 或掏孔 ) ，达到一定设计深度后，或再扩大孔的端部，形成柱状或其他形状，在孔内放人钢筋、钢管或钢丝束、钢绞线或其他抗拉材料，灌入水泥浆或化学浆液，使之与土层结合成为抗拉( 拔 ) 力强的锚杆。其特点是：能与土体结合在一起承受很大的拉力，以保持结构的稳定；可用高强钢材，并可施加预应力，可有效地控制建筑物的变形量；施工所需钻孔孔径小，不用大型机械；代替钢横撑作侧壁支护，可大量节省钢材；为地下工程施工提供开阔的工作面；经济效益显著，可节省大量劳力，加快工程进度。本工艺标准适用于深基坑支护、边坡加固、滑坡整治、水池抗浮、挡土墙锚固及结构抗倾覆等采用土层锚杆工程。2、监理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001 《建筑地基基础工程施工质量验收规范》GB50202-2002 《高压喷射扩大头锚杆技术规程》苏JG/T033-2009 《土层锚杆设计与施工规范》CECS-90 2 / 9 3、施工准备阶段监理1、材料要求（1）锚杆用钢筋、钢管、钢丝束或钢绞线，多用钢筋；有单杆和多杆之分， 单杆多用Ⅱ级或Ⅲ级热轧螺纹粗钢筋，直径由 22～32mm；多杆直径为16mm，一般为 2～4 根，承载力很高的土层锚杆多采用钢丝束或钢绞线。应有出厂合格证及试验报告。（2）水泥浆锚杆体水泥用 32.5 号或 42.5 号普通硅酸盐水泥； 砂用粒径小于2mm的中细砂；水用pH 值小于 4 的水。2、主要机具设备（1）成孔机具设备有螺旋式钻孔机、旋转冲击式钻孔机或YQ-100 型潜水钻机，亦可采用普通地质钻孔改装的HGYl00 型或 ZTl00 型钻机，并带套管和钻头等。（2）灌浆机具设备有灰浆泵、灰浆搅拌机等。（3）张拉设备。用 YC-60 型穿心式千斤顶，配SY-60 型油泵油压表等。3、作业条件（1）根据地质勘察报告，摸清工程区域地质水文情况，同时查明锚杆设计位置的地下障碍物情况，以及钻孔、排水对邻近3 / 9 建( 构) 筑物的影响。（2）编制施工组织设计，根据工程结构、地质、水文情况及施工机具、场地、技术条件，制定施工方案，进行施工布置及平面布置，划分区域；选定并准备钻孔机具和材料加工设备；委托安排锚杆及零件制作。（3）进行场地平整， 拆迁施工区域内的报废建( 构) 筑物、水、...
