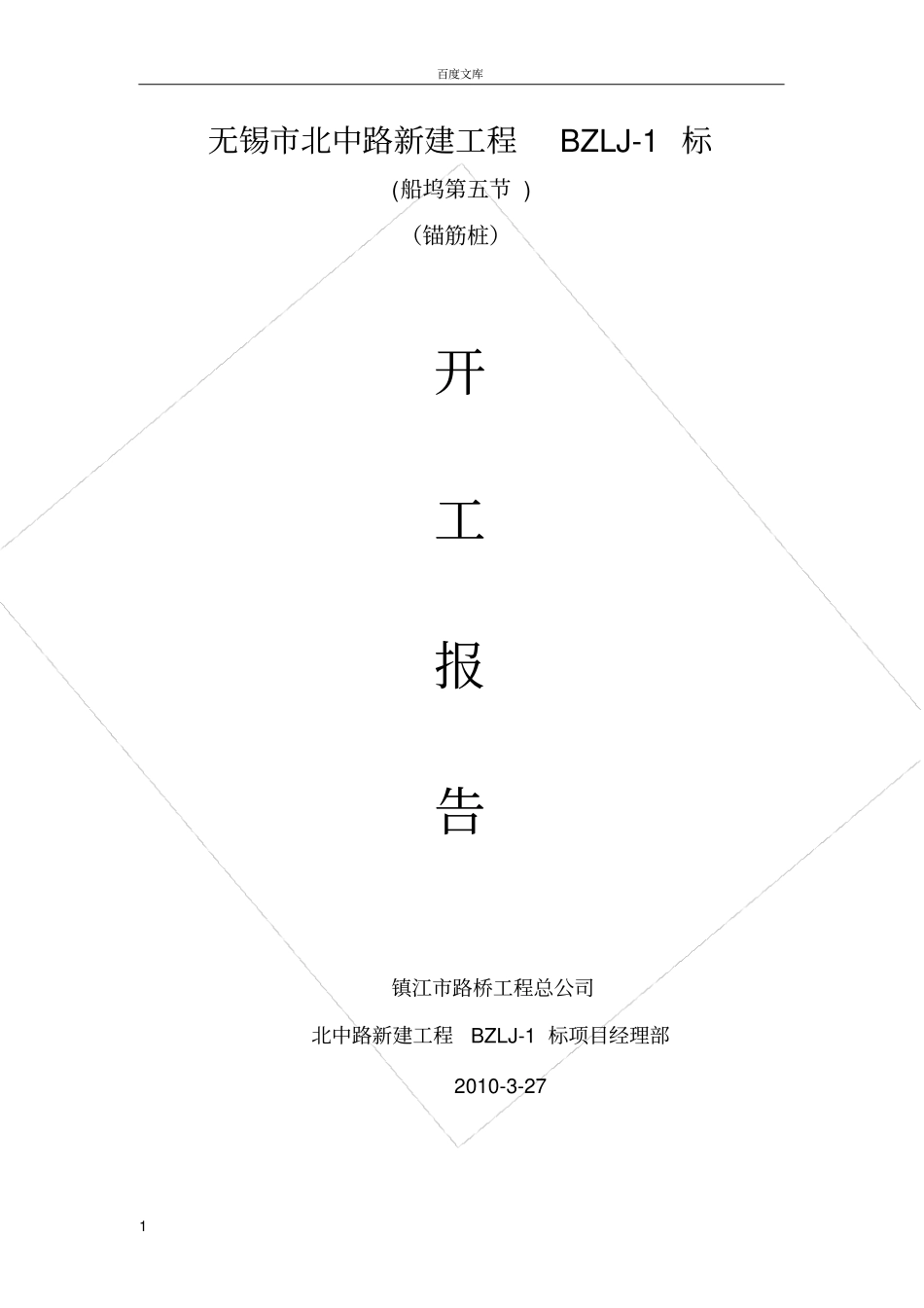

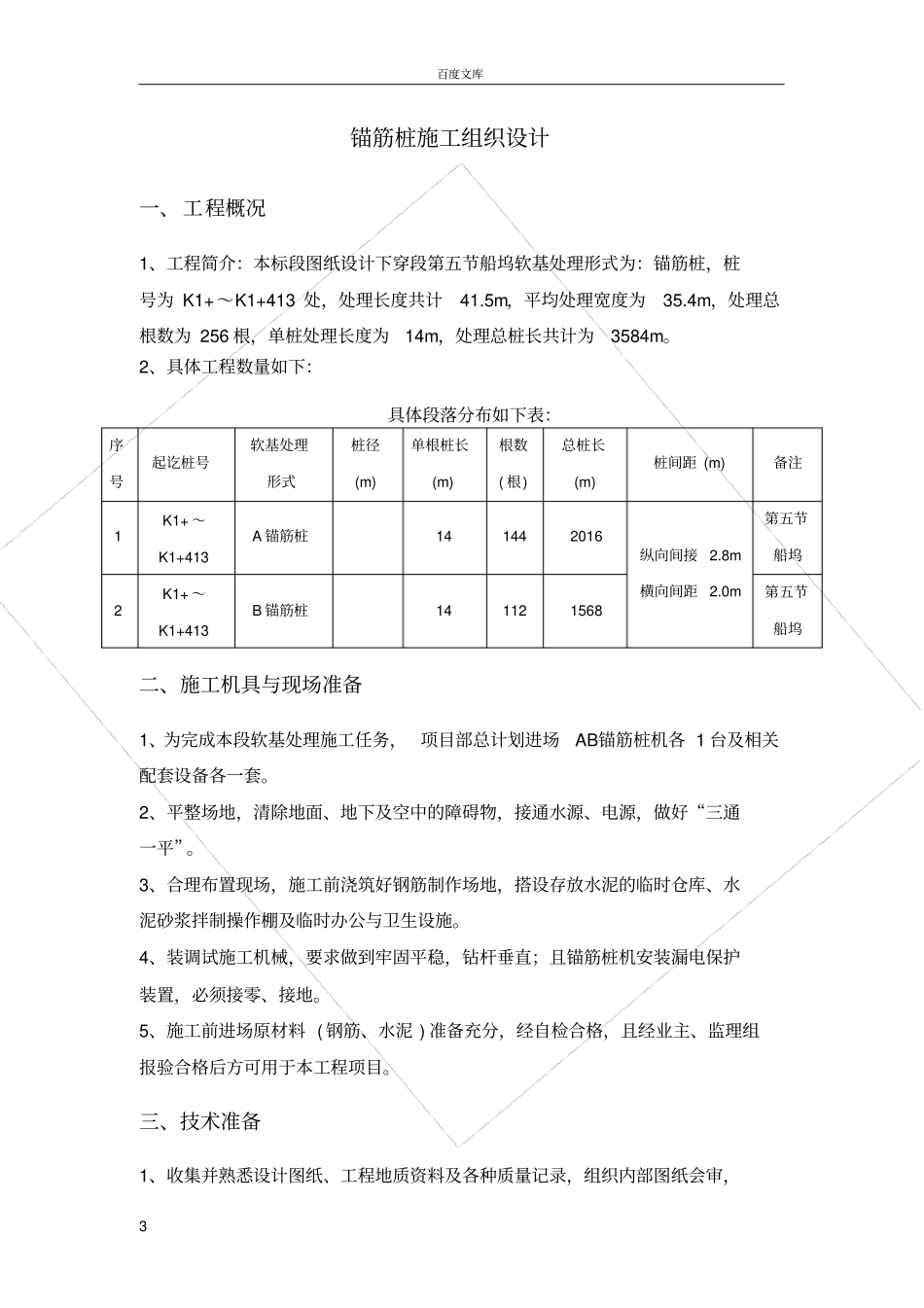

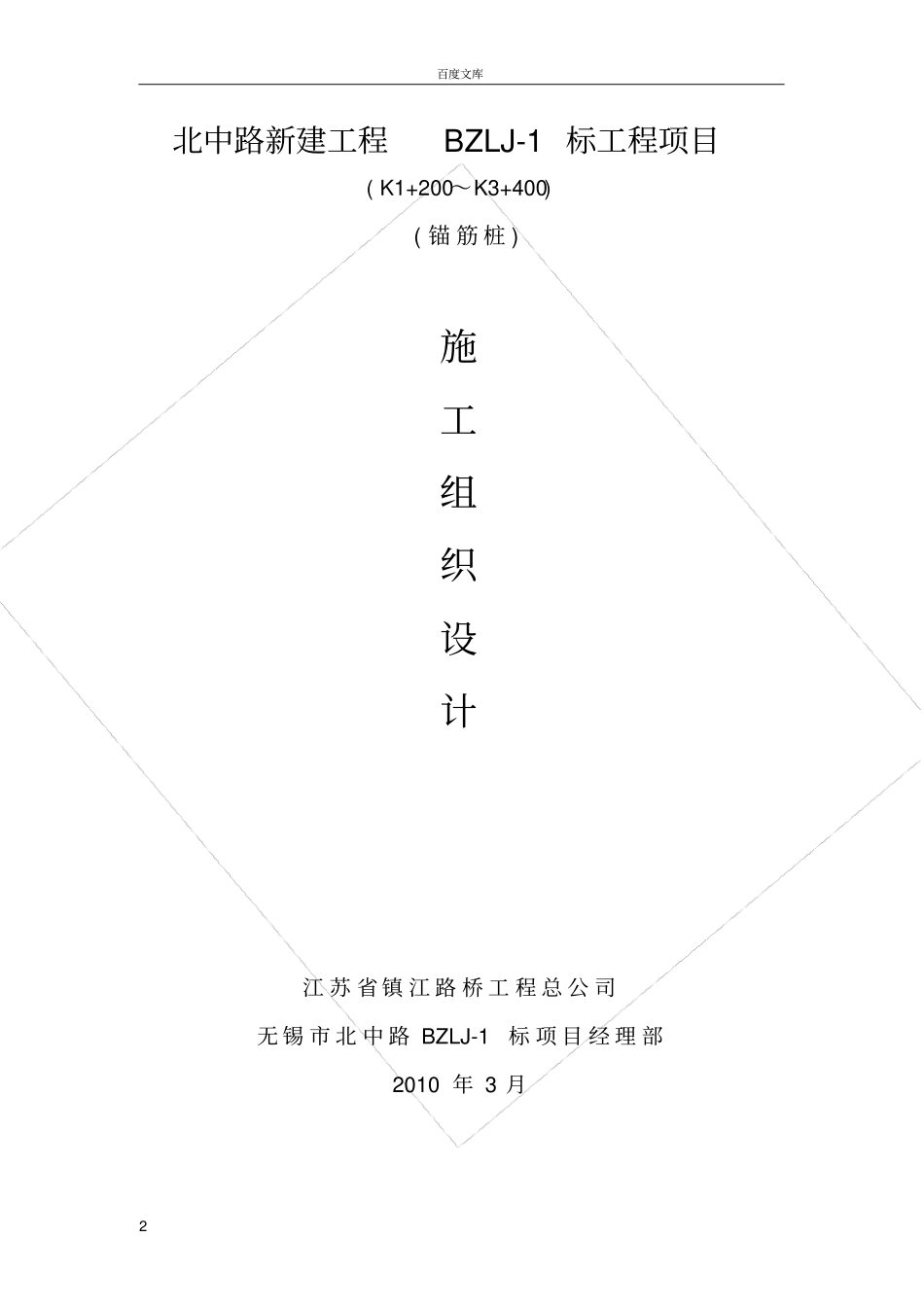

百度文库1 无锡市北中路新建工程BZLJ-1 标(船坞第五节 ) (锚筋桩)开工报告镇江市路桥工程总公司北中路新建工程BZLJ-1 标项目经理部2010-3-27 百度文库2 北中路新建工程BZLJ-1 标工程项目( K1+200~K3+400) ( 锚 筋 桩 )施工组织设计江 苏 省 镇 江 路 桥 工 程 总 公 司无 锡 市 北 中 路 BZLJ-1标 项 目 经 理 部2010 年 3 月百度文库3 锚筋桩施工组织设计一、工程概况1、工程简介:本标段图纸设计下穿段第五节船坞软基处理形式为:锚筋桩,桩号为 K1+~K1+413 处,处理长度共计41.5m,平均处理宽度为35.4m,处理总根数为 256 根,单桩处理长度为14m,处理总桩长共计为3584m。2、具体工程数量如下:具体段落分布如下表:序号起讫桩号软基处理形式桩径(m) 单根桩长(m) 根数( 根) 总桩长(m) 桩间距 (m) 备注1 K1+ ~K1+413A 锚筋桩14 144 2016 纵向间接 2.8m横向间距 2.0m 第五节船坞2 K1+ ~K1+413B 锚筋桩14 112 1568 第五节船坞二、施工机具与现场准备1、为完成本段软基处理施工任务, 项目部总计划进场AB锚筋桩机各 1 台及相关配套设备各一套。2、平整场地,清除地面、地下及空中的障碍物,接通水源、电源,做好“三通一平”。3、合理布置现场,施工前浇筑好钢筋制作场地,搭设存放水泥的临时仓库、水泥砂浆拌制操作棚及临时办公与卫生设施。4、装调试施工机械,要求做到牢固平稳,钻杆垂直;且锚筋桩机安装漏电保护装置,必须接零、接地。5、施工前进场原材料 ( 钢筋、水泥 ) 准备充分,经自检合格,且经业主、监理组报验合格后方可用于本工程项目。三、技术准备1、收集并熟悉设计图纸、工程地质资料及各种质量记录,组织内部图纸会审,百度文库4 并对全体施工人员进行技术交底。2、合理安排施工流程。3、会同甲方、监理及其它有关人员对现场施工参数进行技术标定:(1)实测钻孔有效长度与钻头直径。(2)确定每根桩的水泥砂浆用量。4、根据首根桩成孔资料,确定锚筋桩机施工工艺参数,使满足施工技术要求。5、复核测量基线,在不受施工影响的地方设置基桩轴线的控制点与水准点,并设以可靠标记,并请监理测量工程师报验合格后方可进行施工。四、设备选型与调配根据锚筋桩工作量、施工条件、工期要求计划进场的施工机械设备如下:设备名称单位型号功率性能数量A 型锚筋桩机套37KW 良好1 B 型锚筋桩机套37KW 良好1 发电机台120 型120KW 良好1 全站仪套...
