锚索套管成孔施工专业技术方案

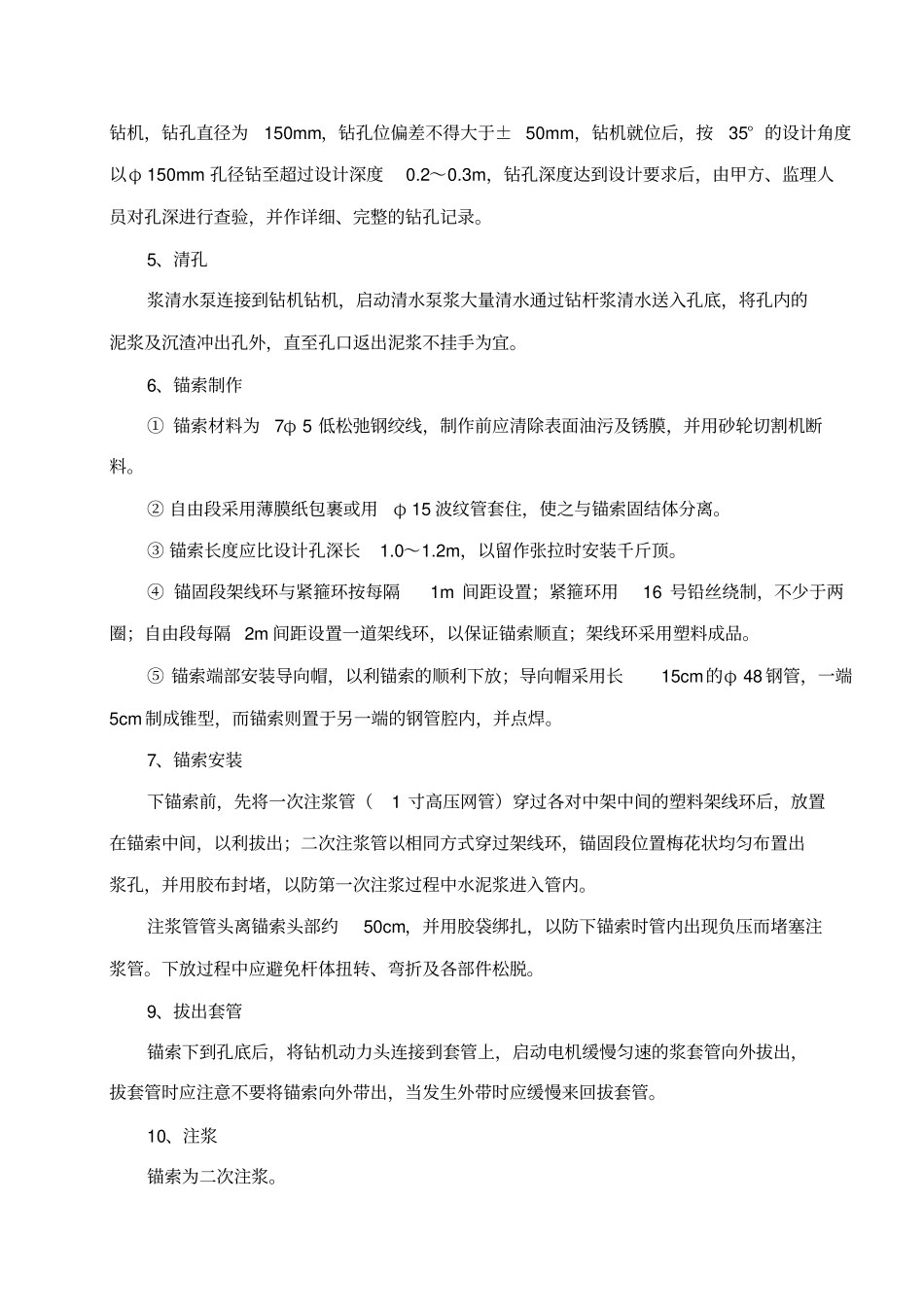

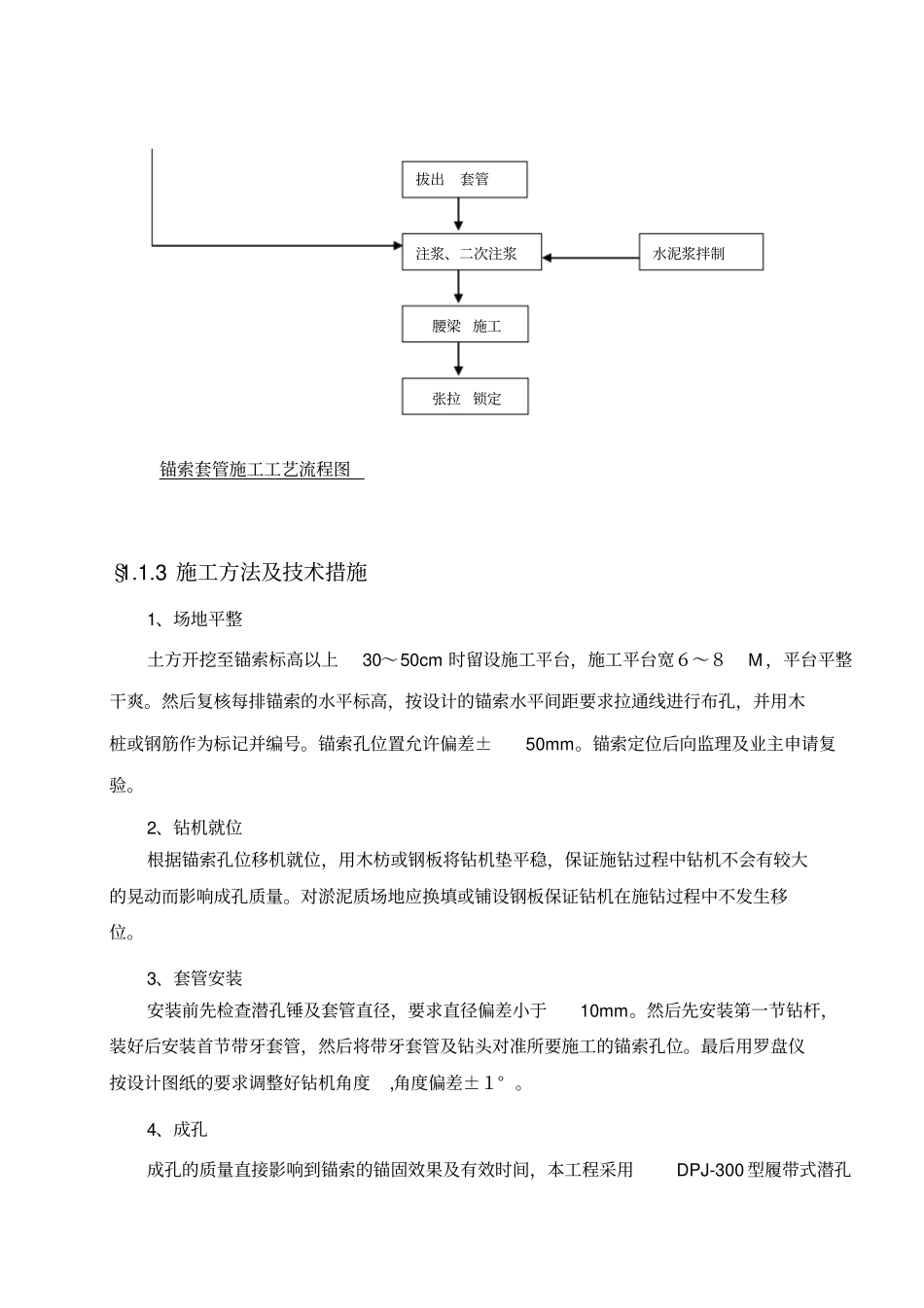

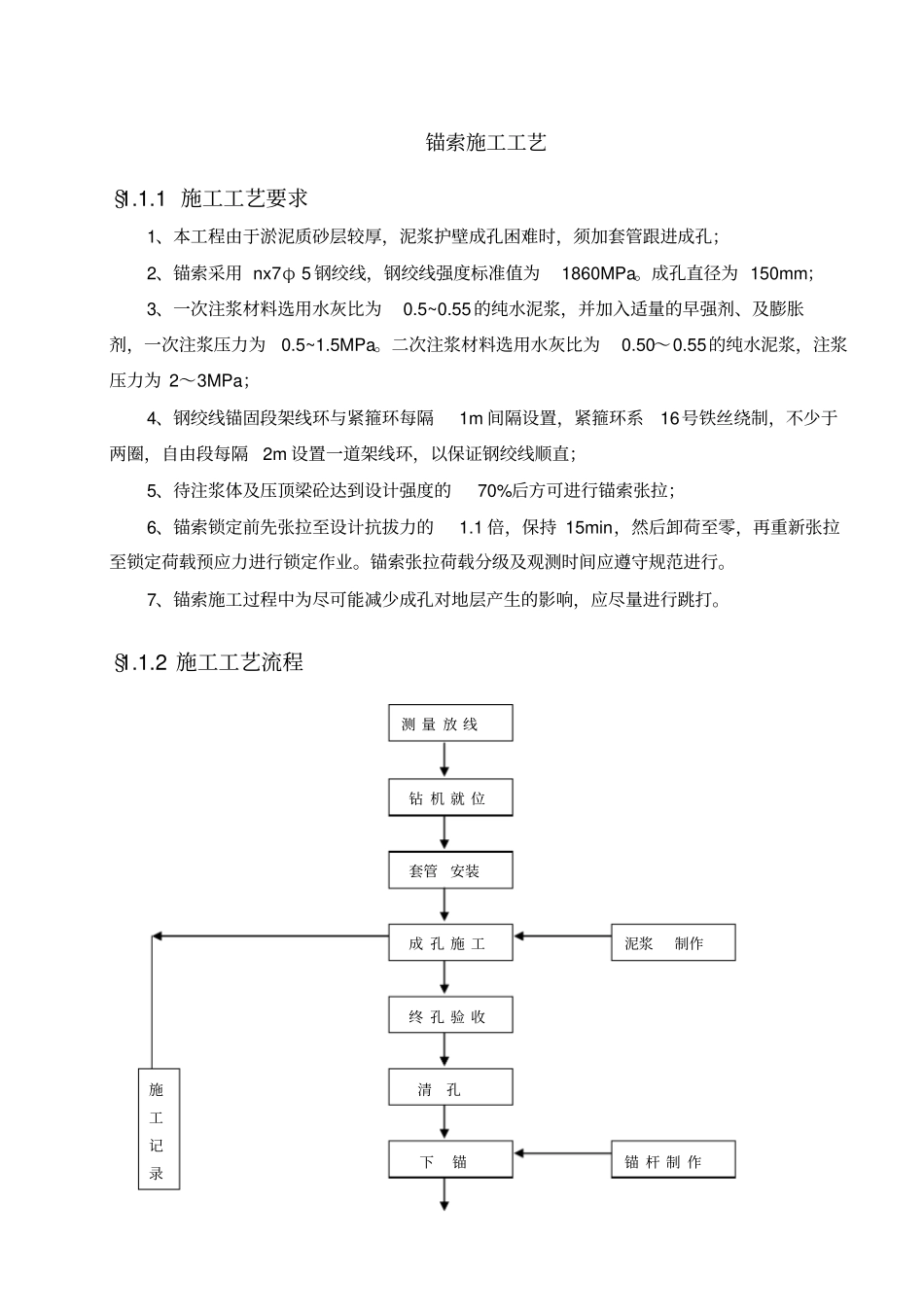

锚索施工工艺§1.1.1 施工工艺要求1、本工程由于淤泥质砂层较厚，泥浆护壁成孔困难时，须加套管跟进成孔；2、锚索采用 nx7φ 5 钢绞线，钢绞线强度标准值为1860MPa。成孔直径为 150mm；3、一次注浆材料选用水灰比为0.5~0.55的纯水泥浆，并加入适量的早强剂、及膨胀剂，一次注浆压力为0.5~1.5MPa。二次注浆材料选用水灰比为0.50～0.55的纯水泥浆，注浆压力为 2～3MPa；4、钢绞线锚固段架线环与紧箍环每隔1m 间隔设置，紧箍环系16号铁丝绕制，不少于两圈，自由段每隔2m 设置一道架线环，以保证钢绞线顺直；5、待注浆体及压顶梁砼达到设计强度的70%后方可进行锚索张拉；6、锚索锁定前先张拉至设计抗拔力的1.1 倍，保持 15min，然后卸荷至零，再重新张拉至锁定荷载预应力进行锁定作业。锚索张拉荷载分级及观测时间应遵守规范进行。7、锚索施工过程中为尽可能减少成孔对地层产生的影响，应尽量进行跳打。§1.1.2 施工工艺流程测 量 放 线钻 机 就 位锚 杆 制 作成 孔 施 工终 孔 验 收下锚泥浆制作施工记录套管安装清孔锚索套管施工工艺流程图§1.1.3 施工方法及技术措施1、场地平整土方开挖至锚索标高以上30～50cm 时留设施工平台，施工平台宽６～８M ，平台平整干爽。然后复核每排锚索的水平标高，按设计的锚索水平间距要求拉通线进行布孔，并用木桩或钢筋作为标记并编号。锚索孔位置允许偏差±50mm。锚索定位后向监理及业主申请复验。2、钻机就位根据锚索孔位移机就位，用木枋或钢板将钻机垫平稳，保证施钻过程中钻机不会有较大的晃动而影响成孔质量。对淤泥质场地应换填或铺设钢板保证钻机在施钻过程中不发生移位。3、套管安装安装前先检查潜孔锤及套管直径，要求直径偏差小于10mm。然后先安装第一节钻杆，装好后安装首节带牙套管，然后将带牙套管及钻头对准所要施工的锚索孔位。最后用罗盘仪按设计图纸的要求调整好钻机角度,角度偏差±１° 。4、成孔成孔的质量直接影响到锚索的锚固效果及有效时间，本工程采用DPJ-300 型履带式潜孔注浆、二次注浆拔出套管水泥浆拌制腰梁 施工张拉 锁定钻机，钻孔直径为150mm，钻孔位偏差不得大于± 50mm，钻机就位后，按35° 的设计角度以φ 150mm 孔径钻至超过设计深度0.2～0.3m，钻孔深度达到设计要求后，由甲方、监理人员对孔深进行查验，并作详细、完整的钻孔记录。5、清孔浆清水泵连接到钻机钻机，启动清水泵浆大量清水通过钻杆浆清水送入孔底，将孔内的泥浆及沉渣冲出...
