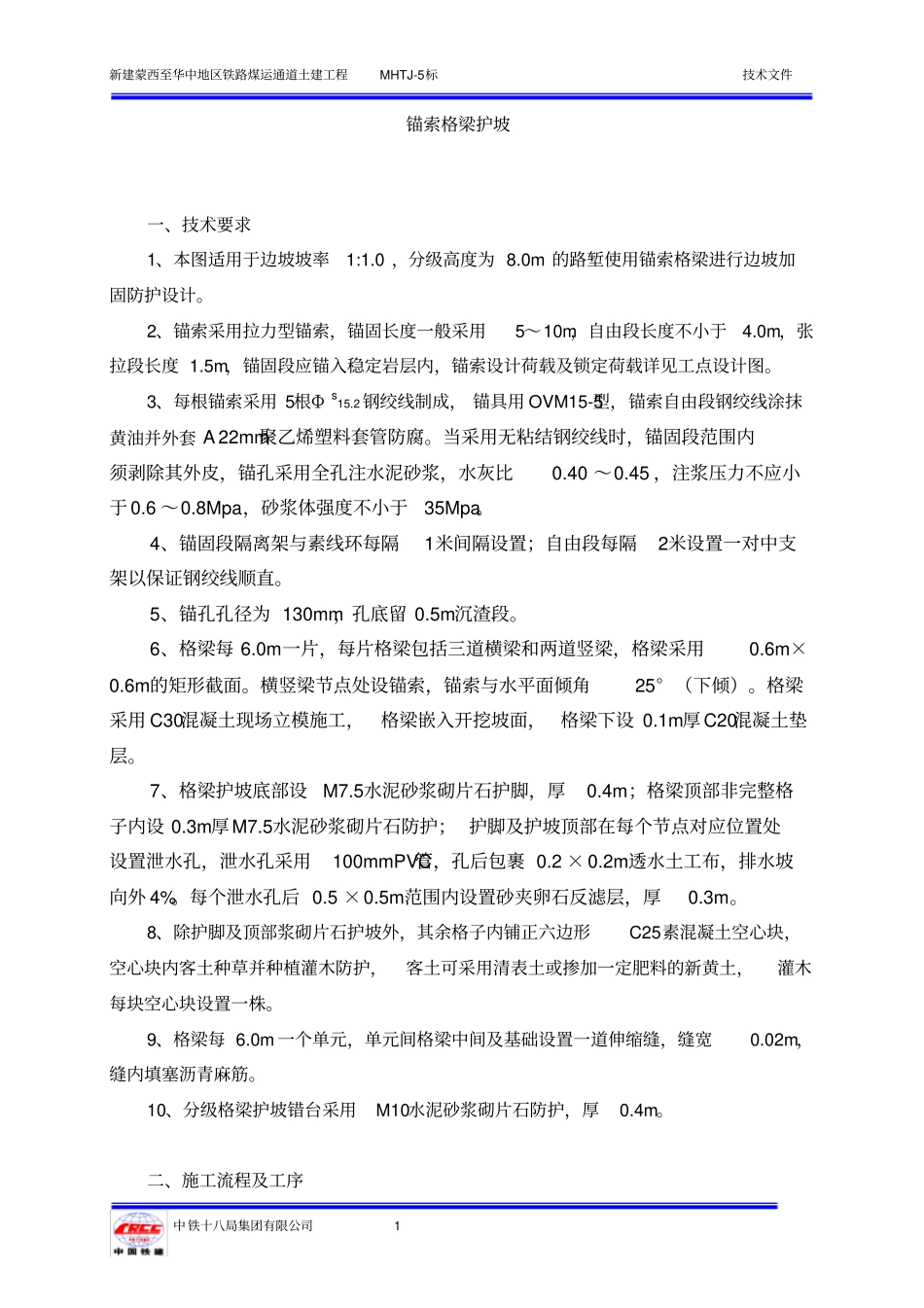

锚索格梁护坡_第2页
2/6

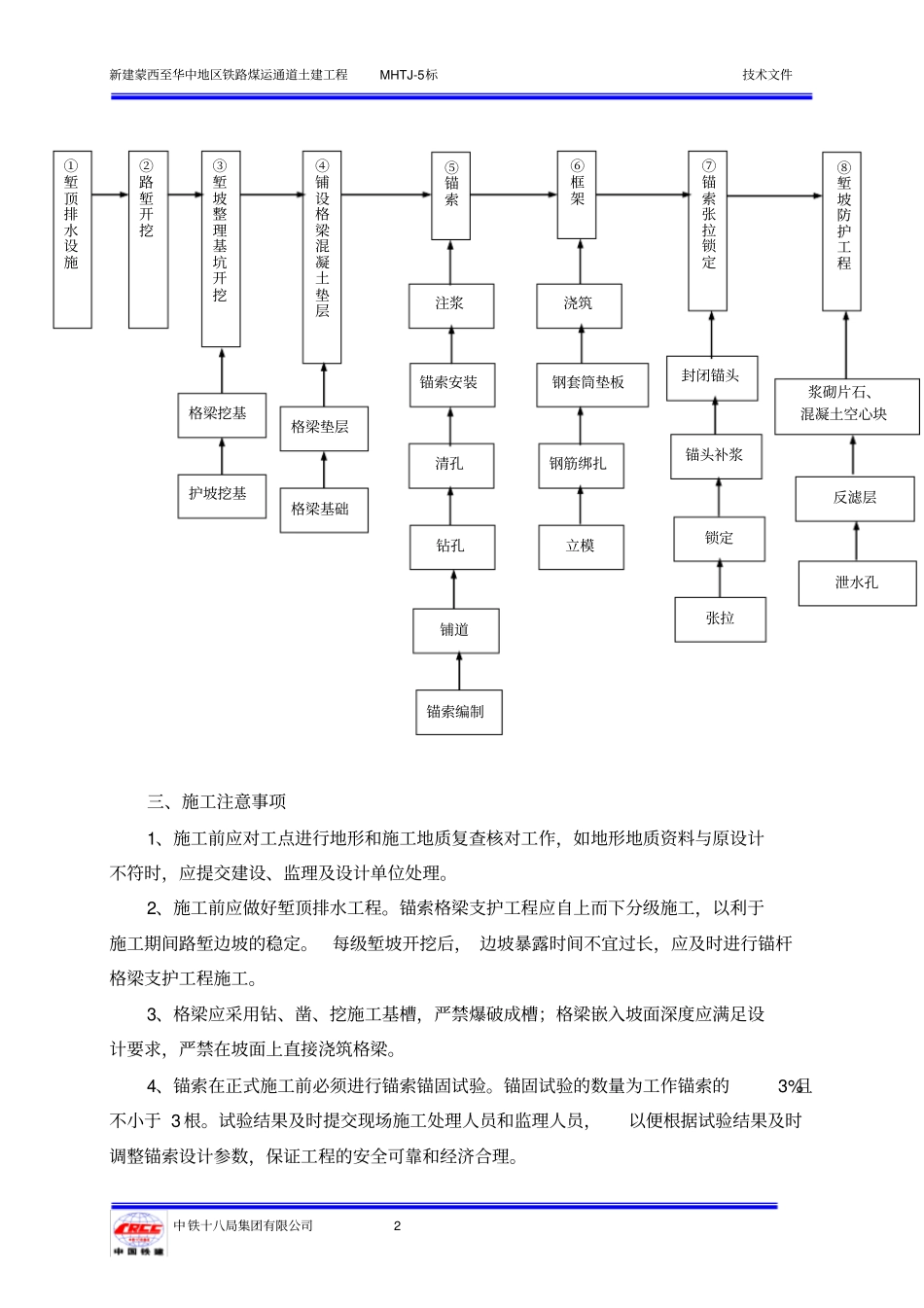

锚索格梁护坡_第3页
3/6
锚索格梁护坡新建蒙西至华中地区铁路煤运通道土建工程MHTJ-5标技术文件中 铁十八局集团有限公司 1 锚索格梁护坡一、技术要求1、本图适用于边坡坡率1:1.0 ,分级高度为 8.0m 的路堑使用锚索格梁进行边坡加固防护设计。2、锚索采用拉力型锚索,锚固长度一般采用5~10m,自由段长度不小于4.0m,张拉段长度 1.5m,锚固段应锚入稳定岩层内,锚索设计荷载及锁定荷载详见工点设计图。3、每根锚索采用 5根Φ s15.2钢绞线制成, 锚具用 OVM15-5型,锚索自由段钢绞线涂抹黄油并外套 A 22mm聚乙烯塑料套管防腐。当采用无粘结钢绞线时,锚固段范围内须剥除其外皮,锚孔采用全孔注水泥砂浆,水灰比0.40 ~0.45 ,注浆压力不应小于 0.6 ~0.8Mpa,砂浆体强度不小于35Mpa。4、锚固段隔离架与素线环每隔1米间隔设置;自由段每隔2米设置一对中支架以保证钢绞线顺直。5、锚孔孔径为 130mm,孔底留 0.5m沉渣段。6、格梁每 6.0m一片,每片格梁包括三道横梁和两道竖梁,格梁采用0.6m×0.6m的矩形截面。横竖梁节点处设锚索,锚索与水平面倾角25° (下倾)。格梁采用 C30混凝土现场立模施工,格梁嵌入开挖坡面, 格梁下设 0.1m厚 C20混凝土垫层。7、格梁护坡底部设M7.5水泥砂浆砌片石护脚,厚0.4m;格梁顶部非完整格子内设 0.3m厚 M7.5水泥砂浆砌片石防护; 护脚及护坡顶部在每个节点对应位置处设置泄水孔,泄水孔采用100mmPVC管,孔后包裹 0.2 × 0.2m透水土工布,排水坡向外 4%。每个泄水孔后 0.5 ×0.5m范围内设置砂夹卵石反滤层,厚0.3m。8、除护脚及顶部浆砌片石护坡外,其余格子内铺正六边形C25素混凝土空心块,空心块内客土种草并种植灌木防护,客土可采用清表土或掺加一定肥料的新黄土,灌木每块空心块设置一株。9、格梁每 6.0m 一个单元,单元间格梁中间及基础设置一道伸缩缝,缝宽0.02m,缝内填塞沥青麻筋。10、分级格梁护坡错台采用M10水泥砂浆砌片石防护,厚0.4m。二、施工流程及工序新建蒙西至华中地区铁路煤运通道土建工程MHTJ-5标技术文件中 铁十八局集团有限公司 2 三、施工注意事项1、施工前应对工点进行地形和施工地质复查核对工作,如地形地质资料与原设计不符时,应提交建设、监理及设计单位处理。2、施工前应做好堑顶排水工程。锚索格梁支护工程应自上而下分级施工,以利于施工期间路堑边坡的稳定。每级堑坡开挖后, 边坡暴露时间不宜过长,应及时进行锚杆格梁支护工程施工。3、格梁应采用钻、凿、挖施工基...
