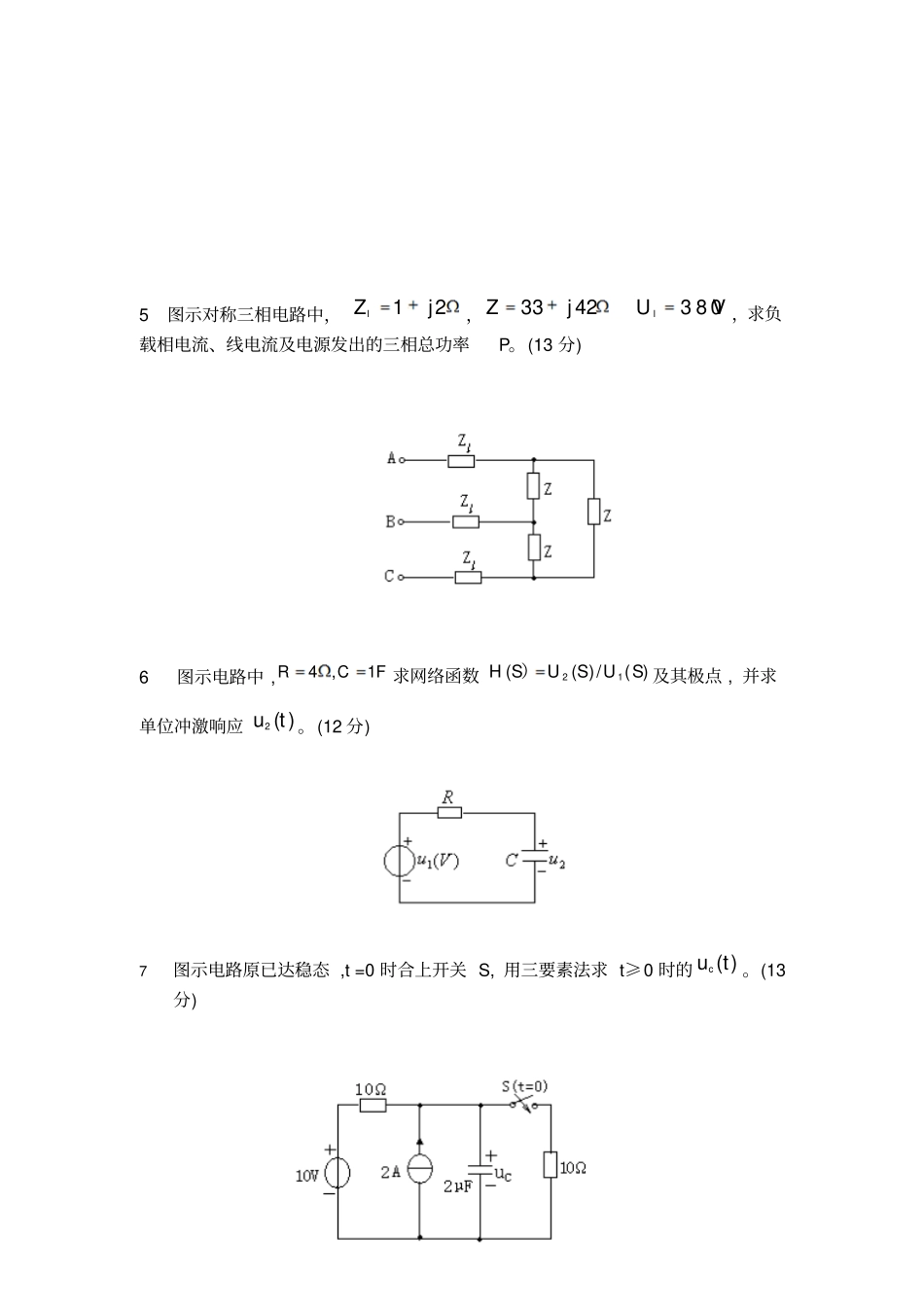

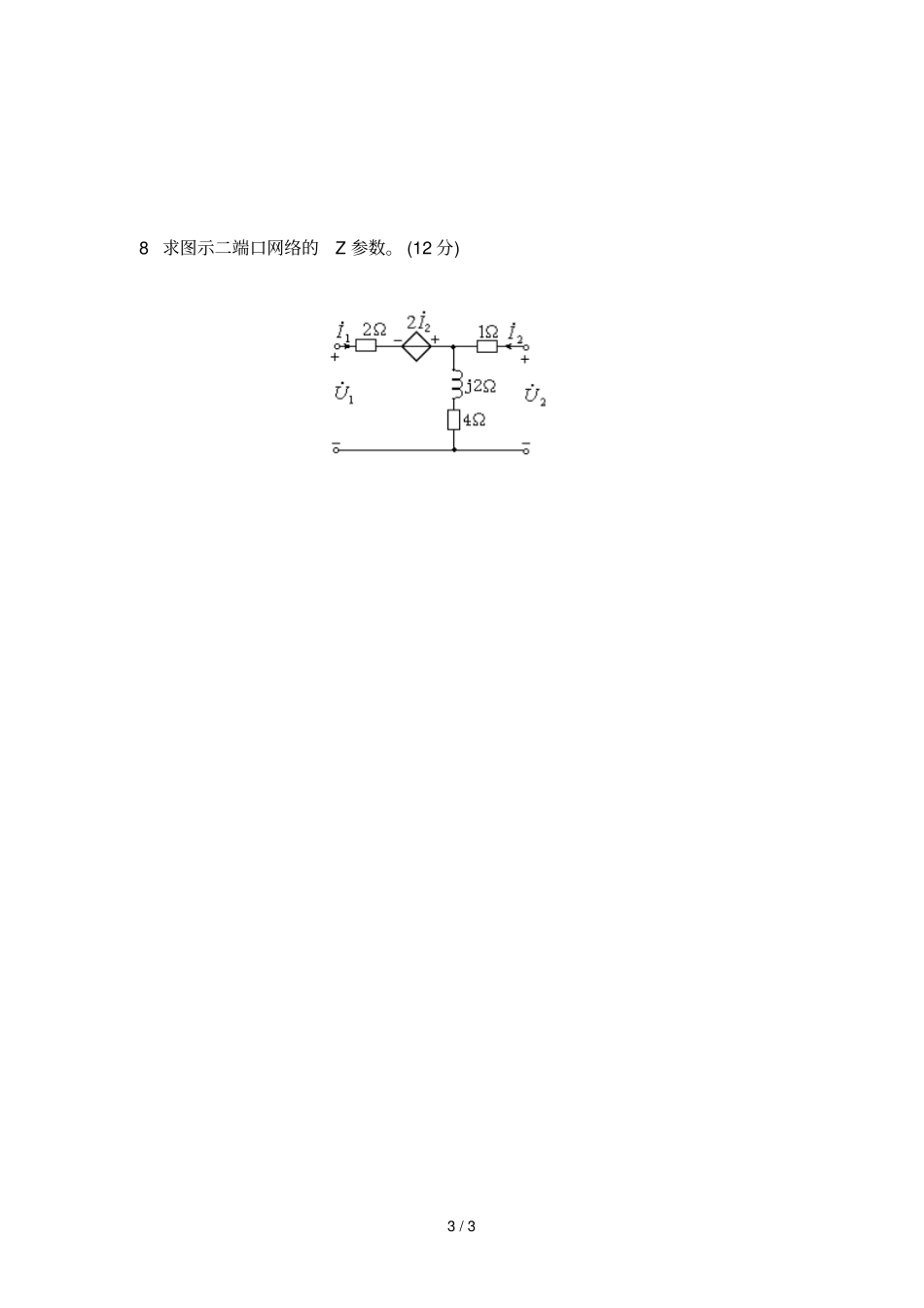

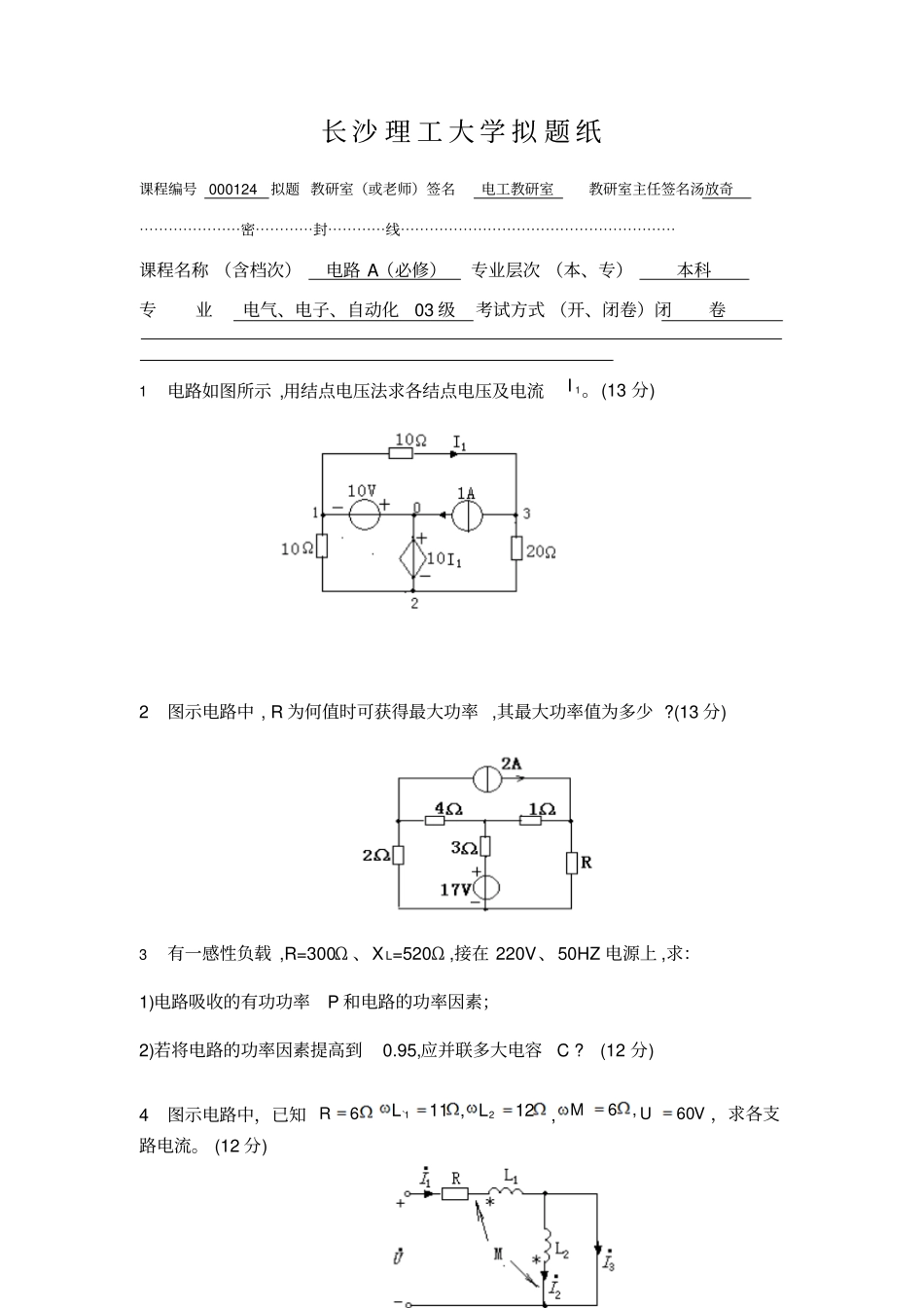

长 沙 理 工 大 学 拟 题 纸课程编号 000124 拟题 教研室（或老师）签名电工教研室教研室主任签名汤放奇⋯⋯⋯⋯⋯⋯⋯密⋯⋯⋯⋯封⋯⋯⋯⋯线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯课程名称 （含档次）电路 A（必修）专业层次 （本、专）本科专业电气、电子、自动化03 级考试方式 （开、闭卷）闭卷1电路如图所示 ,用结点电压法求各结点电压及电流1I 。(13 分)2 图示电路中 , R 为何值时可获得最大功率 ,其最大功率值为多少 ?(13 分) 3有一感性负载 ,R=300Ω 、X L=520Ω ,接在 220V、50HZ 电源上 ,求：1)电路吸收的有功功率P 和电路的功率因素；2)若将电路的功率因素提高到0.95,应并联多大电容C ? (12 分) 4 图示电路中，已知6R12,1121`LL,,6MVU60，求各支路电流。 (12 分)5 图示对称三相电路中，21jZl，4233jZVU l3 8 0 ，求负载相电流、线电流及电源发出的三相总功率P。(13 分) 6 图示电路中 ,FCR1,4求网络函数)(/)((12SUSUSH）及其极点 , 并求单位冲激响应)(2 tu。(12 分)7图示电路原已达稳态 ,t =0 时合上开关 S, 用三要素法求 t≥0 时的)(tuc。(13分)3 / 3 8 求图示二端口网络的Z 参数。 (12 分)
