门禁设备现场安装施工注意事项

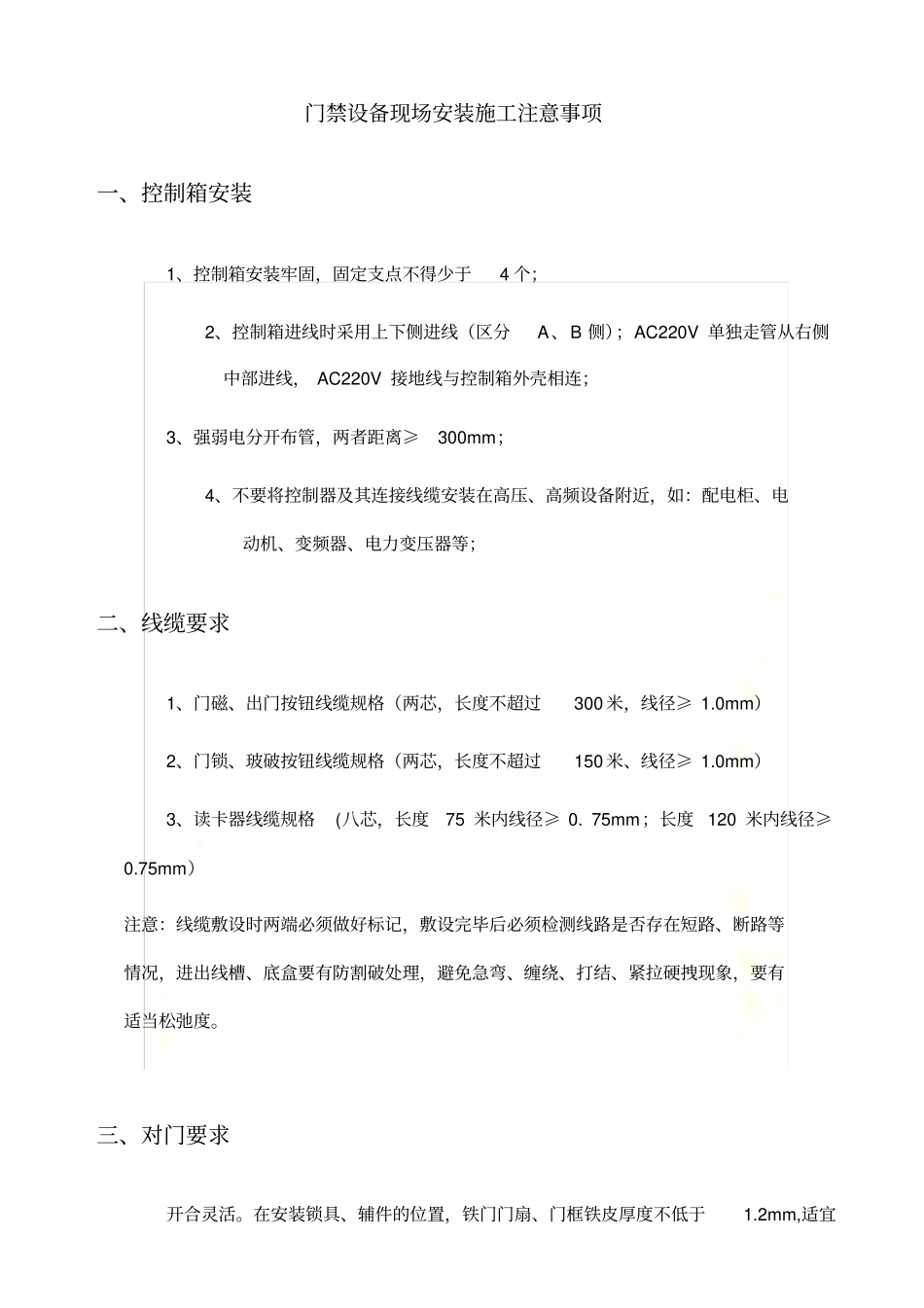

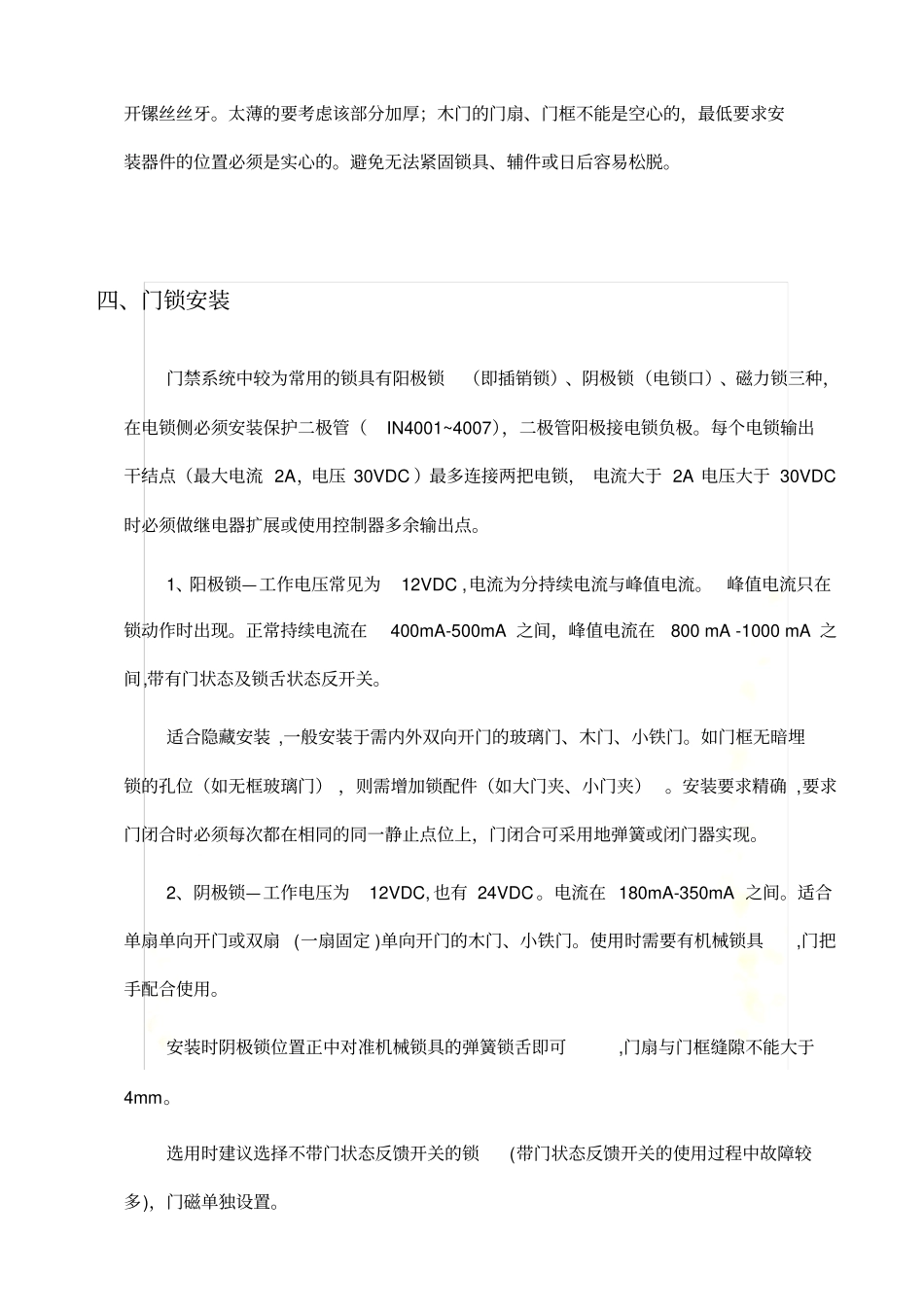

门禁设备现场安装施工注意事项门禁设备现场安装施工注意事项一、控制箱安装1、控制箱安装牢固，固定支点不得少于4 个；2、控制箱进线时采用上下侧进线（区分A、B 侧）；AC220V 单独走管从右侧中部进线， AC220V 接地线与控制箱外壳相连；3、强弱电分开布管，两者距离≥300mm；4、不要将控制器及其连接线缆安装在高压、高频设备附近，如：配电柜、电动机、变频器、电力变压器等；二、线缆要求1、门磁、出门按钮线缆规格（两芯，长度不超过300 米，线径≥ 1.0mm）2、门锁、玻破按钮线缆规格（两芯，长度不超过150 米、线径≥ 1.0mm）3、读卡器线缆规格(八芯，长度75 米内线径≥ 0. 75mm；长度 120 米内线径≥0.75mm）注意：线缆敷设时两端必须做好标记，敷设完毕后必须检测线路是否存在短路、断路等情况，进出线槽、底盒要有防割破处理，避免急弯、缠绕、打结、紧拉硬拽现象，要有适当松弛度。三、对门要求开合灵活。在安装锁具、辅件的位置，铁门门扇、门框铁皮厚度不低于1.2mm,适宜开镙丝丝牙。太薄的要考虑该部分加厚；木门的门扇、门框不能是空心的，最低要求安装器件的位置必须是实心的。避免无法紧固锁具、辅件或日后容易松脱。四、门锁安装门禁系统中较为常用的锁具有阳极锁（即插销锁）、阴极锁（电锁口）、磁力锁三种，在电锁侧必须安装保护二极管（IN4001~4007），二极管阳极接电锁负极。每个电锁输出干结点（最大电流 2A，电压 30VDC ）最多连接两把电锁， 电流大于 2A 电压大于 30VDC时必须做继电器扩展或使用控制器多余输出点。1、阳极锁—工作电压常见为12VDC ,电流为分持续电流与峰值电流。峰值电流只在锁动作时出现。正常持续电流在400mA-500mA 之间，峰值电流在800 mA -1000 mA 之间,带有门状态及锁舌状态反开关。适合隐藏安装 ,一般安装于需内外双向开门的玻璃门、木门、小铁门。如门框无暗埋锁的孔位（如无框玻璃门） ，则需增加锁配件（如大门夹、小门夹） 。安装要求精确 ,要求门闭合时必须每次都在相同的同一静止点位上，门闭合可采用地弹簧或闭门器实现。2、阴极锁—工作电压为12VDC, 也有 24VDC 。电流在 180mA-350mA 之间。适合单扇单向开门或双扇 (一扇固定 )单向开门的木门、小铁门。使用时需要有机械锁具,门把手配合使用。安装时阴极锁位置正中对准机械锁具的弹簧锁舌即可,门扇与门框缝隙不能大于4mm。选用时建议选择不带门状态反馈开关的锁(带门状态反馈开关的使用过程中故障较...
