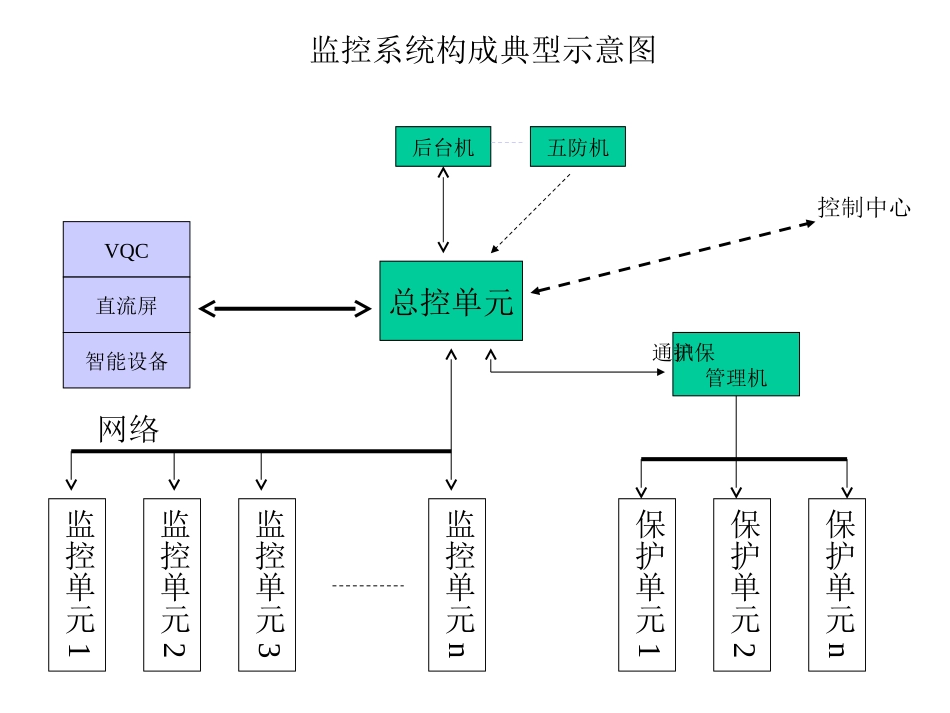

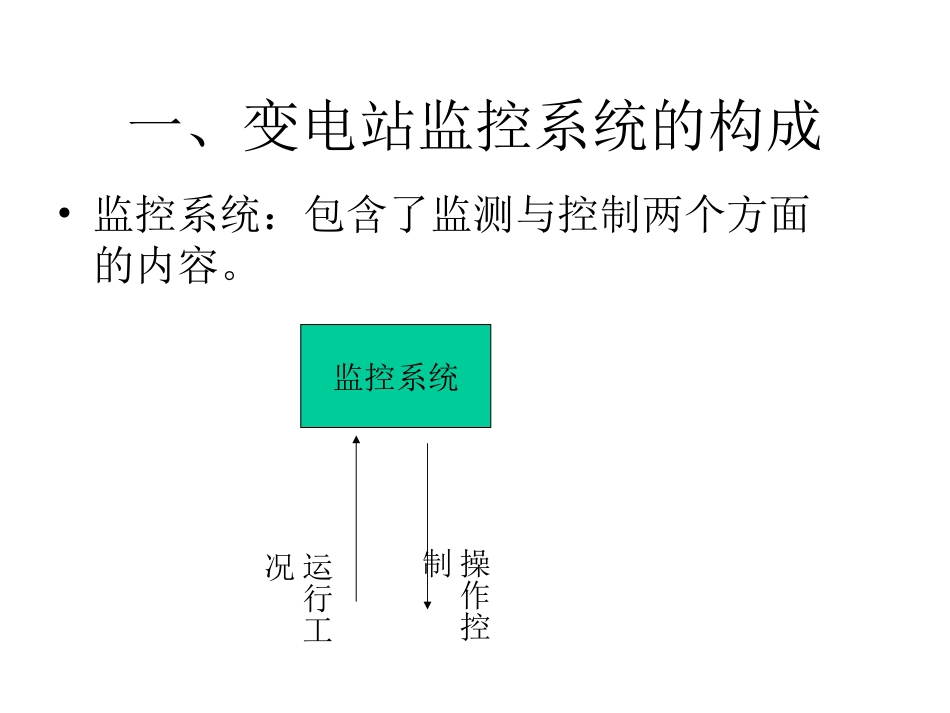

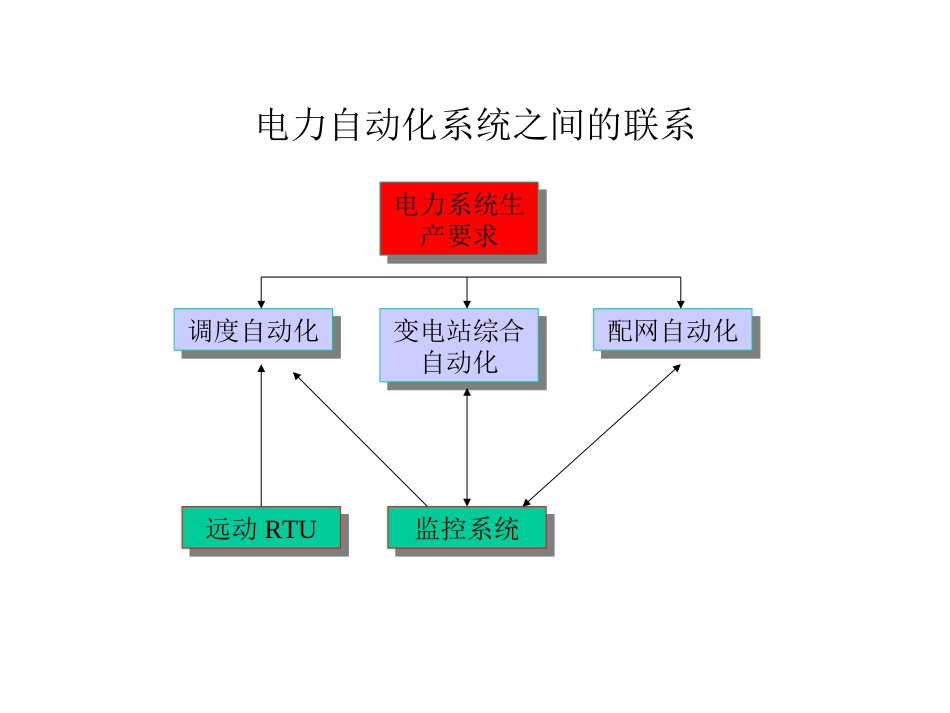

电力自动化系统之间的联系调度自动化调度自动化变电站综合自动化变电站综合自动化配网自动化配网自动化监控系统监控系统远动RTU远动RTU电力系统生产要求电力系统生产要求一、变电站监控系统的构成•监控系统：包含了监测与控制两个方面的内容。监控系统运行工况操作控制后台机总控单元监控单元1监控单元2监控单元3监控单元n网络保护单元1保护单元2保护单元n保护通讯管理机VQC直流屏智能设备五防机控制中心监控系统构成典型示意图二、常见监控系统类型•2.1常见的监控系统类型如下：•BJ系列：（BJ-1、2、3、F3）厂家:南自院系统所•DISA系列：(DISA-1、2、3）厂家:南自院电网公司•SLC系列：厂家:南自院自控所NSA系列：厂家:南京电研公司监控后台软件厂家厂家软件名称软件名称应用应用备注备注BJFJNT广泛NS2000广泛DISADISA-100少RD800少UNIX工作站NSANSA2000少其他SLC少北京南瑞少控制中心三、四遥及其含义•1、遥测•2、遥信•3、遥控•4、遥调•电流、电压、功率、频率等运行工况•开关、信号•断路器、刀闸的操作•主变升降压、急停3.1遥测的采集监控装置CT变换A/D转换CPU后台机编码转发3.2遥信的采集+XM-译码电路编码CPU转发GNDVCC光耦3.3遥控的实现参见系统示意图3.4遥调的实现参见系统示意图四、主变档位的采集•主变档位的采集方式，按其实现手段来分，可分为遥信判档与遥测判档两类•遥信判档：•1、遥信一一对应方式•2、个位加十位方式•3、BCD编码方式•遥测判档：•1、电阻分压式•2、4-20mA电流环五、监控术语介绍•1、遥信：实遥信、虚遥信、全遥信、变化遥信、遥信变位、计算遥信、开关双遥信•2、SOE事件顺序记录•3、遥测：变化遥测、全遥测、计算遥测、遥测越限•4、返校：遥控返校、定值返校•5、微机保护信息：定值、采样值、开关量、保护事件（跳闸）报告、自检报告、区号•微机保护压板的类型•6、校时：GPS的作用、广播校时、脉冲校时•7、串口通信与网络通信•串口：RS232、RS422、RS485•网络：CAN网、LON网、以太网保护及监控系统最新技术发展前景1、数据横向联系加强：•小电流选线、•故障测距定位、•综合VQC控制2、信息融合技术：全站网络通信平台，信息共享3、光信号处理技术在系统中的应用：•光纤通信、•光电式互感器、•光纤纵差保护、•弧光保护六、常见故障及处理（以BJ+FJNT监控系统为例，其他监控类型以此作参考）遥控故障1故障现象：遥控开关时，总提示“遥控超时”。处理方法：出现该故障现象的原因是在监控后台机下发遥控命令报文的规定时间内未收到遥控返校报文。监控单元故障、总控故障、通道通信中断、后台监控系统SCADA退出等均可能导致该现象的发生。可按照先近后远的方式进行检查：•1、检查后台监控系统运行是否正常；•2、检查总控单元至后台机的通信是否正常；•3、检查总控单元及监控单元运行是否正常。遥控故障2故障现象：遥控过程中，提示“遥控返校错”。处理方法：出现该故障现象的原因是监控后台机下发的遥控命令报文与返校报文不相符，通常为遥控过程中监控单元无法采集到遥控分合闸返校开入量。实际可能导致该现象的原因可能有：•1、监控开关操作板上“工作/自检”钥匙切换在自检位置；•2、外部遥控24V电源未能在遥控过程中加至开关操作板上，如监控单元电源板上遥控启动继电器坏（BJ-3旧机箱）或总控单元上公共的遥控24V电源无法启动（BJ-3新机箱）。遥控故障3故障现象：遥控返校正确，但确认执行后，开关无变化。•处理方法：出现该故障现象，首先可以确定上下行通信均良好，问题应出在外部二次回路上。按其可能的原因可进行如下检查：•1、检查遥控压板是否投入良好；•2、检查二次回路中相关“远方/就地”（或“运行/检修”）切换开关是否切换至“远方”（或“运行”）位置。•3、检查是否因联锁回路闭锁所致（如GIS的相关联锁、电容器的VQC远方/就地切换等）。遥控故障4故障现象：遥跳开关出口后重合闸动作。处理方法：出现该故障现象，如果监控单元是与常规保护接口的，说明监控单元HHJ放电接点与保护重合闸的连接之间出了问题，如果是与微机保护接口的，说明监控遥控接点错接到了保护跳闸回路上。•前者应检...
