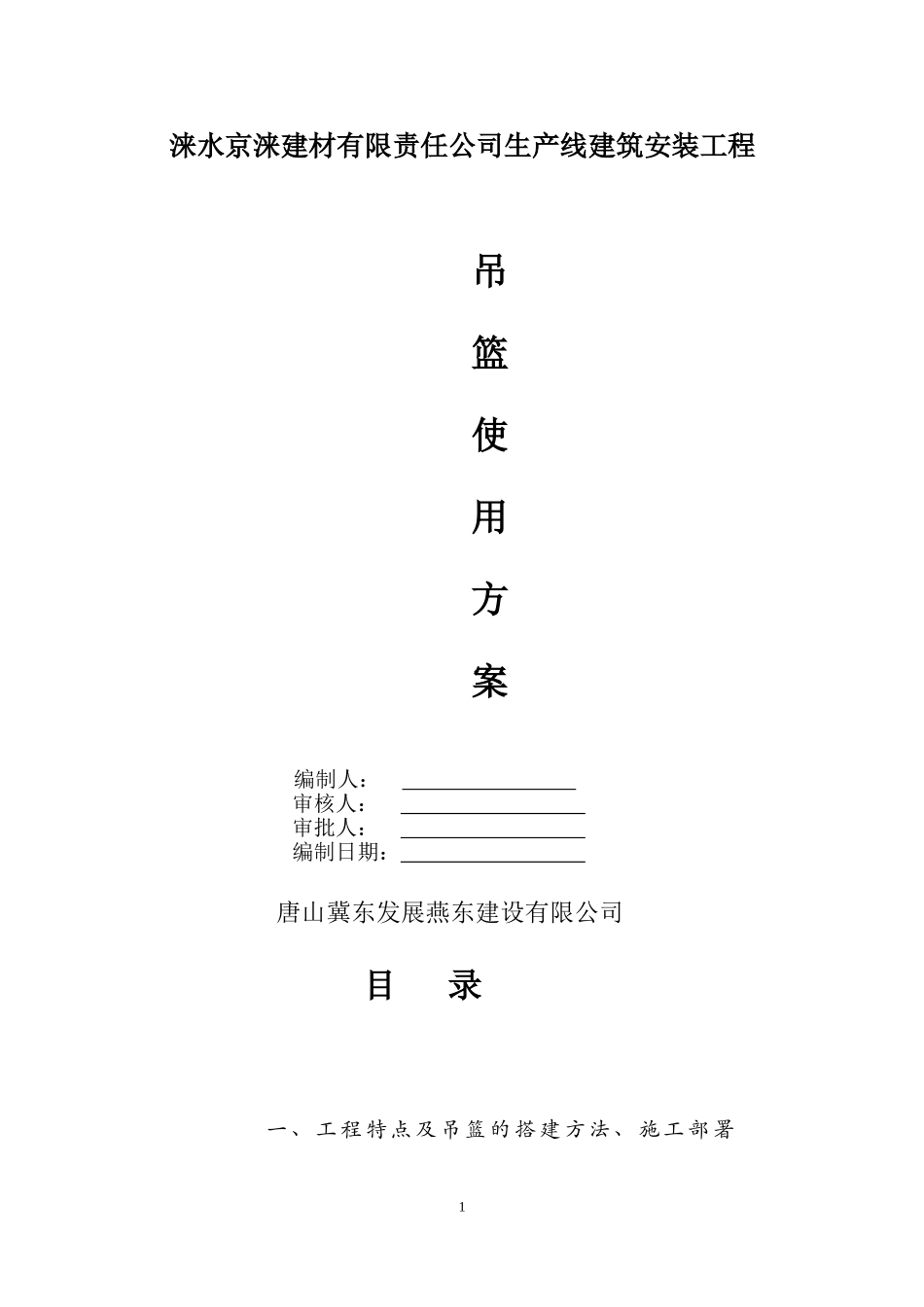

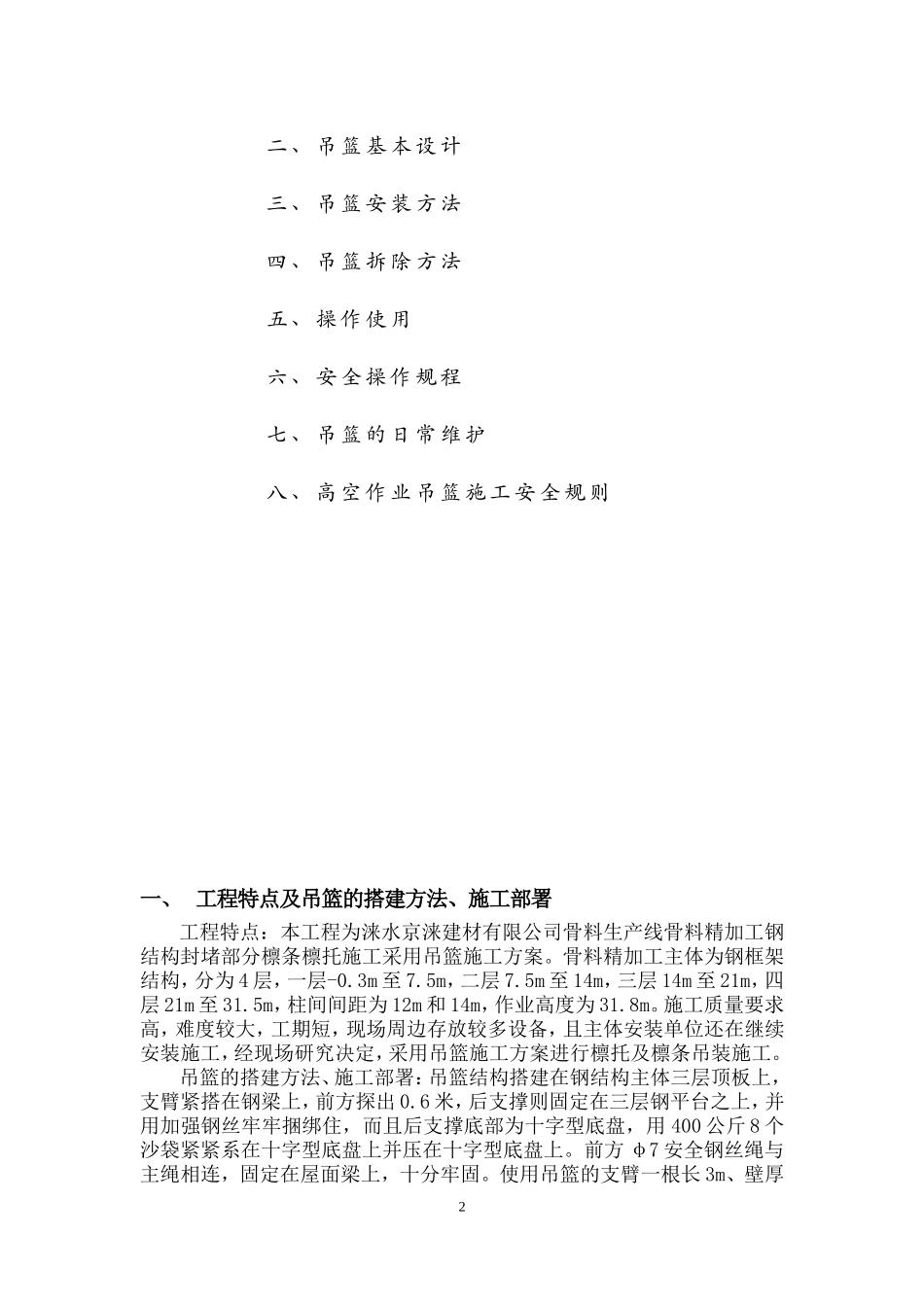

涞水京涞建材有限责任公司生产线建筑安装工程吊篮使用方案编制人：审核人：审批人：编制日期：唐山冀东发展燕东建设有限公司目录一、工程特点及吊篮的搭建方法、施工部署1二、吊篮基本设计三、吊篮安装方法四、吊篮拆除方法五、操作使用六、安全操作规程七、吊篮的日常维护八、高空作业吊篮施工安全规则一、工程特点及吊篮的搭建方法、施工部署工程特点：本工程为涞水京涞建材有限公司骨料生产线骨料精加工钢结构封堵部分檩条檩托施工采用吊篮施工方案。骨料精加工主体为钢框架结构，分为4层，一层-0.3m至7.5m，二层7.5m至14m，三层14m至21m，四层21m至31.5m，柱间间距为12m和14m，作业高度为31.8m。施工质量要求高，难度较大，工期短，现场周边存放较多设备，且主体安装单位还在继续安装施工，经现场研究决定，采用吊篮施工方案进行檩托及檩条吊装施工。吊篮的搭建方法、施工部署：吊篮结构搭建在钢结构主体三层顶板上，支臂紧搭在钢梁上，前方探出0.6米，后支撑则固定在三层钢平台之上，并用加强钢丝牢牢捆绑住，而且后支撑底部为十字型底盘，用400公斤8个沙袋紧紧系在十字型底盘上并压在十字型底盘上。前方φ7安全钢丝绳与主绳相连，固定在屋面梁上，十分牢固。使用吊篮的支臂一根长3m、壁厚23.75mm、宽70mm、高60mm和一根长3m、壁厚3.75mm、宽60mm、高50mm两根方形铁管用高强度螺栓紧固，量外伸距离为0.6m量内距离为5.4m前后比例为1：9，如果负重400kg前方可吊物重量达3600kg。而使用的吊篮及人员使用材料的总重不超过300kg.如果移动吊篮，则该区域檩条施工完毕后，降吊篮至地面，钢丝绳处于松弛状态，在地面卸掉钢丝绳，挪动悬挂吊臂至新工作位置，重新安装，连接钢丝绳，升降吊篮开始下步施工。二、吊篮基本设计（一）基本组成：脚踏葫芦升降吊篮主要构件由支撑设施（吊臂根部压配重砂袋）、脚踏葫芦及安全锁、钢制吊篮平台、吊篮主绳（φ9）(部分吊篮主绳采用φ12.5)及安全缆绳（φ20）构成。本工程吊篮为单层，净高为1.28米，宽0.7米。吊篮内侧距建筑物间隙为100～150mm，两个吊篮支架之间的间距不得大于200mm。1、吊篮平台：平台采用型钢焊接成篮片，由螺栓连接成内宽度为0.7米，可组合成6米、4米、2米等多种型号工作平台，本工程考虑采用4米。吊篮额定荷载为0.4吨。2、提升机构：提升机采用新型脚踏葫芦，钢丝绳选用金属芯钢丝绳，直径为9或12.5毫米。3、悬挑结构：悬挑吊臂采用80×60×4.75型钢方管和70×50×4.75型钢方管插接，(部分采用10#槽钢和钢管φ48×3.5焊接组合而成，少量采用三钢管φ48×3.5组合而成)插接长度为250毫米，插接部分用直径18毫米的螺栓固定，吊臂长6米。悬挑梁根部用由砂袋组成的配重牢固压实，并用铅丝与吊臂固定。4、配重设计：悬挑吊臂的固定端采用预制混凝土块作为配重，每根挑梁后配重不小于400kg。在正常工作状态下，吊篮的悬挂机构应配置足够质量的配重，配重力矩与前倾力矩的比值不得小于2。5、安全装置：5.1安全锁：在吊篮平台边侧的工作绳提升机上方装置安全锁，以限制篮体倾斜和保证吊篮不下坠的独立制动的保护机构。5.2闭锁装置：闭锁装置（保险卡）以防止脚踏葫芦在吊篮平台正常工作时，由于误碰撞松卸手柄使夹紧板松弛，造成吊篮平台突然下滑事故。5.3安全缆绳：每个吊篮内设一条安全绳，6米吊篮内设两条安全绳，安全绳固定在建3筑物内有可靠连接之处，如构造柱上；当建筑物内没有可靠连接处时，在洞口梁内侧用架管固定，每条安全绳上设一个安全锁，在吊篮内的施工人员系好安全带，并将安全带挂在安全锁上。安全绳应能顺利通过安全锁，当平台运行速度达到安全锁锁绳速度时，安全锁应迅速锁住安全绳，使平台可靠地停住。安全锁不可自动复位。（二）支设要点吊篮施工工艺：地面组装篮体――钢平台架设挑梁及固定砼块――安装承重绳――－安装安全锁和脚踏葫芦――－检查验收待升降三、吊篮安装方法：1、设备安装前，检查安全锁各脚踏板在摇动时是否灵活可靠。2、悬挂结构的稳定性是吊篮脚手架施工安全的关键，必须保障自身结构的稳定和吊篮平台升降、使用时的稳定性。挑梁探出建筑物的一端应稍高于另一端，挑梁根部与横杆、配重应连...
