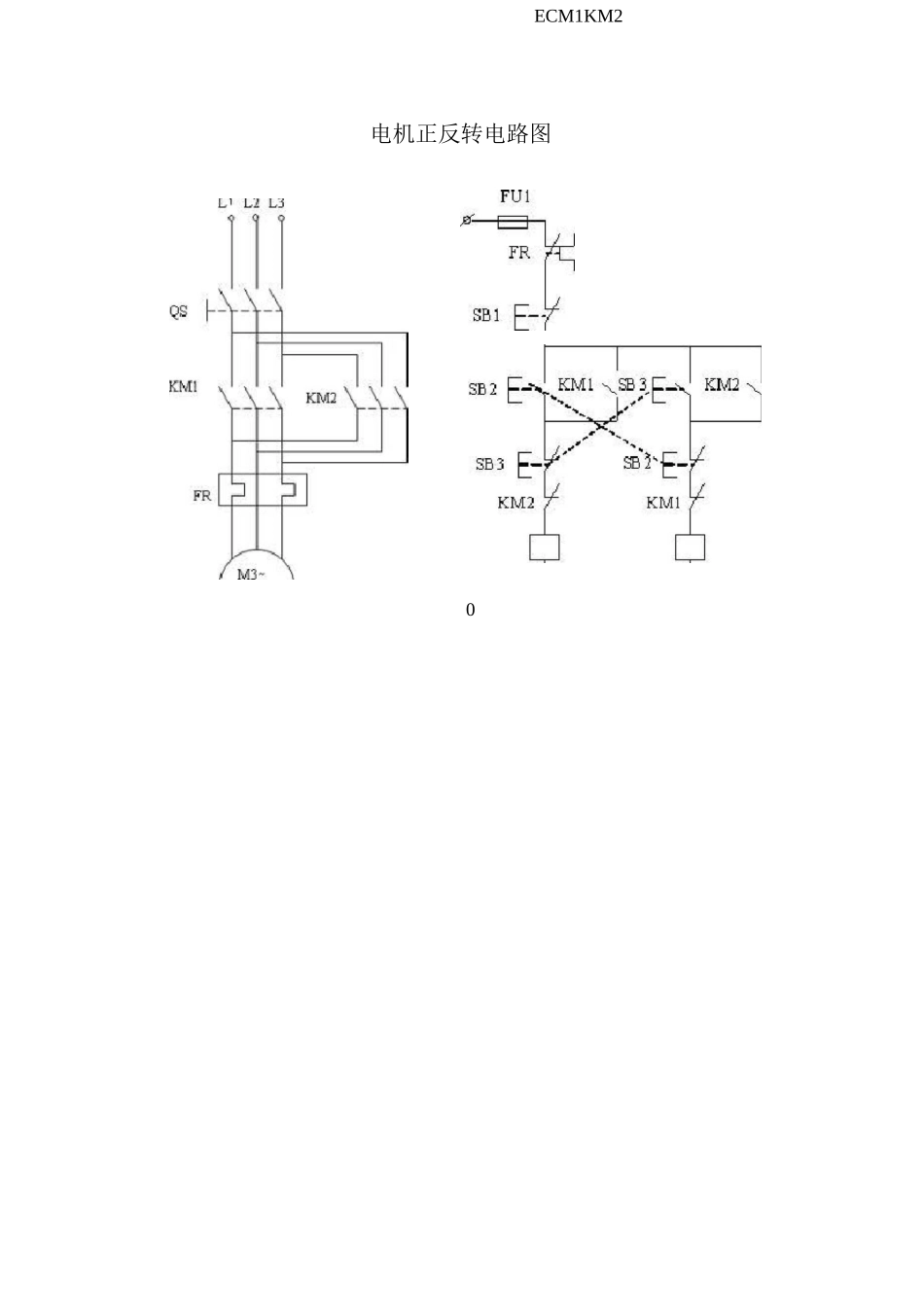

电机正反转电路图

电机正反转电路图_第1页
1/8
电机正反转电路图_第2页
2/8
电机正反转电路图_第3页
3/8

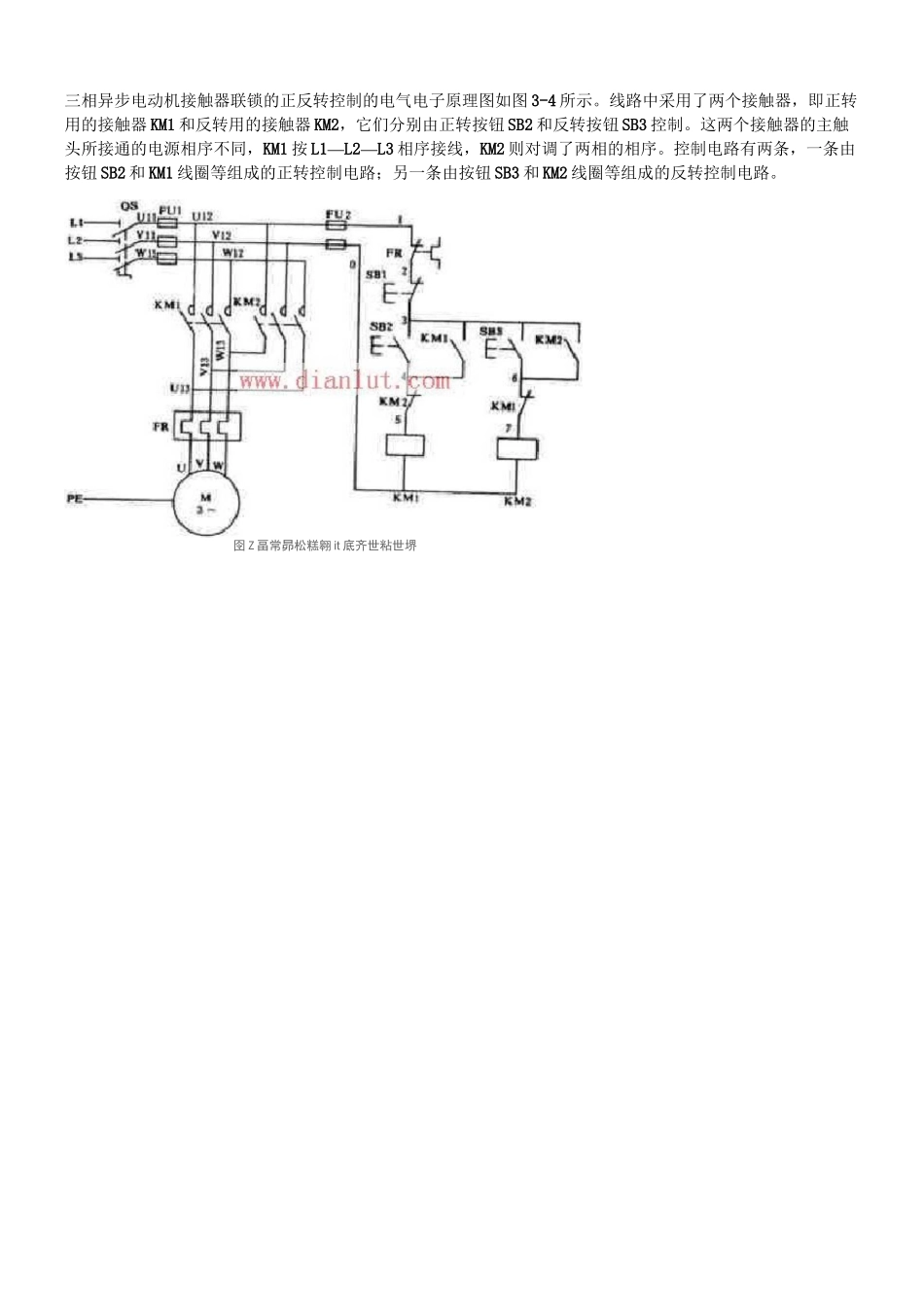

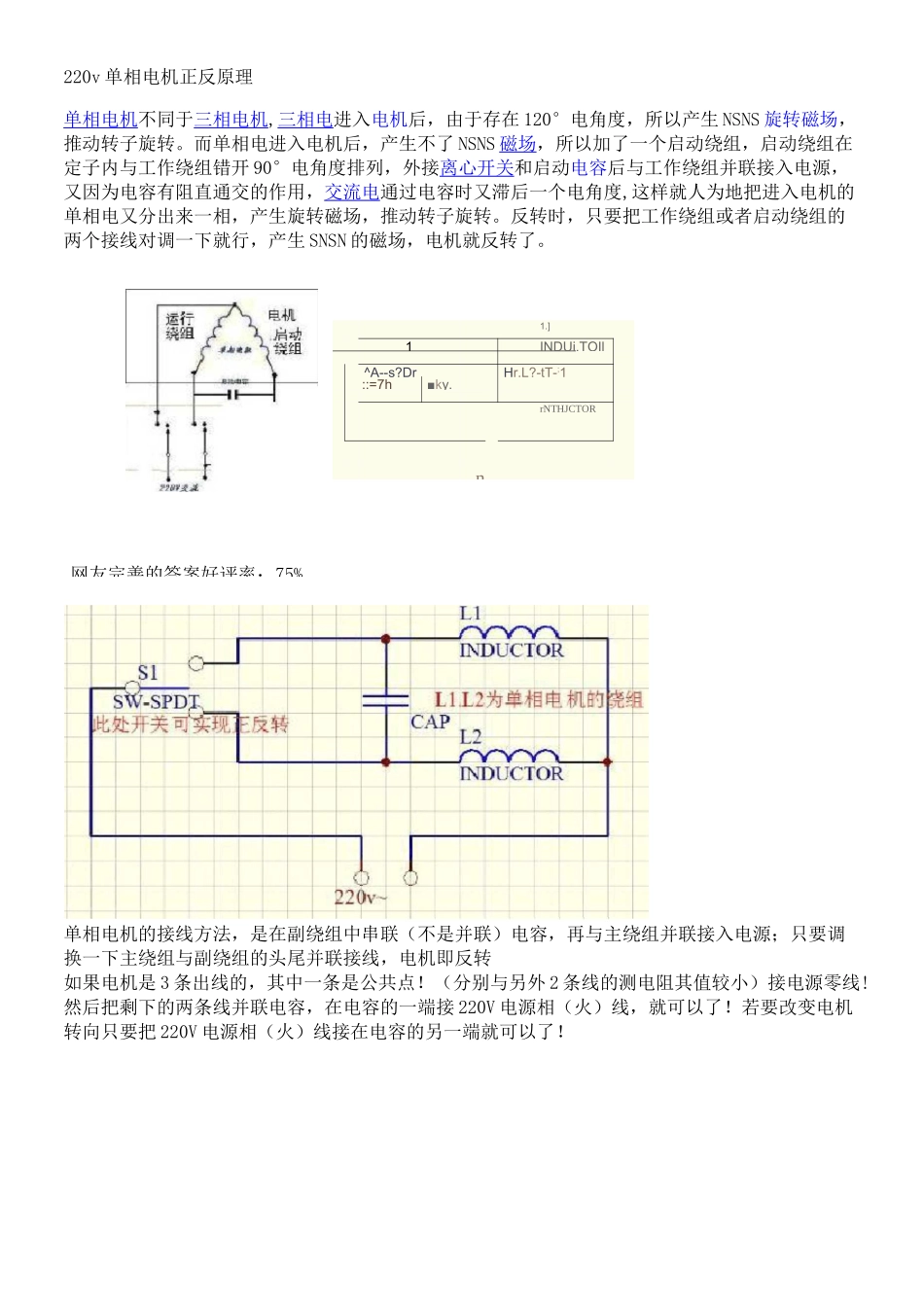

0ECM1KM2电机正反转电路图三相异步电动机接触器联锁的正反转控制的电气电子原理图如图 3-4 所示。线路中采用了两个接触器,即正转用的接触器 KM1 和反转用的接触器 KM2,它们分别由正转按钮 SB2 和反转按钮 SB3 控制。这两个接触器的主触头所接通的电源相序不同,KM1 按 L1—L2—L3 相序接线,KM2 则对调了两相的相序。控制电路有两条,一条由按钮 SB2 和 KM1 线圈等组成的正转控制电路;另一条由按钮 SB3 和 KM2 线圈等组成的反转控制电路。囹 Z 畐常昴松糕翱 it 底齐世粘世堺1.]1INDUi.TOIl^A--s?DrHr.L?-tT-;1::=7h■ky.rNTHJCTORn220v 单相电机正反原理单相电机不同于三相电机,三相电进入电机后,由于存在 120°电角度,所以产生 NSNS 旋转磁场,推动转子旋转。而单相电进入电机后,产生不了 NSNS 磁场,所以加了一个启动绕组,启动绕组在定子内与工作绕组错开 90°电角度排列,外接离心开关和启动电容后与工作绕组并联接入电源,又因为电容有阻直通交的作用,交流电通过电容时又滞后一个电角度,这样就人为地把进入电机的单相电又分出来一相,产生旋转磁场,推动转子旋转。反转时,只要把工作绕组或者启动绕组的两个接线对调一下就行,产生 SNSN 的磁场,电机就反转了。单相电机的接线方法,是在副绕组中串联(不是并联)电容,再与主绕组并联接入电源;只要调换一下主绕组与副绕组的头尾并联接线,电机即反转如果电机是 3 条出线的,其中一条是公共点!(分别与另外 2 条线的测电阻其值较小)接电源零线!然后把剩下的两条线并联电容,在电容的一端接 220V 电源相(火)线,就可以了!若要改变电机转向只要把 220V 电源相(火)线接在电容的另一端就可以了!网友完善的答案好评率:75%笼型电动机正反转的控制线路(电路图)发布:|作者:| 来源:jiasonghu|查看:775 次|用户关注:接通电源让 KMF--线圈通电其主触点闭合三相电源 ABC 分别通入电机三相绕组 UVW,电动机正转。KMF 线圈断电,主触点打开,电机停。让 KMR 线圈通电一其主触点闭合三相电源 ABC 通入电机三相绕组变为 A—U 未变,但 B—W,C—V。电动 T 笼型电动机正反转的控制线路要使电动机给够实现反转,只要把接到电源的任意两根联线对调一头即可。为此用两个接触器来实现这一要求。设 KMF 为实现电机正转的接触器,KMR 为实现电机反转的接触器。合上--S笼型电动机正反转的控制线路要使电动机给够实现反转,只要把...
