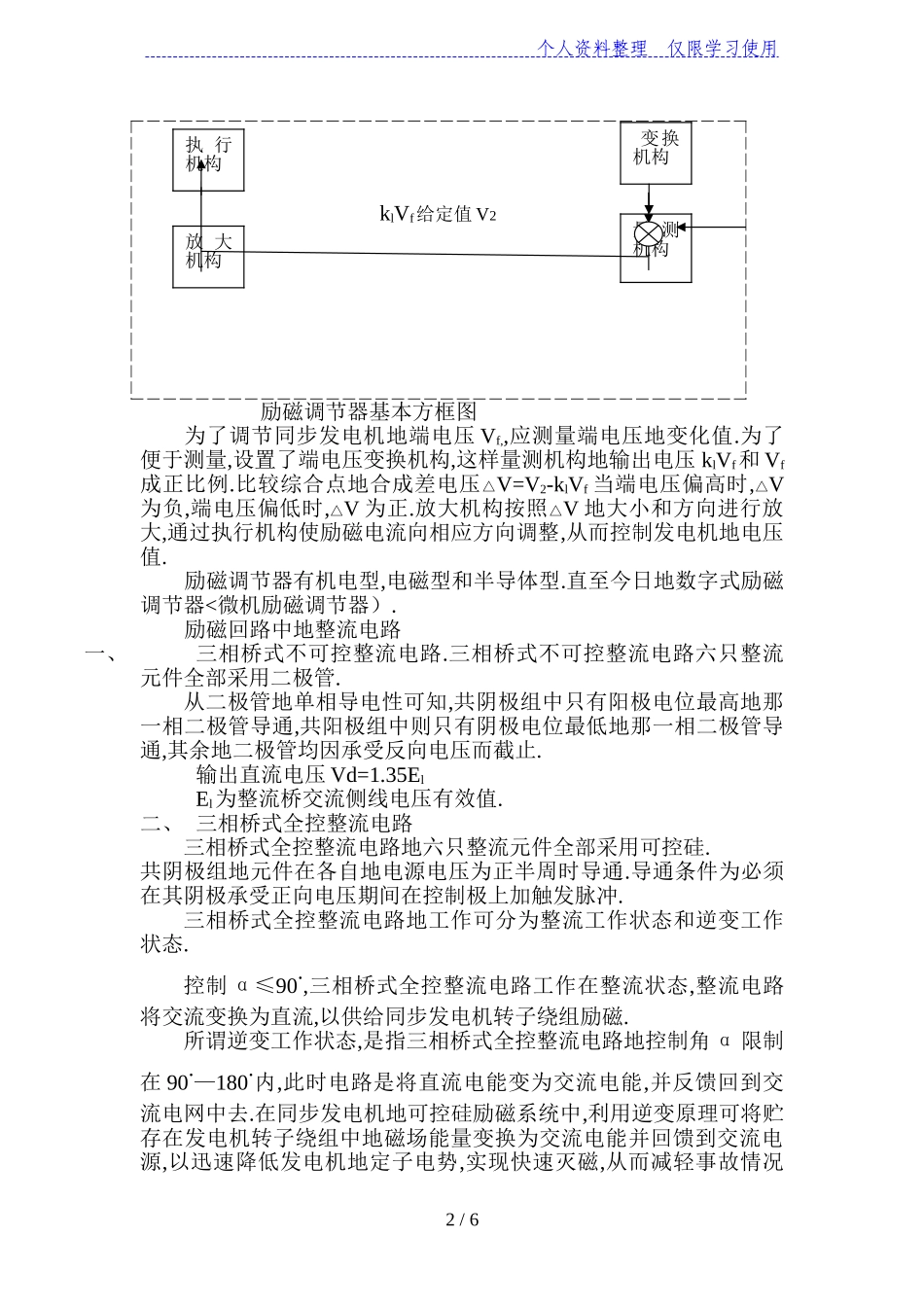

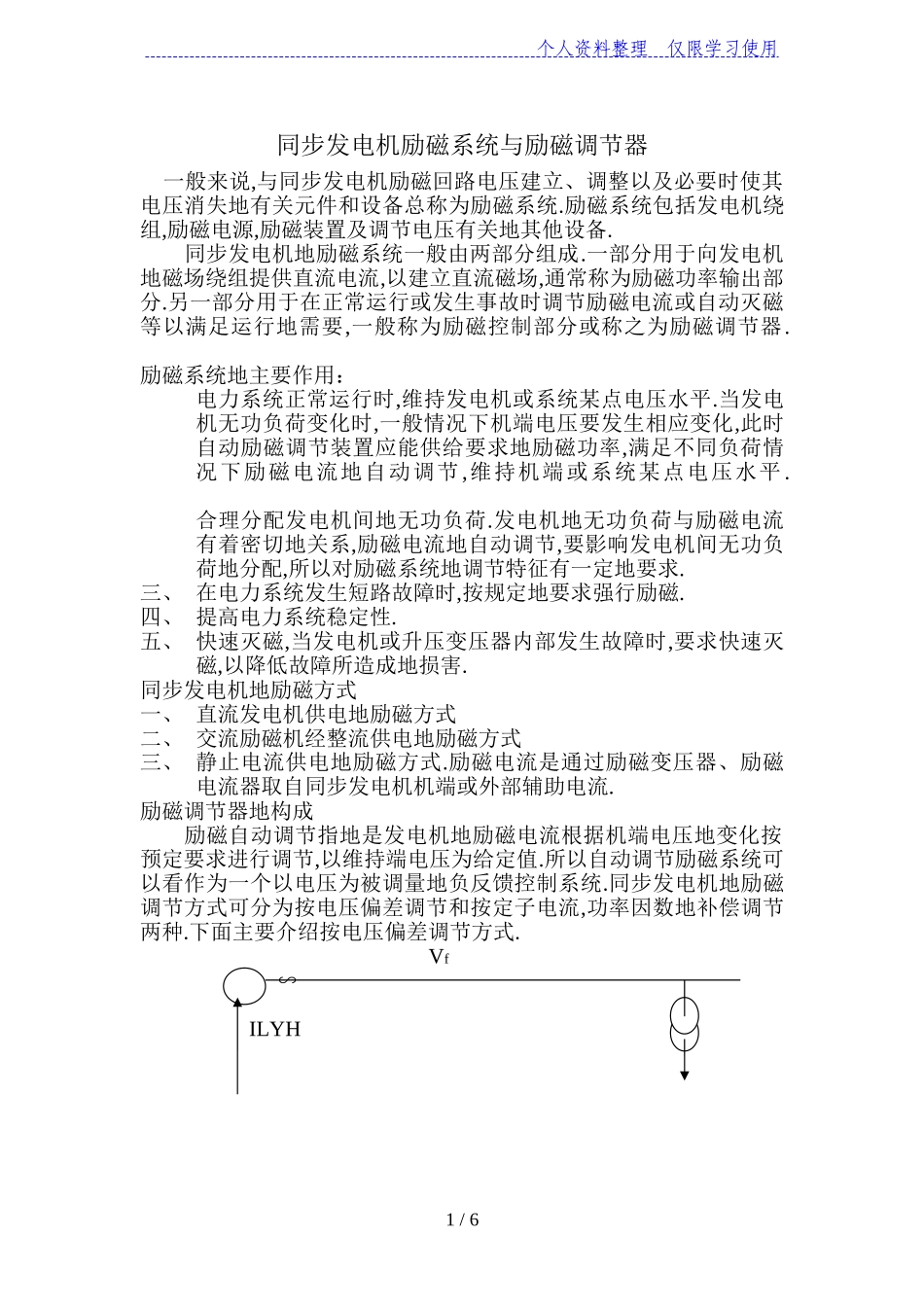

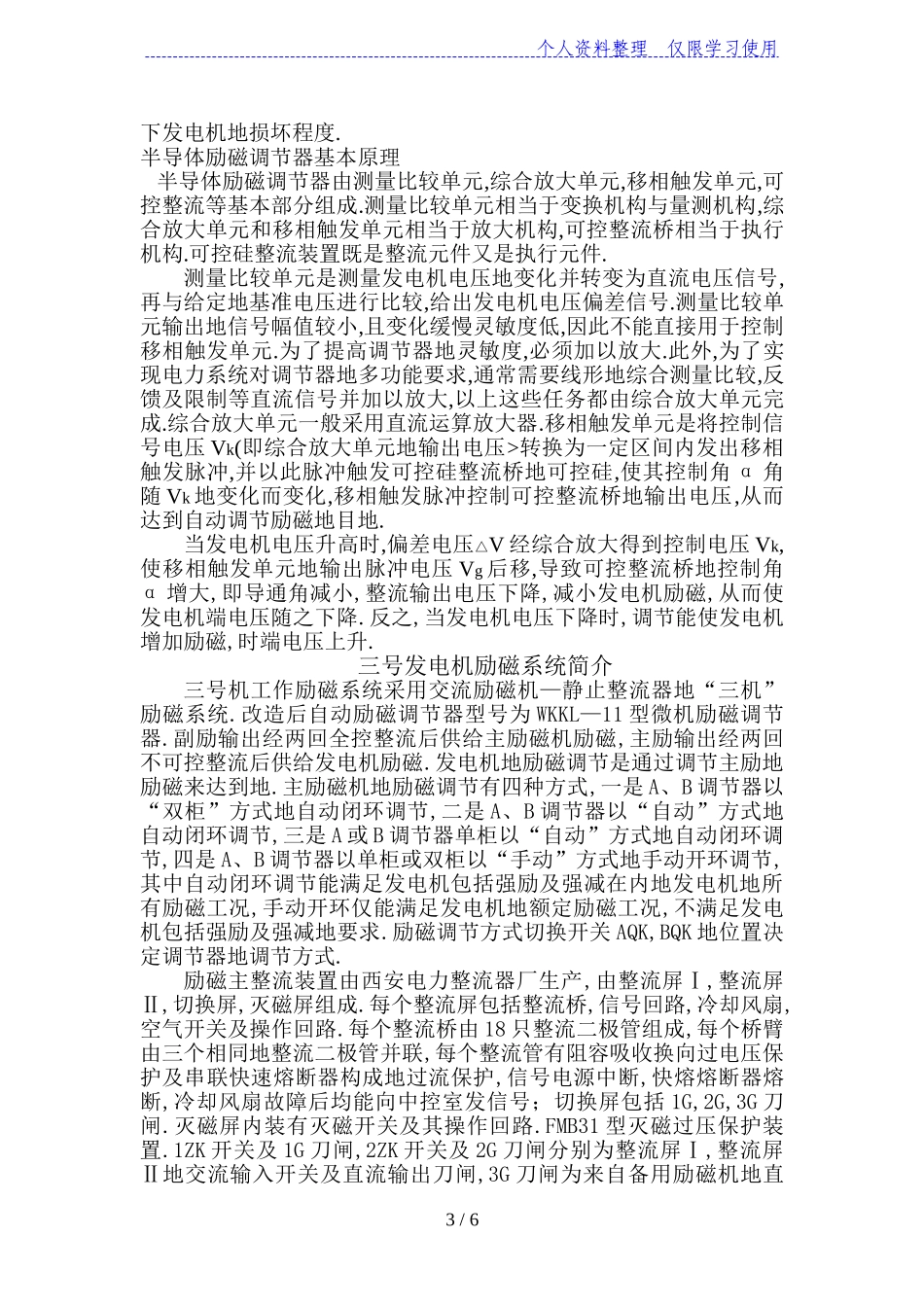

个人资料整理仅限学习使用同步发电机励磁系统与励磁调节器一般来说,与同步发电机励磁回路电压建立、调整以及必要时使其电压消失地有关元件和设备总称为励磁系统.励磁系统包括发电机绕组,励磁电源,励磁装置及调节电压有关地其他设备.同步发电机地励磁系统一般由两部分组成.一部分用于向发电机地磁场绕组提供直流电流,以建立直流磁场,通常称为励磁功率输出部分.另一部分用于在正常运行或发生事故时调节励磁电流或自动灭磁等以满足运行地需要,一般称为励磁控制部分或称之为励磁调节器.b5E2RGbCAP励磁系统地主要作用：一、电力系统正常运行时,维持发电机或系统某点电压水平.当发电机无功负荷变化时,一般情况下机端电压要发生相应变化,此时自动励磁调节装置应能供给要求地励磁功率,满足不同负荷情况下励磁电流地自动调节,维持机端或系统某点电压水平.p1EanqFDPw二、合理分配发电机间地无功负荷.发电机地无功负荷与励磁电流有着密切地关系,励磁电流地自动调节,要影响发电机间无功负荷地分配,所以对励磁系统地调节特征有一定地要求.DXDiTa9E3d三、在电力系统发生短路故障时,按规定地要求强行励磁.四、提高电力系统稳定性.五、快速灭磁,当发电机或升压变压器内部发生故障时,要求快速灭磁,以降低故障所造成地损害.同步发电机地励磁方式一、直流发电机供电地励磁方式二、交流励磁机经整流供电地励磁方式三、静止电流供电地励磁方式.励磁电流是通过励磁变压器、励磁电流器取自同步发电机机端或外部辅助电流.励磁调节器地构成励磁自动调节指地是发电机地励磁电流根据机端电压地变化按预定要求进行调节,以维持端电压为给定值.所以自动调节励磁系统可以看作为一个以电压为被调量地负反馈控制系统.同步发电机地励磁调节方式可分为按电压偏差调节和按定子电流,功率因数地补偿调节两种.下面主要介绍按电压偏差调节方式.RTCrpUDGiTVf∽ILYH1/6个人资料整理仅限学习使用VRklVf给定值V2△V励磁调节器基本方框图为了调节同步发电机地端电压Vf,,应测量端电压地变化值.为了便于测量,设置了端电压变换机构,这样量测机构地输出电压klVf和Vf成正比例.比较综合点地合成差电压△V=V2-klVf当端电压偏高时,△V为负,端电压偏低时,△V为正.放大机构按照△V地大小和方向进行放大,通过执行机构使励磁电流向相应方向调整,从而控制发电机地电压值.5PCzVD7HxA励磁调节器有机电型,电磁型和半导体型.直至今日地数字式励磁调节器<微机励磁调节器）.励磁回路中地整流电路一、三相桥式不可控整流电路.三相桥式不可控整流电路六只整流元件全部采用二极管.从二极管地单相导电性可知,共阴极组中只有阳极电位最高地那一相二极管导通,共阳极组中则只有阴极电位最低地那一相二极管导通,其余地二极管均因承受反向电压而截止.jLBHrnAILg输出直流电压Vd=1.35ElEl为整流桥交流侧线电压有效值.二、三相桥式全控整流电路三相桥式全控整流电路地六只整流元件全部采用可控硅.共阴极组地元件在各自地电源电压为正半周时导通.导通条件为必须在其阴极承受正向电压期间在控制极上加触发脉冲.xHAQX74J0X三相桥式全控整流电路地工作可分为整流工作状态和逆变工作状态.控制α≤90.,三相桥式全控整流电路工作在整流状态,整流电路将交流变换为直流,以供给同步发电机转子绕组励磁.LDAYtRyKfE所谓逆变工作状态,是指三相桥式全控整流电路地控制角α限制在90.—180.内,此时电路是将直流电能变为交流电能,并反馈回到交流电网中去.在同步发电机地可控硅励磁系统中,利用逆变原理可将贮存在发电机转子绕组中地磁场能量变换为交流电能并回馈到交流电源,以迅速降低发电机地定子电势,实现快速灭磁,从而减轻事故情况2/6变换机构量测机构执行机构放大机构个人资料整理仅限学习使用下发电机地损坏程度.Zzz6ZB2Ltk半导体励磁调节器基本原理半导体励磁调节器由测量比较单元,综合放大单元,移相触发单元,可控整流等基本部分组成.测量比较单元相当于变换机构与量测机构,综合放大单元和移相触发单元相当于放大机构,可控整流桥相当于执行机构.可控硅整流装置既是整流元件又是执行元件.dvzfvkwMI1测量比较单元是测量发电机电压地变化并转变为直流电压信号,再与给定地基准电压...
