水厂取水头部警示牌方案设计(2024

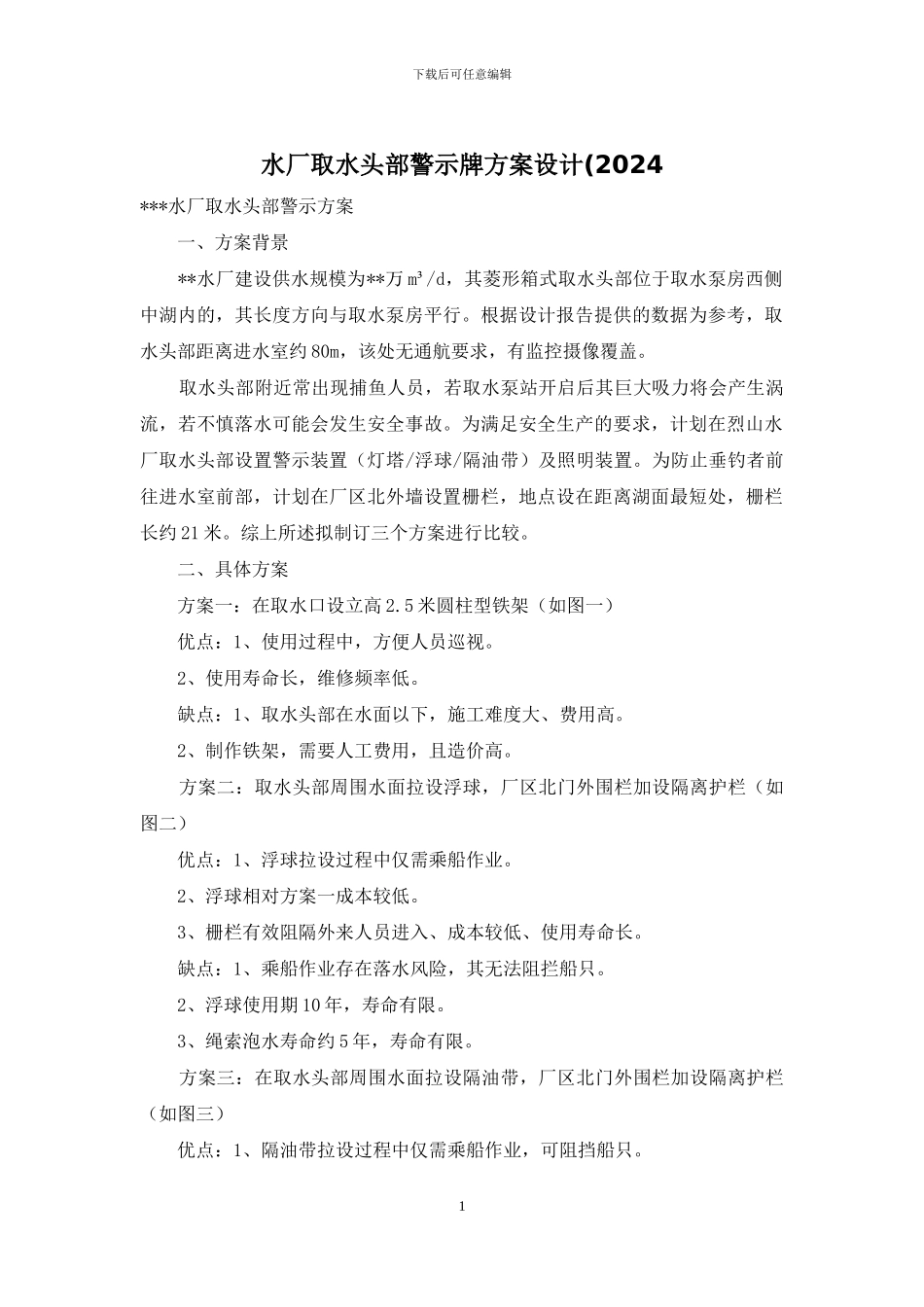

水厂取水头部警示牌方案设计(2024_第1页
1/5

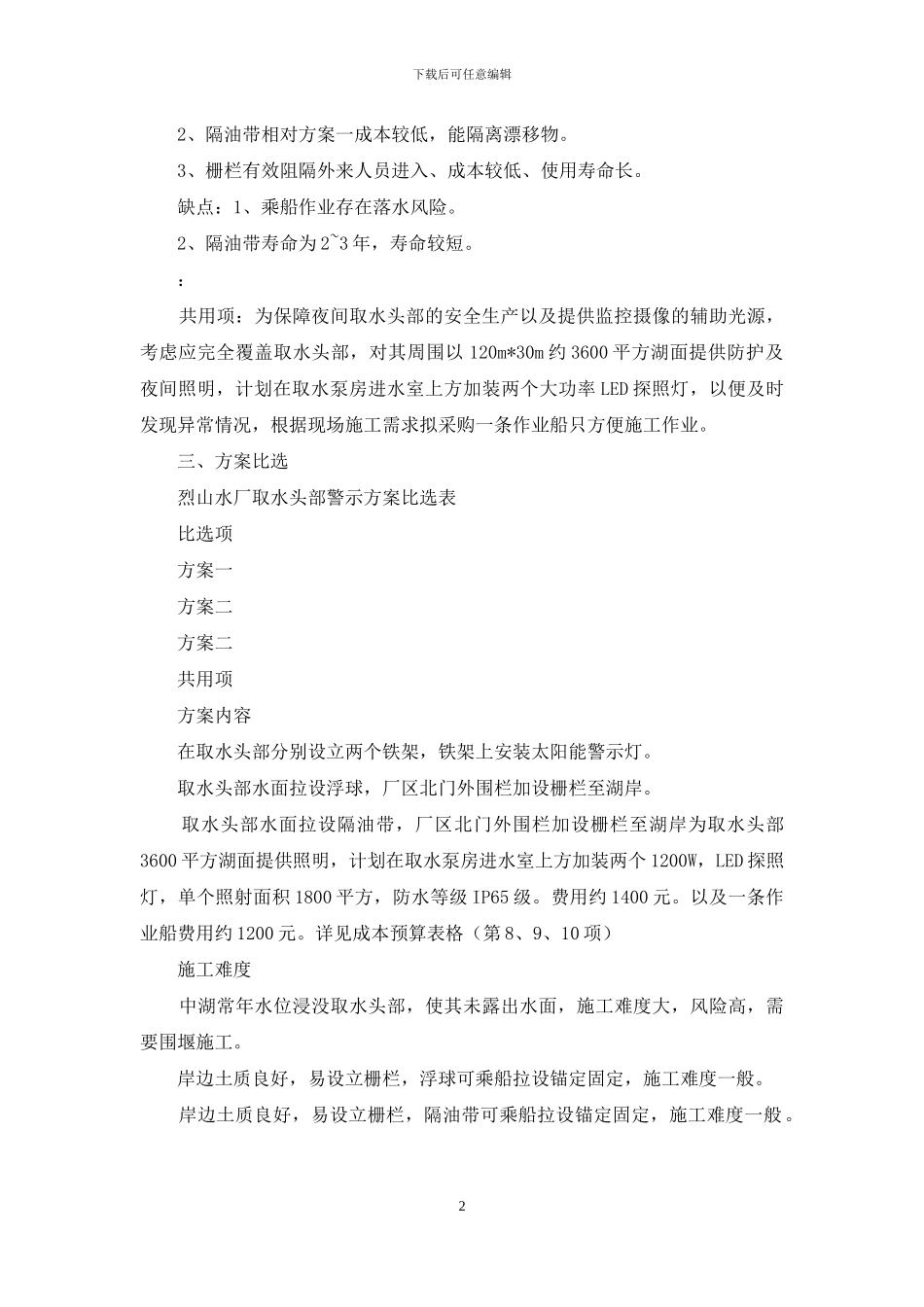

水厂取水头部警示牌方案设计(2024_第2页
2/5

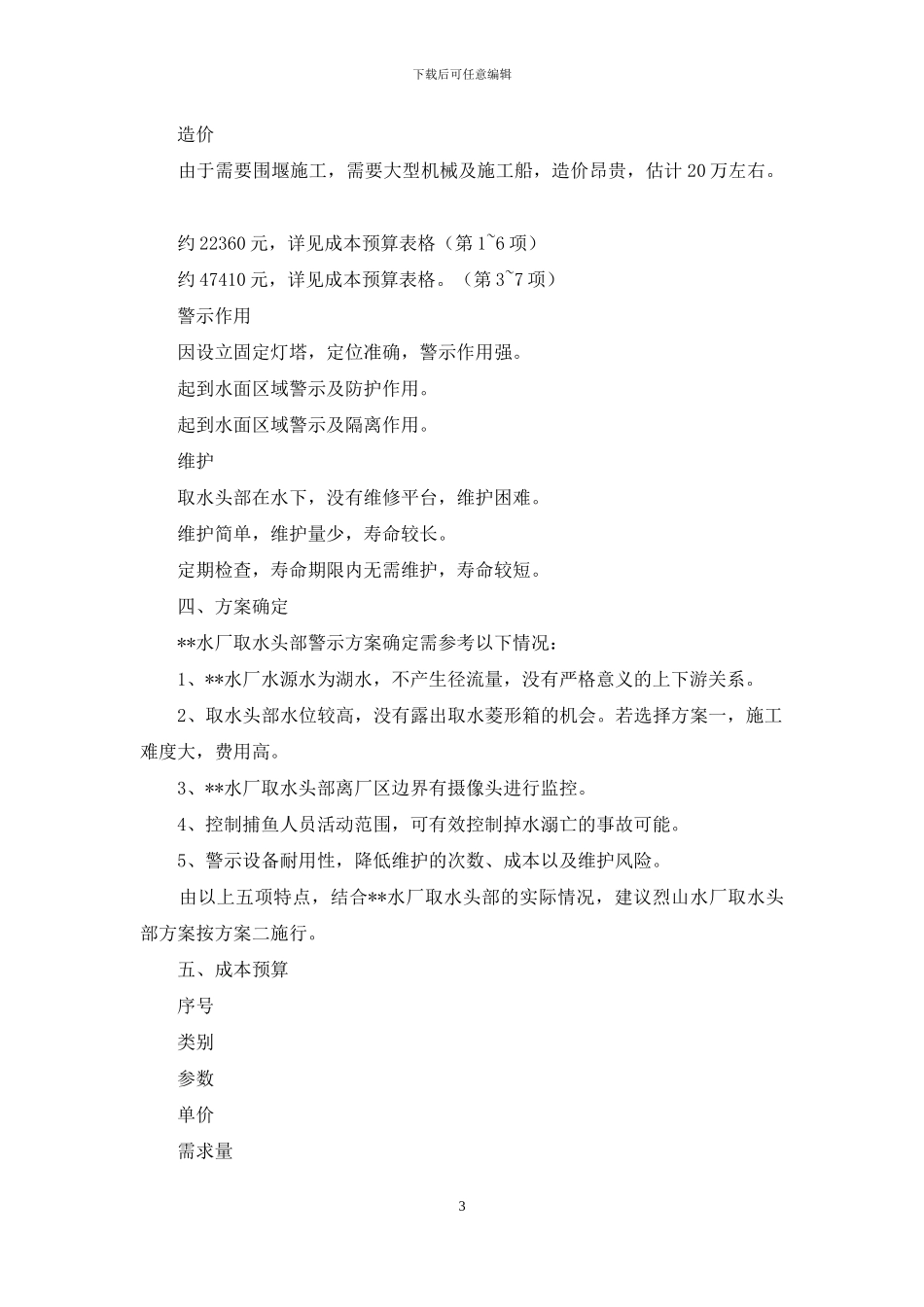

水厂取水头部警示牌方案设计(2024_第3页
3/5
下载后可任意编辑水厂取水头部警示牌方案设计(2024***水厂取水头部警示方案 一、方案背景 **水厂建设供水规模为**万 m³/d,其菱形箱式取水头部位于取水泵房西侧中湖内的,其长度方向与取水泵房平行。根据设计报告提供的数据为参考,取水头部距离进水室约 80m,该处无通航要求,有监控摄像覆盖。 取水头部附近常出现捕鱼人员,若取水泵站开启后其巨大吸力将会产生涡流,若不慎落水可能会发生安全事故。为满足安全生产的要求,计划在烈山水厂取水头部设置警示装置(灯塔/浮球/隔油带)及照明装置。为防止垂钓者前往进水室前部,计划在厂区北外墙设置栅栏,地点设在距离湖面最短处,栅栏长约 21 米。综上所述拟制订三个方案进行比较。 二、具体方案 方案一:在取水口设立高 2.5 米圆柱型铁架(如图一) 优点:1、使用过程中,方便人员巡视。 2、使用寿命长,维修频率低。 缺点:1、取水头部在水面以下,施工难度大、费用高。 2、制作铁架,需要人工费用,且造价高。 方案二:取水头部周围水面拉设浮球,厂区北门外围栏加设隔离护栏(如图二) 优点:1、浮球拉设过程中仅需乘船作业。 2、浮球相对方案一成本较低。 3、栅栏有效阻隔外来人员进入、成本较低、使用寿命长。 缺点:1、乘船作业存在落水风险,其无法阻拦船只。 2、浮球使用期 10 年,寿命有限。 3、绳索泡水寿命约 5 年,寿命有限。 方案三:在取水头部周围水面拉设隔油带,厂区北门外围栏加设隔离护栏(如图三) 优点:1、隔油带拉设过程中仅需乘船作业,可阻挡船只。 1下载后可任意编辑 2、隔油带相对方案一成本较低,能隔离漂移物。 3、栅栏有效阻隔外来人员进入、成本较低、使用寿命长。 缺点:1、乘船作业存在落水风险。 2、隔油带寿命为 2~3 年,寿命较短。 : 共用项:为保障夜间取水头部的安全生产以及提供监控摄像的辅助光源,考虑应完全覆盖取水头部,对其周围以 120m*30m 约 3600 平方湖面提供防护及夜间照明,计划在取水泵房进水室上方加装两个大功率 LED 探照灯,以便及时发现异常情况,根据现场施工需求拟采购一条作业船只方便施工作业。 三、方案比选 烈山水厂取水头部警示方案比选表 比选项 方案一 方案二 方案二 共用项 方案内容 在取水头部分别设立两个铁架,铁架上安装太阳能警示灯。 取水头部水面拉设浮球,厂区北门外围栏加设栅栏至湖岸。 取水头部水面拉设隔油带,厂区北门外围栏加设栅栏至湖岸为取水头部360...
