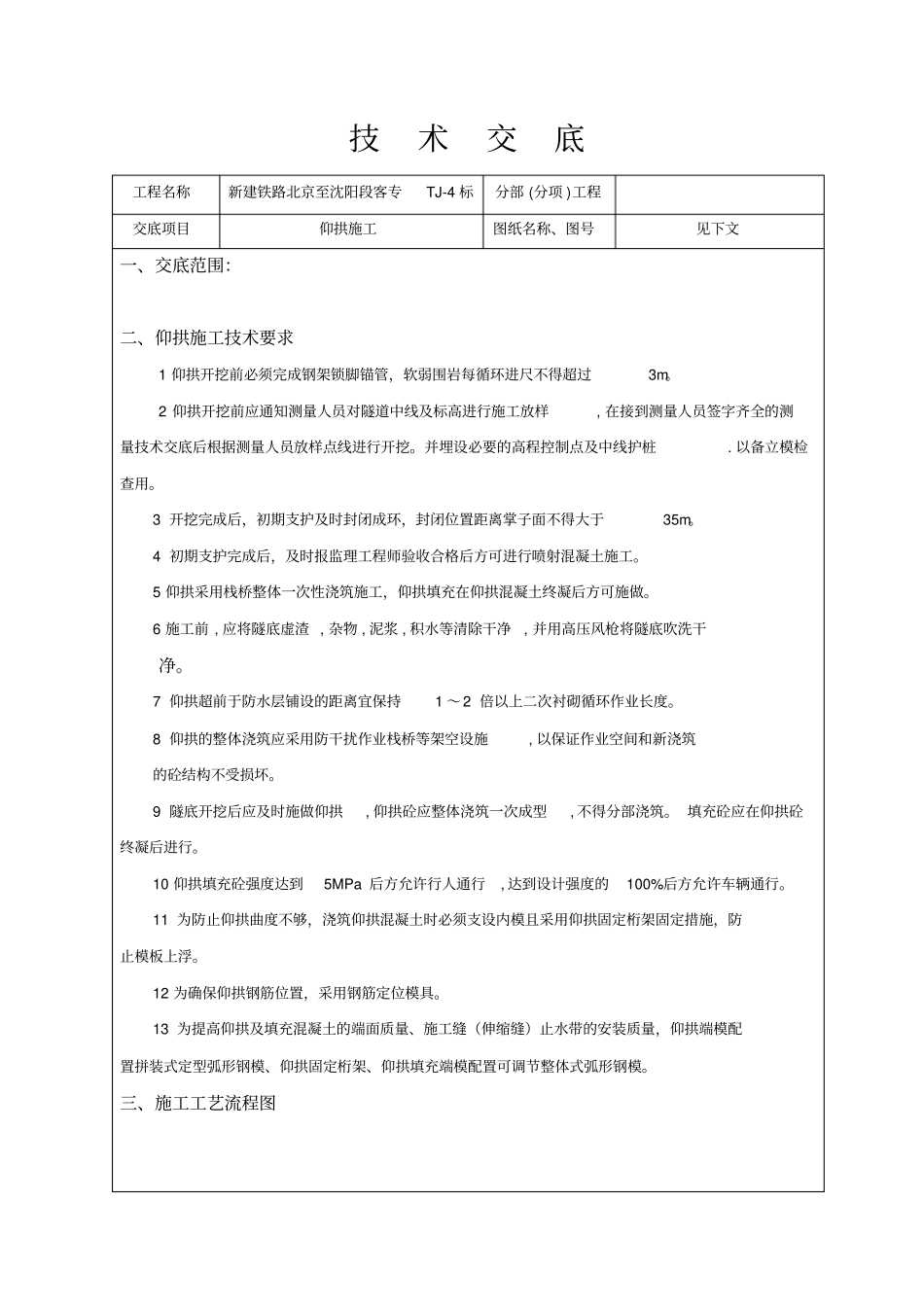

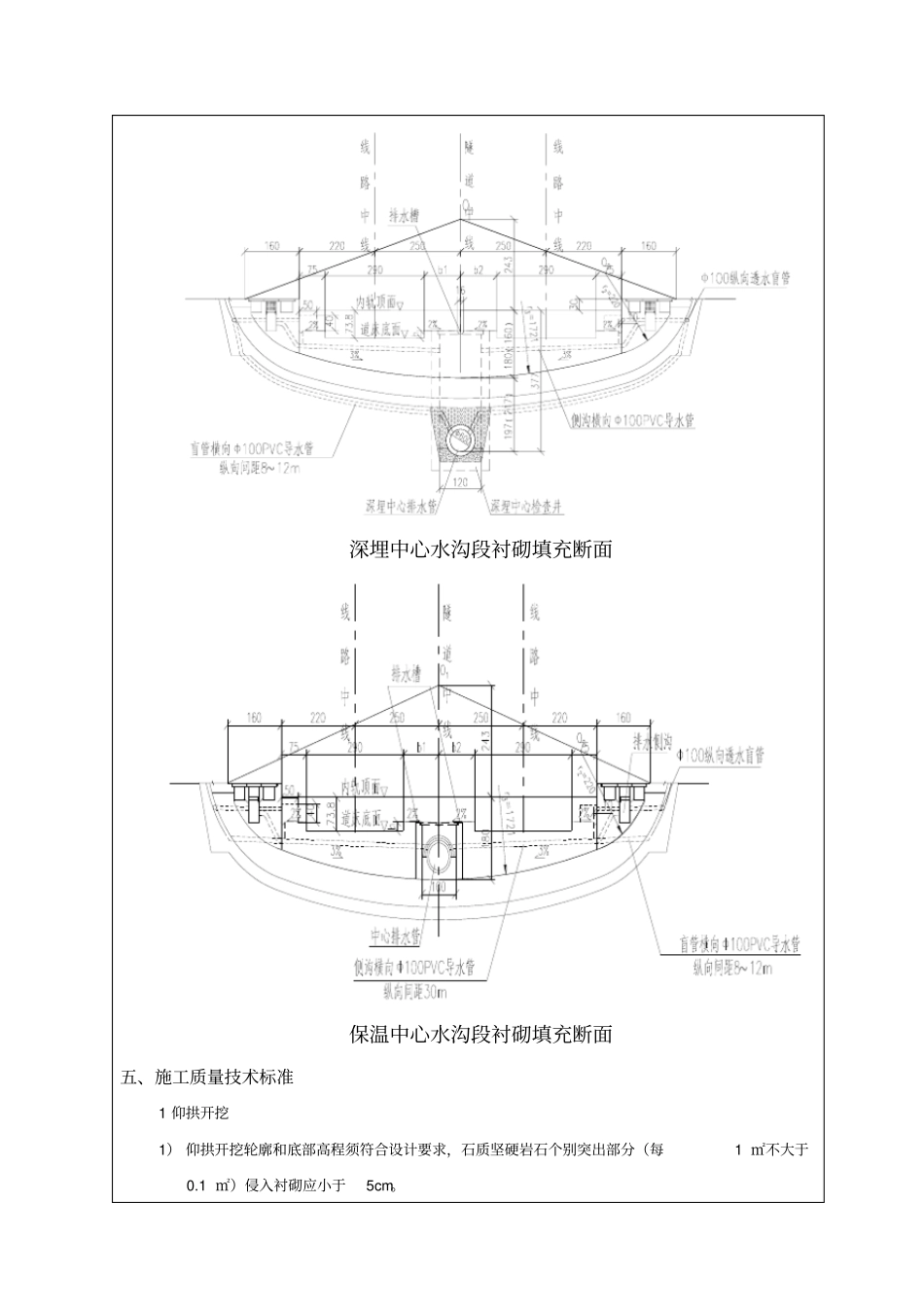

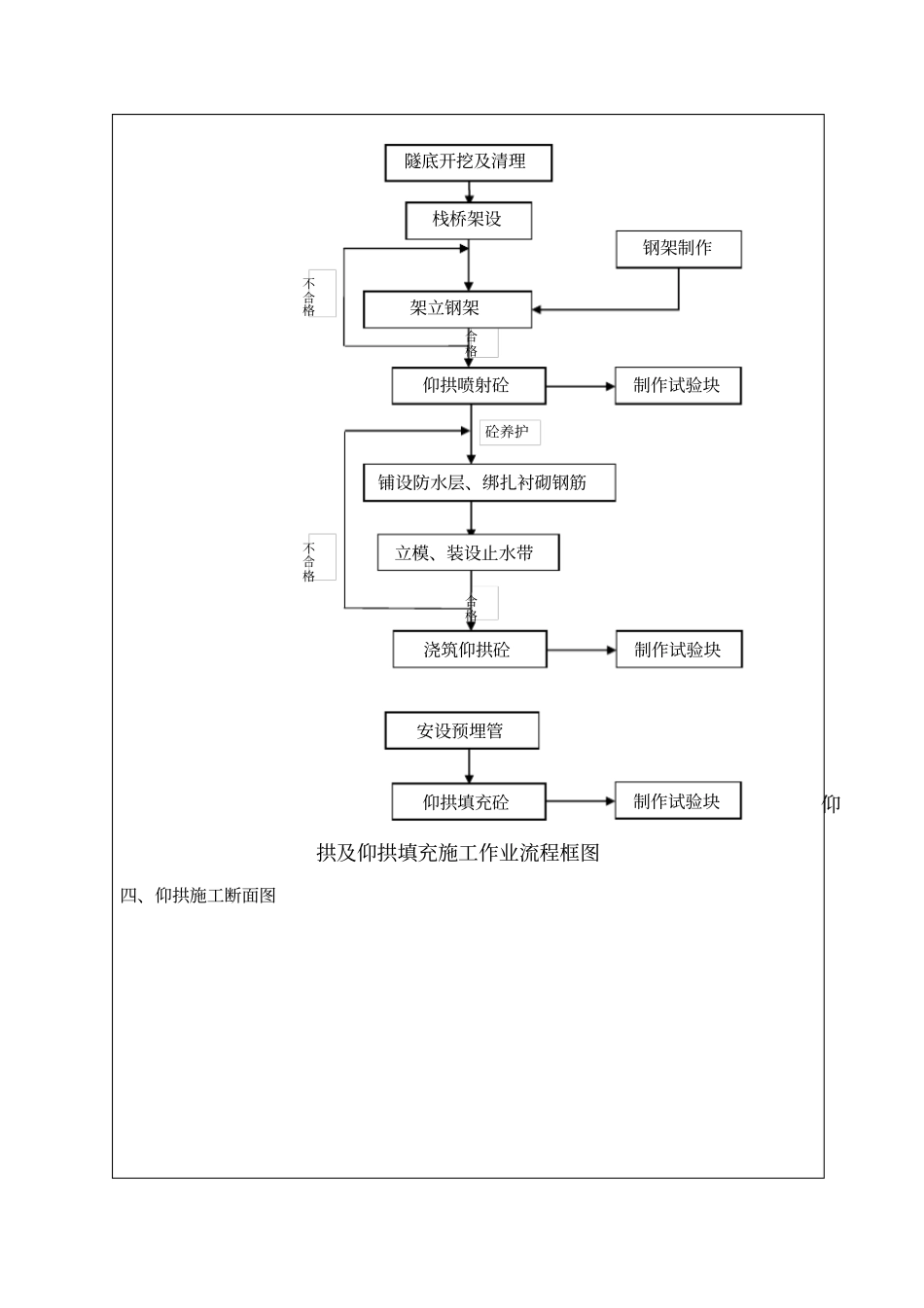

技术交底工程名称新建铁路北京至沈阳段客专TJ-4 标分部 (分项 )工程交底项目仰拱施工图纸名称、图号见下文一、交底范围：二、仰拱施工技术要求1 仰拱开挖前必须完成钢架锁脚锚管，软弱围岩每循环进尺不得超过3m。2 仰拱开挖前应通知测量人员对隧道中线及标高进行施工放样, 在接到测量人员签字齐全的测量技术交底后根据测量人员放样点线进行开挖。并埋设必要的高程控制点及中线护桩. 以备立模检查用。3 开挖完成后，初期支护及时封闭成环，封闭位置距离掌子面不得大于35m。4 初期支护完成后，及时报监理工程师验收合格后方可进行喷射混凝土施工。5 仰拱采用栈桥整体一次性浇筑施工，仰拱填充在仰拱混凝土终凝后方可施做。6 施工前 , 应将隧底虚渣 , 杂物 , 泥浆 , 积水等清除干净, 并用高压风枪将隧底吹洗干净。7 仰拱超前于防水层铺设的距离宜保持 1 ～2 倍以上二次衬砌循环作业长度。8 仰拱的整体浇筑应采用防干扰作业栈桥等架空设施, 以保证作业空间和新浇筑的砼结构不受损坏。9 隧底开挖后应及时施做仰拱, 仰拱砼应整体浇筑一次成型, 不得分部浇筑。 填充砼应在仰拱砼终凝后进行。10 仰拱填充砼强度达到 5MPa 后方允许行人通行, 达到设计强度的 100%后方允许车辆通行。11 为防止仰拱曲度不够，浇筑仰拱混凝土时必须支设内模且采用仰拱固定桁架固定措施，防止模板上浮。12 为确保仰拱钢筋位置，采用钢筋定位模具。13 为提高仰拱及填充混凝土的端面质量、施工缝（伸缩缝）止水带的安装质量，仰拱端模配置拼装式定型弧形钢模、仰拱固定桁架、仰拱填充端模配置可调节整体式弧形钢模。三、施工工艺流程图仰拱及仰拱填充施工作业流程框图四、仰拱施工断面图不合格合格隧底开挖及清理栈桥架设架立钢架钢架制作仰拱喷射砼制作试验块铺设防水层、绑扎衬砌钢筋立模、装设止水带不合格合格浇筑仰拱砼砼养护制作试验块安设预埋管仰拱填充砼制作试验块深埋中心水沟段衬砌填充断面保温中心水沟段衬砌填充断面五、施工质量技术标准1 仰拱开挖1） 仰拱开挖轮廓和底部高程须符合设计要求，石质坚硬岩石个别突出部分（每1 ㎡不大于0.1 ㎡）侵入衬砌应小于5cm。1） 基底内无积水、浮渣。2 钢架制作及安装2） 弯制钢架时，各节长度不应大于4m。3） 钢架节点焊接长度应大于4cm，且对称焊接。4） 钢架周边拼装允许偏差为±3cm，平面翘曲应小于2cm。5） 钢架安装间距允许偏差±100mm，横向间距± 50mm，高程± 50mm...
