隧道仰拱施工首件工程计划VIP专享

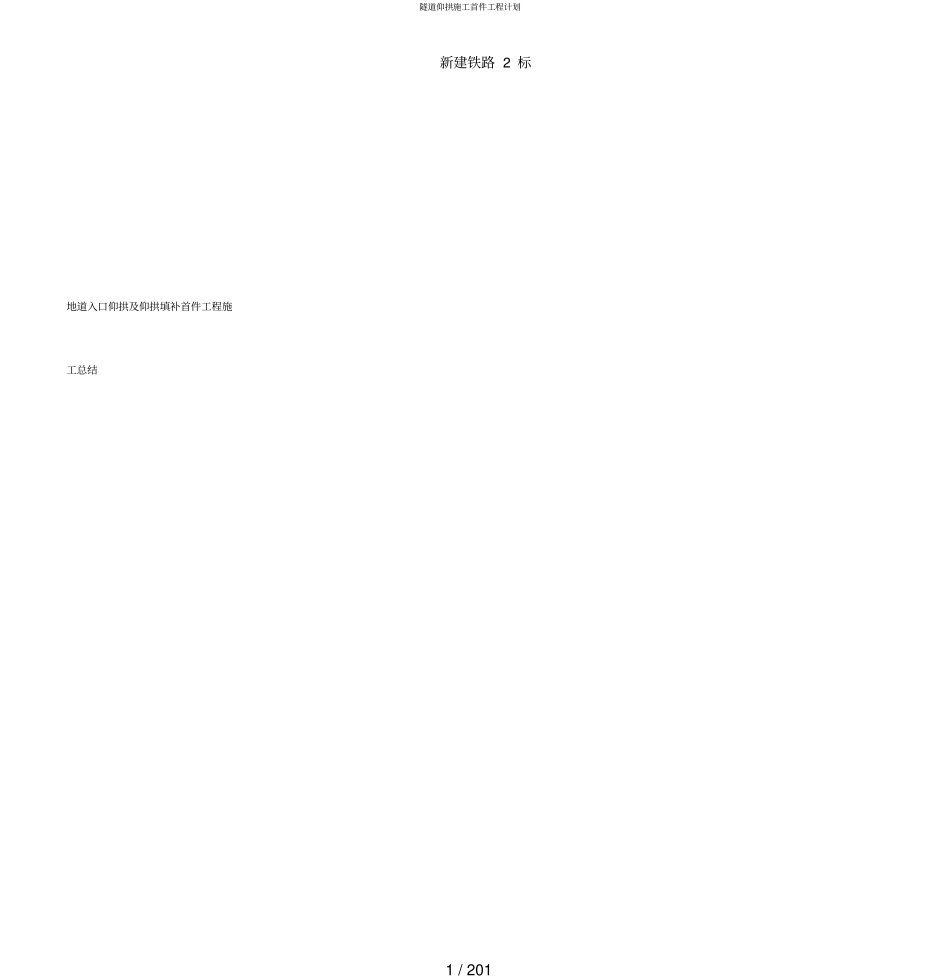

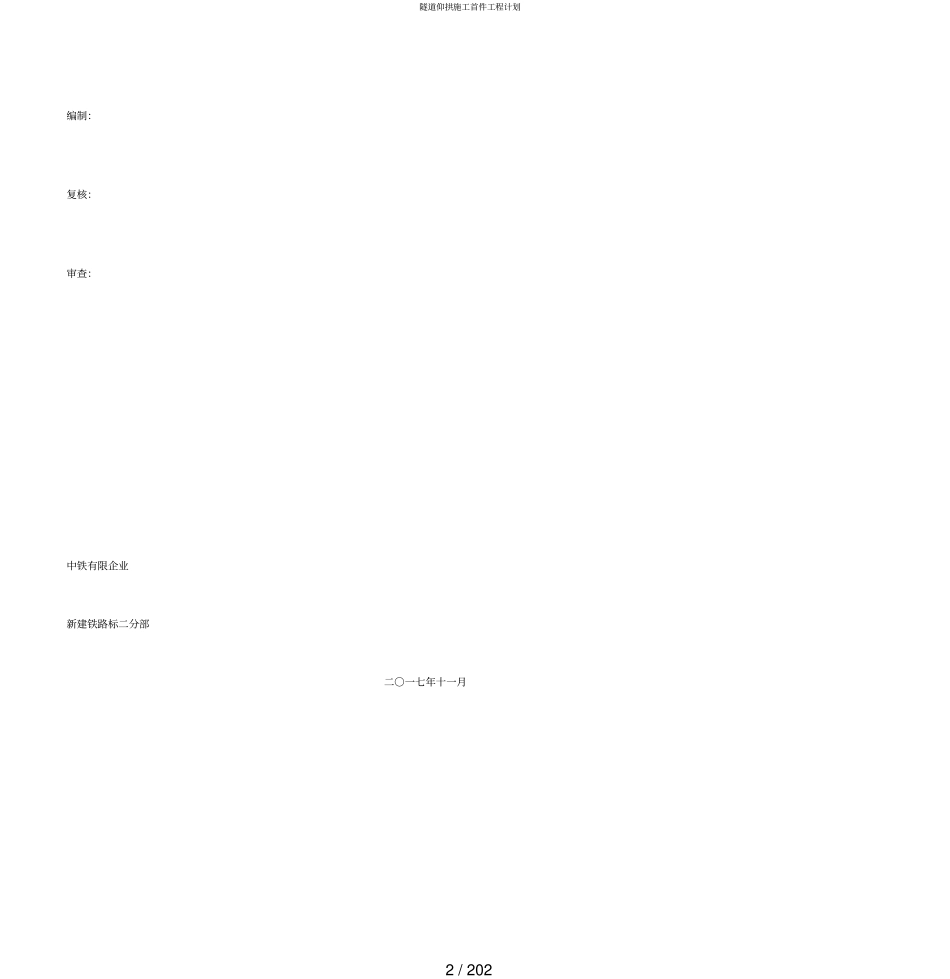

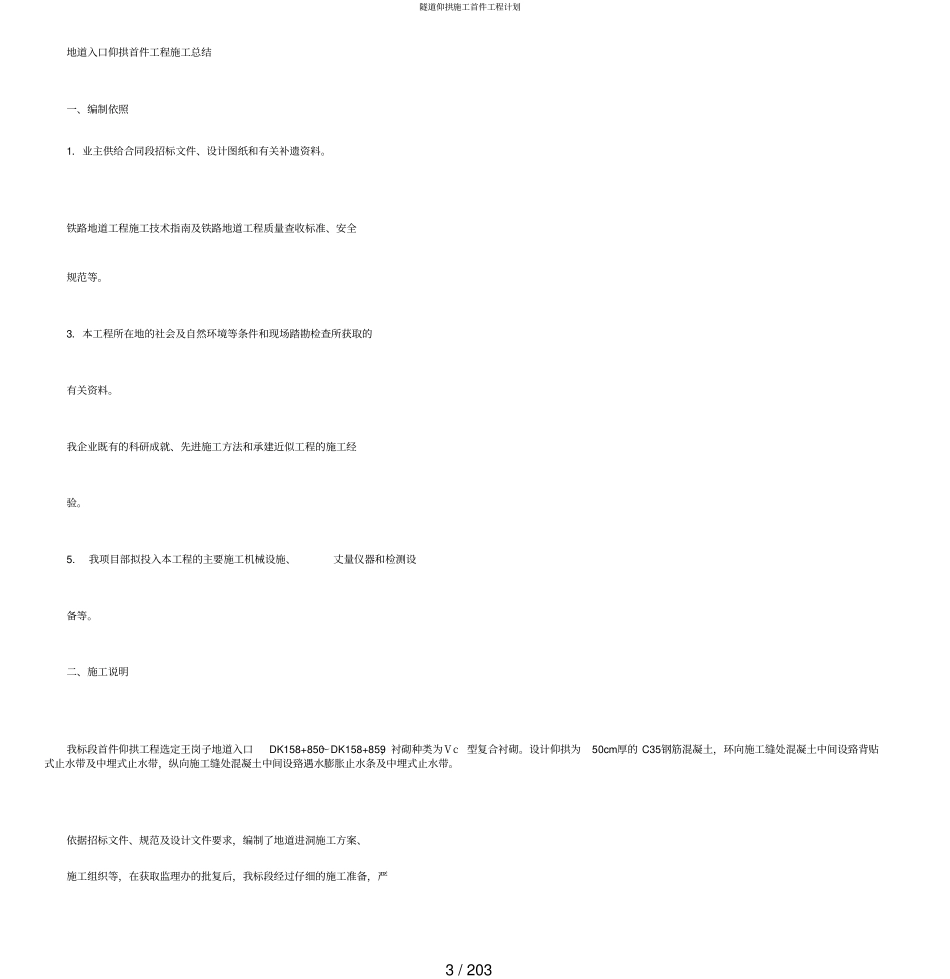

隧道仰拱施工首件工程计划1 / 201 新建铁路 2 标地道入口仰拱及仰拱填补首件工程施工总结隧道仰拱施工首件工程计划2 / 202 编制：复核：审查：中铁有限企业新建铁路标二分部二〇一七年十一月隧道仰拱施工首件工程计划3 / 203 地道入口仰拱首件工程施工总结一、编制依照1．业主供给合同段招标文件、设计图纸和有关补遗资料。铁路地道工程施工技术指南及铁路地道工程质量查收标准、安全规范等。3．本工程所在地的社会及自然环境等条件和现场踏勘检查所获取的有关资料。我企业既有的科研成就、先进施工方法和承建近似工程的施工经验。5. 我项目部拟投入本工程的主要施工机械设施、丈量仪器和检测设备等。二、施工说明我标段首件仰拱工程选定王岗子地道入口DK158+850～DK158+859，衬砌种类为Ⅴc型复合衬砌。设计仰拱为50cm厚的 C35钢筋混凝土，环向施工缝处混凝土中间设臵背贴式止水带及中埋式止水带，纵向施工缝处混凝土中间设臵遇水膨胀止水条及中埋式止水带。依据招标文件、规范及设计文件要求，编制了地道进洞施工方案、施工组织等，在获取监理办的批复后，我标段经过仔细的施工准备，严隧道仰拱施工首件工程计划4 / 204 格依照有关技术规范和仰拱施工方案进行了首件DK158+850～DK158+859段仰拱的施工。在施工过程中，技术人员全过程现场值班，做好了有关记录及影像资料，作为施工总结的编制依照，在经过整理剖析后，可作为此后仰拱隧道仰拱施工首件工程计划5 / 205 施工参照依照，基本达到进行首段仰拱施工的重要意义。三、施工人员状况合同段首件仰拱工程主要人员分工明细表序号类型数目备注1副经理12技术负责人13技术员14质检工程师15安全员16丈量员27领工员28施工人员8四、施工机械设施序号设施名称型号数目1装载机ZL40B1台2电焊机BX1-500-13台3钢筋调直切断机GT4-121台隧道仰拱施工首件工程计划6 / 206 4钢筋切割机GQ401台5振捣棒Z3N-503把6防水板热合机2台7 热熔焊枪2 把隧道仰拱施工首件工程计划7 / 207 8 搅拌站HZS180 3 台套9 罐车8m3 2辆五、施工过程及质量控制仰拱、仰拱填补施工程序为：施工准备→丈量放线→开挖→基坑清理→初喷→安装工字钢架→喷锚→清理表面→丈量放线→钢筋绑扎、立模→基坑查收→仰拱砼浇注→保养→填补砼浇注→进入下一循环。（一）丈量放线仰拱开挖前应付仰拱开挖深度进行放线，详细方法为：在边墙上正确丈量出内轨顶面线或基线，依据基线标高与仰拱开挖面标高的高差，计算预...
