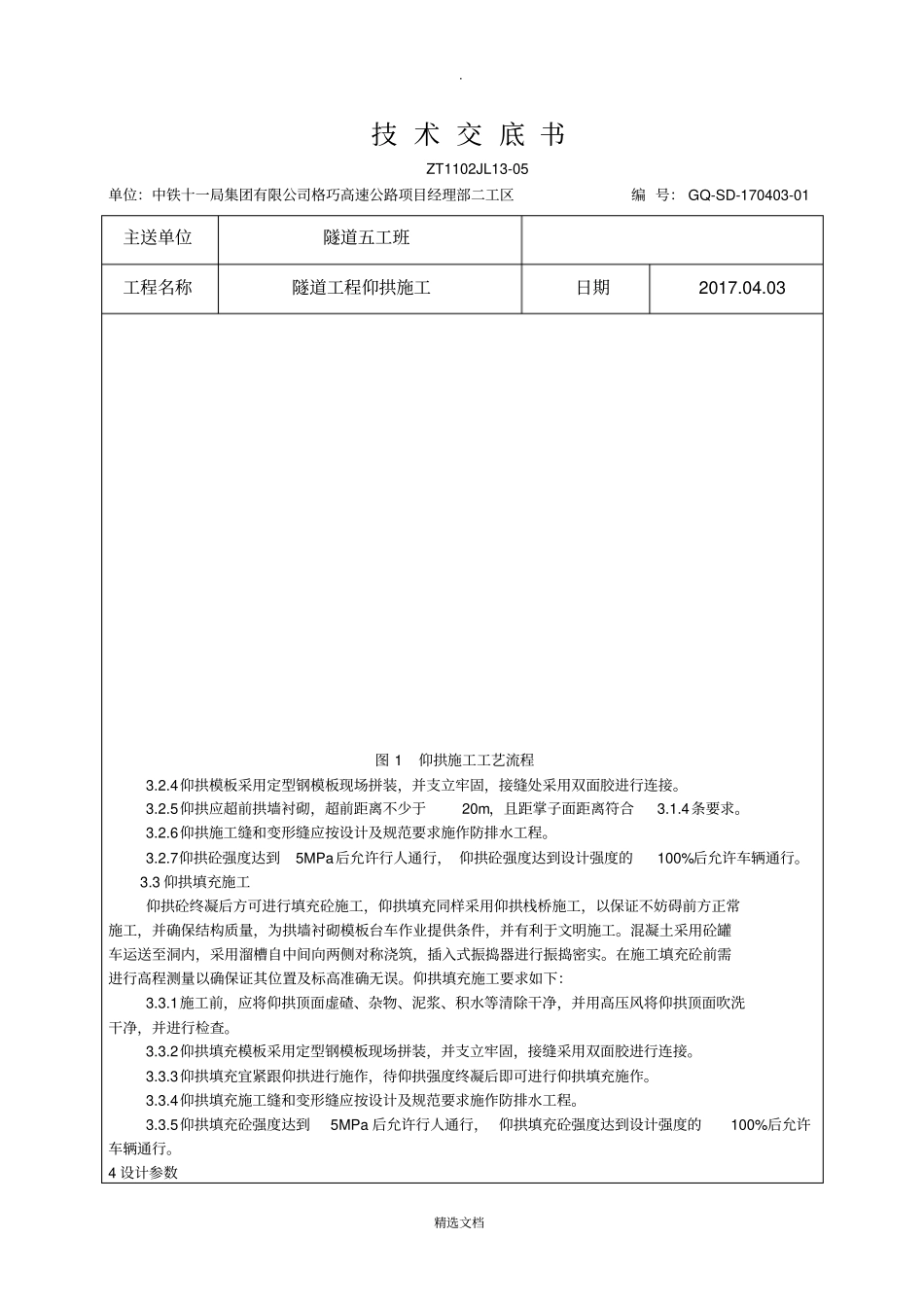

. 精选文档技 术 交 底 书ZT1102JL13-05单位：中铁十一局集团有限公司格巧高速公路项目经理部二工区编 号： GQ-SD-170403-01主送单位隧道五工班工程名称隧道工程仰拱施工日期2017.04.03交底内容：隧道工程仰拱施工技术交底：1 技术要求1.1 现场施工人员必须岗前考核合格后方可进行施工，特种作业人员必须做到持证上岗。1.2 各种原材料及半成品必须按照要求进行送检试验，合格后方可进行使用。1.3 混凝土在拌合站集中搅拌，施工前按设计提供的强度要求进行室内试验，确定设计配合比，再根据现场粗细骨料得含水量，确定施工配合比。混凝土的配合比应保证其抗压强度达到设计及规范要求。1.4 定型模板按照隧道内仰拱及仰拱填充尺寸进行设计制造，并经验收合格后方可投入使用。2 施工程序与工艺流程2.1 施工程序仰拱施工主要包括仰拱、仰拱填充等施工，施工顺序为：施工准备→仰拱钢筋绑扎→立仰拱模板→仰拱砼浇注→立仰拱填充模板→仰拱填充砼浇注→养护→模板拆除。2.2 仰拱施工工艺流程见图1。3 施工要求3.1 施工准备3.1.1原材料经检验合格，堆放在防雨料库，以控制含水量，且数量满足施工需要。施工前，测定砂石含水率，确定施工配合比。3.1.2测量仪器精度满足要求，拌合站、衬砌台车调试运转正常。3.1.3作业区段的照明、供电、供水、排水系统满足衬砌正常施工要求，隧道内通风条件良好。3.1.4仰拱与开挖面安全距离：Ⅲ级＜90m，Ⅵ级、Ⅴ级及以上＜20m。3.2 仰拱施工为减少其与出碴运输的干扰，采用仰拱栈桥施工，以保证隧道底部的施工质量，从根本上消除隧底质量隐患，确保结构稳定。仰拱超前施工，为拱墙衬砌模板台车作业提供条件，并有利于文明施工。仰拱混凝土由搅拌站拌合，采用混凝土罐车运送至浇筑地点，采用溜槽自中间向两侧对称浇筑，用插入式振捣器振捣密实。仰拱施工具体要求如下：3.2.1为确保围岩稳定及施工安全，隧底初期支护完成后，及时施做仰拱。 仰拱每次施工长度3m。3.2.2施工前，应将隧底初支顶面虚碴、杂物、泥浆、积水等清除干净，并用高压风将隧底吹洗干净，超挖部分采用同等级砼回填，并进行检查，对不符合标准的隧底重新进行处理。3.2.3仰拱钢筋采用洞外加工场集中加工，洞内现场安装绑扎，钢筋品种、级别、规格、数量和连接方式必须符合设计及规范要求。钢筋加工严格按照技术部门所放大样及下料图加工，加工前钢筋应除锈、调直。钢筋绑扎完毕后全部进行自检，并报监理检查，检查合格后方可进入下道工...
