隧道洞身开挖施工技术交底大全

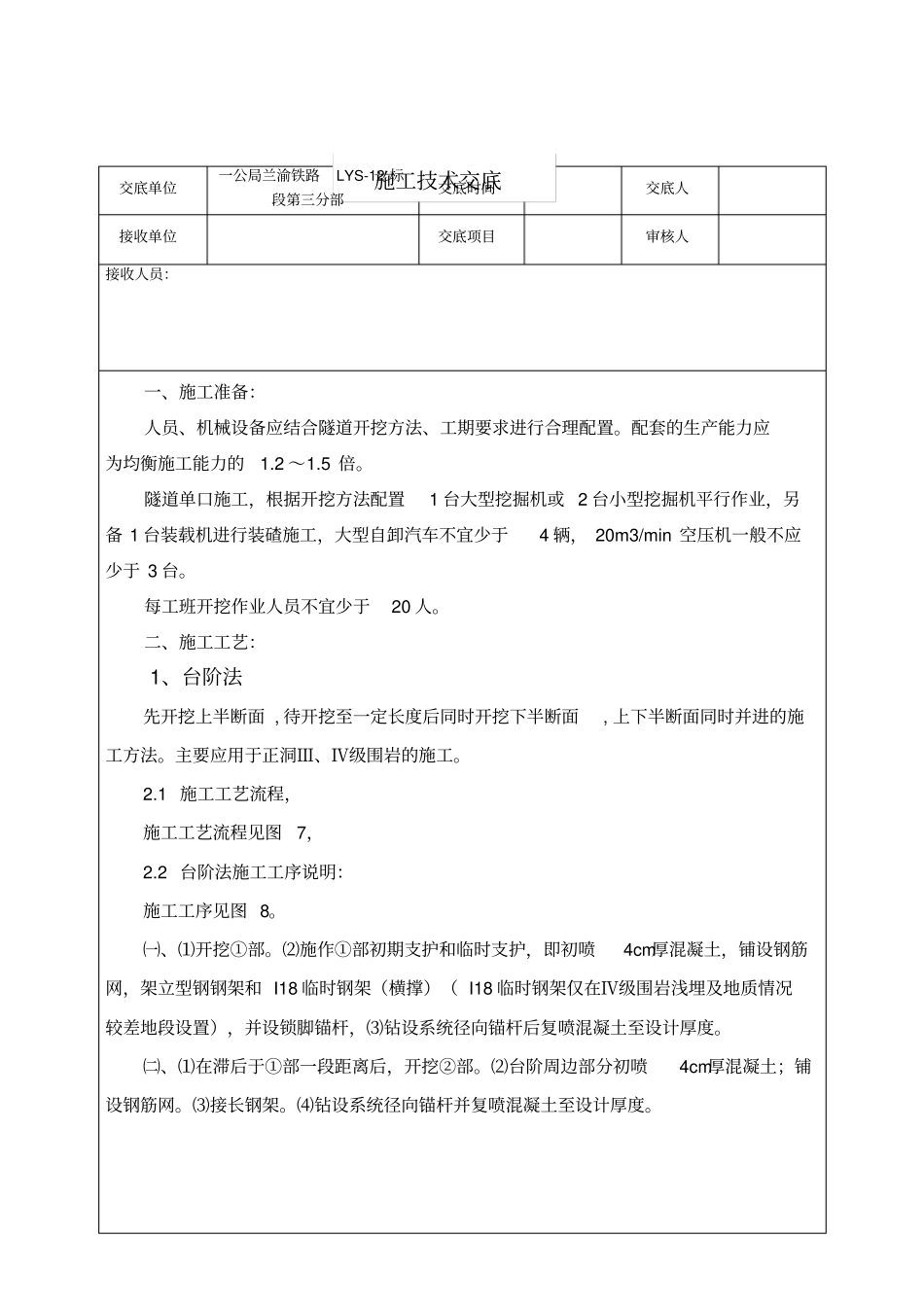

交底单位一公局兰渝铁路LYS-12 标段第三分部交底时间交底人接收单位交底项目审核人接收人员：一、施工准备：人员、机械设备应结合隧道开挖方法、工期要求进行合理配置。配套的生产能力应为均衡施工能力的1.2 ～1.5 倍。隧道单口施工，根据开挖方法配置1 台大型挖掘机或 2 台小型挖掘机平行作业，另备 1 台装载机进行装碴施工，大型自卸汽车不宜少于4 辆， 20m3/min 空压机一般不应少于 3 台。每工班开挖作业人员不宜少于20 人。二、施工工艺：1、台阶法先开挖上半断面 , 待开挖至一定长度后同时开挖下半断面, 上下半断面同时并进的施工方法。主要应用于正洞Ⅲ、Ⅳ级围岩的施工。2.1 施工工艺流程，施工工艺流程见图7，2.2 台阶法施工工序说明：施工工序见图 8。㈠、⑴开挖①部。⑵施作①部初期支护和临时支护，即初喷4cm厚混凝土，铺设钢筋网，架立型钢钢架和 I18 临时钢架（横撑）（ I18 临时钢架仅在Ⅳ级围岩浅埋及地质情况较差地段设置），并设锁脚锚杆，⑶钻设系统径向锚杆后复喷混凝土至设计厚度。㈡、⑴在滞后于①部一段距离后，开挖②部。⑵台阶周边部分初喷4cm厚混凝土；铺设钢筋网。⑶接长钢架。⑷钻设系统径向锚杆并复喷混凝土至设计厚度。施工技术交底测量放线拱部超前支护上导坑开挖、出碴下导坑开挖、出碴下部初期支护超前地质预报上部初期支护围岩监控量测围岩监控量测围岩监控量测围岩稳定性评判、修正施工方案，确定二次衬砌施作时间仰拱填充施工下一工序仰拱图 7 台阶法施工工艺流程纵向钢筋钢架，纵向间距（图中为示临时钢架）仰拱初期支护之喷混凝土隧底填充二次衬砌喷混凝土系统径向锚杆拱部超前锚管环向间距ⅥⅣⅤ台阶法施工工序纵断面示意约约系统径向锚杆（L=3.5m）拱墙二次衬砌隧底填充仰拱矮边墙初期支护之喷混凝土台阶法施工工序平面示意ⅣⅤⅥⅣⅣ拱墙二次衬砌隧底填充矮边墙仰拱初期支护之喷混凝土Ⅰ横撑（必要时设）Ⅰ横撑（必要时设）锁脚锚杆锁脚锚杆型钢架或格栅钢架超前锚杆L=3.5m）台阶法施工工序横断面ⅤⅣⅣⅣⅣⅣⅣⅣⅣⅣ图8台阶法施工工序图㈢、⑴在滞后于②部一段距离后，开挖③部。⑵施作隧底喷混凝土。㈣、⑴根据监控量测结果分析， 待初期支护收敛后， 拆除I18 临时钢架。 ⑵灌筑 ○Ⅳ部矮边墙与仰拱。㈤、施作防水层㈥、灌筑仰拱填充 ○Ⅴ部至设计高度。㈦、利用衬砌模板台车一次性灌注○Ⅵ部衬砌（拱墙衬砌一次施作）。2.3 台阶法施工控制要点⑴隧道施工应坚持“弱...
