隧道贯通测量方法

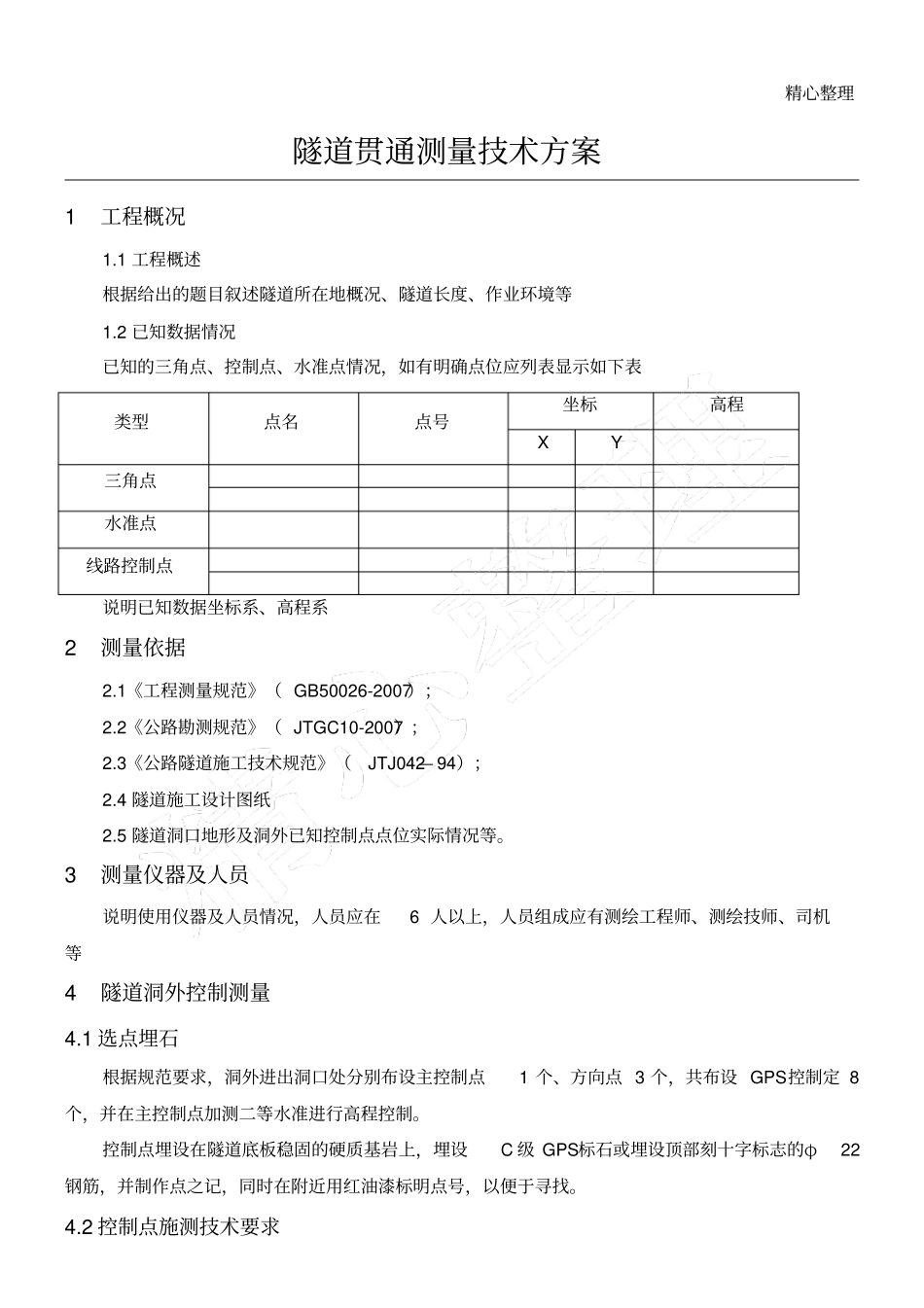

隧道贯通测量方法_第1页
1/3

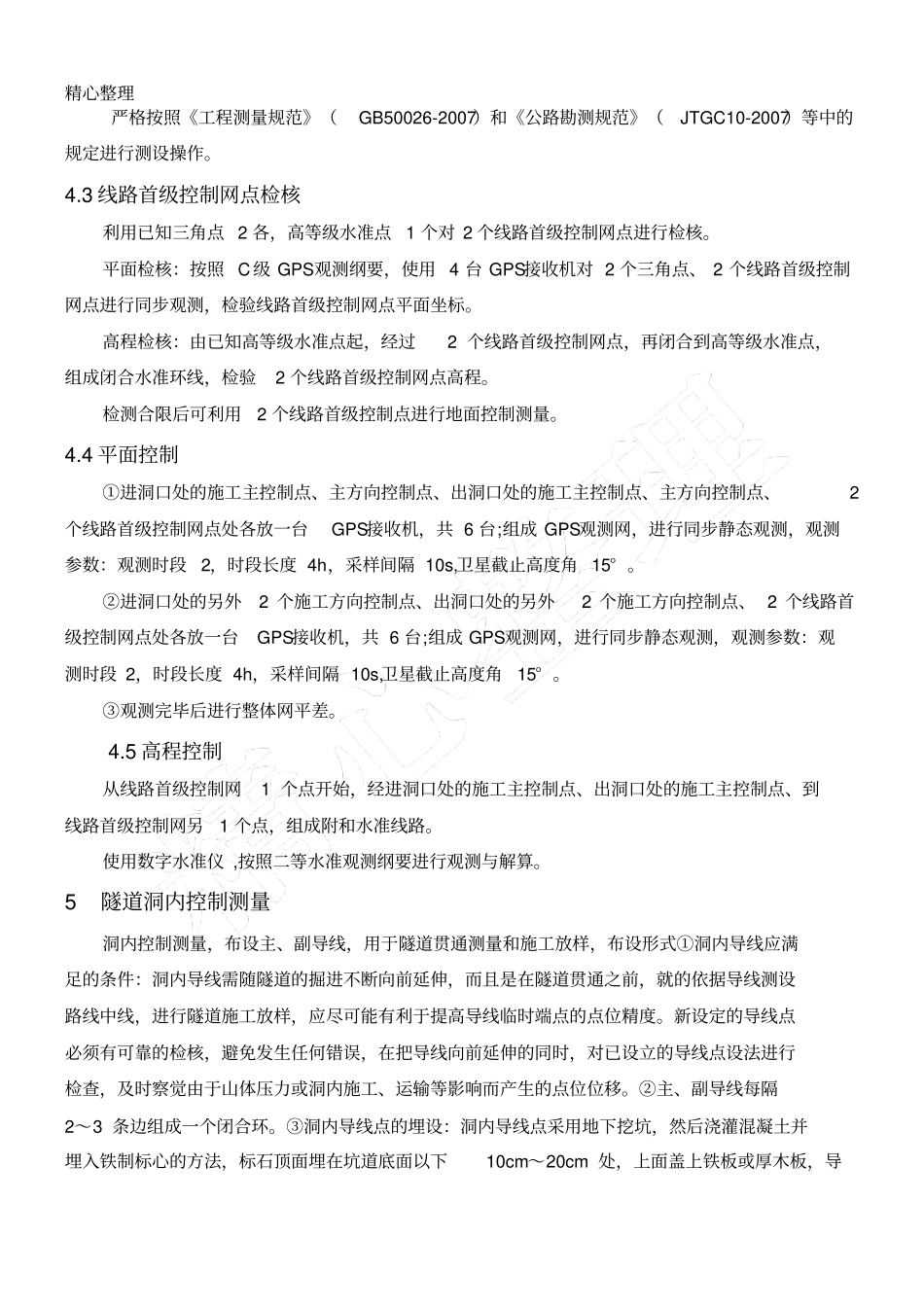

隧道贯通测量方法_第2页
2/3

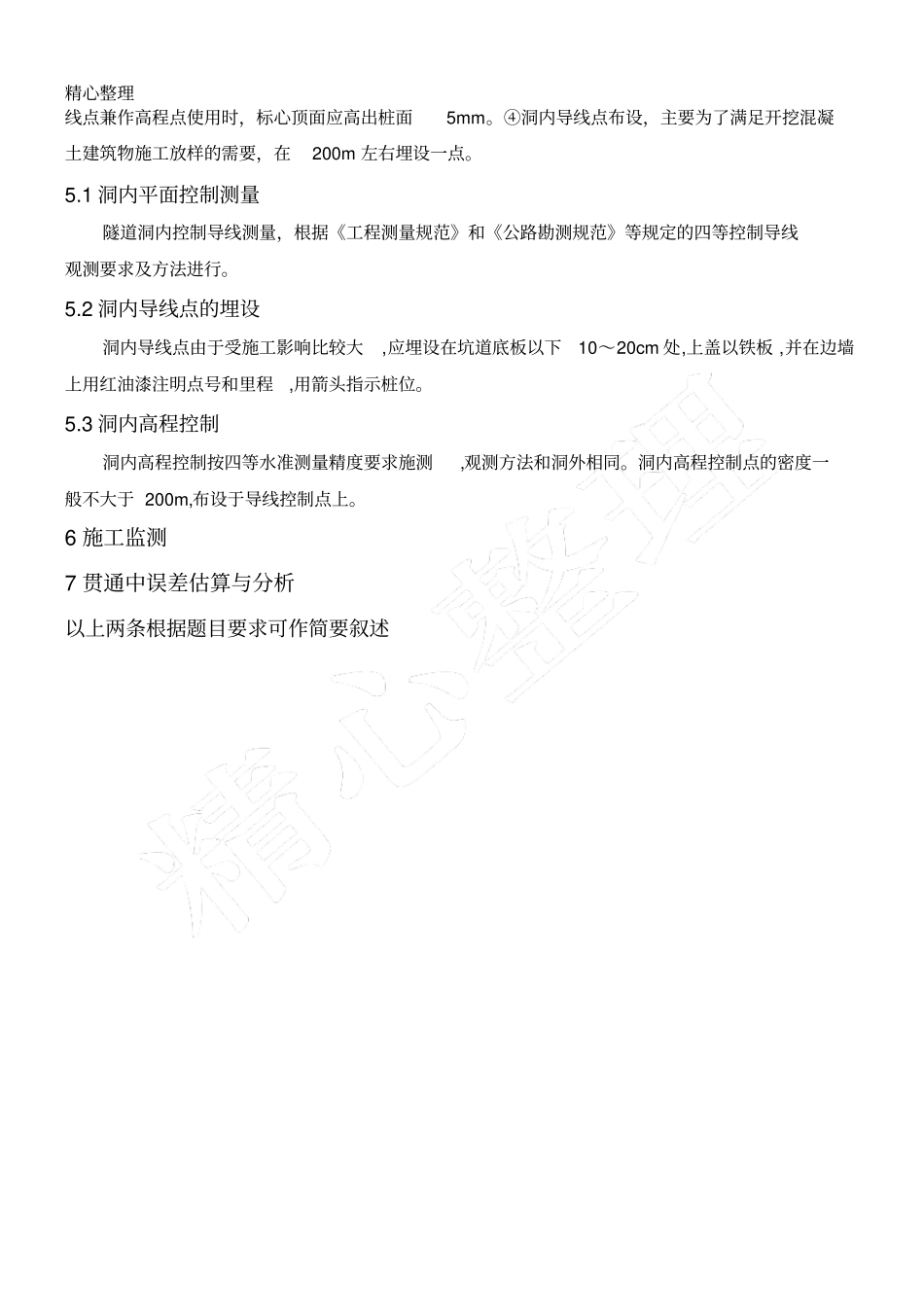

隧道贯通测量方法_第3页
3/3
精心整理隧道贯通测量技术方案1工程概况1.1 工程概述根据给出的题目叙述隧道所在地概况、隧道长度、作业环境等1.2 已知数据情况已知的三角点、控制点、水准点情况,如有明确点位应列表显示如下表类型点名点号坐标高程X Y 三角点水准点线路控制点说明已知数据坐标系、高程系2测量依据2.1《工程测量规范》( GB50026-2007);2.2《公路勘测规范》( JTGC10-2007);2.3《公路隧道施工技术规范》(JTJ042— 94);2.4 隧道施工设计图纸2.5 隧道洞口地形及洞外已知控制点点位实际情况等。3测量仪器及人员说明使用仪器及人员情况,人员应在6 人以上,人员组成应有测绘工程师、测绘技师、司机等4隧道洞外控制测量4.1 选点埋石根据规范要求,洞外进出洞口处分别布设主控制点1 个、方向点 3 个,共布设 GPS控制定 8个,并在主控制点加测二等水准进行高程控制。控制点埋设在隧道底板稳固的硬质基岩上,埋设C 级 GPS标石或埋设顶部刻十字标志的φ22钢筋,并制作点之记,同时在附近用红油漆标明点号,以便于寻找。4.2 控制点施测技术要求精心整理严格按照《工程测量规范》(GB50026-2007)和《公路勘测规范》(JTGC10-2007)等中的规定进行测设操作。4.3 线路首级控制网点检核利用已知三角点 2 各,高等级水准点1 个对 2 个线路首级控制网点进行检核。平面检核:按照 C 级 GPS观测纲要,使用 4 台 GPS接收机对 2 个三角点、 2 个线路首级控制网点进行同步观测,检验线路首级控制网点平面坐标。高程检核:由已知高等级水准点起,经过2 个线路首级控制网点,再闭合到高等级水准点,组成闭合水准环线,检验2 个线路首级控制网点高程。检测合限后可利用2 个线路首级控制点进行地面控制测量。4.4 平面控制①进洞口处的施工主控制点、主方向控制点、出洞口处的施工主控制点、主方向控制点、2个线路首级控制网点处各放一台GPS接收机,共 6 台;组成 GPS观测网,进行同步静态观测,观测参数:观测时段2,时段长度 4h,采样间隔 10s,卫星截止高度角 15° 。②进洞口处的另外2 个施工方向控制点、出洞口处的另外2 个施工方向控制点、 2 个线路首级控制网点处各放一台GPS接收机,共 6 台;组成 GPS观测网,进行同步静态观测,观测参数:观测时段 2,时段长度 4h,采样间隔 10s,卫星截止高度角15° 。③观测完毕后进行整体网平差。4.5 高程控制从线路首级控制网1 个点开始,经进洞口处的施工主控制点、出洞口处...
