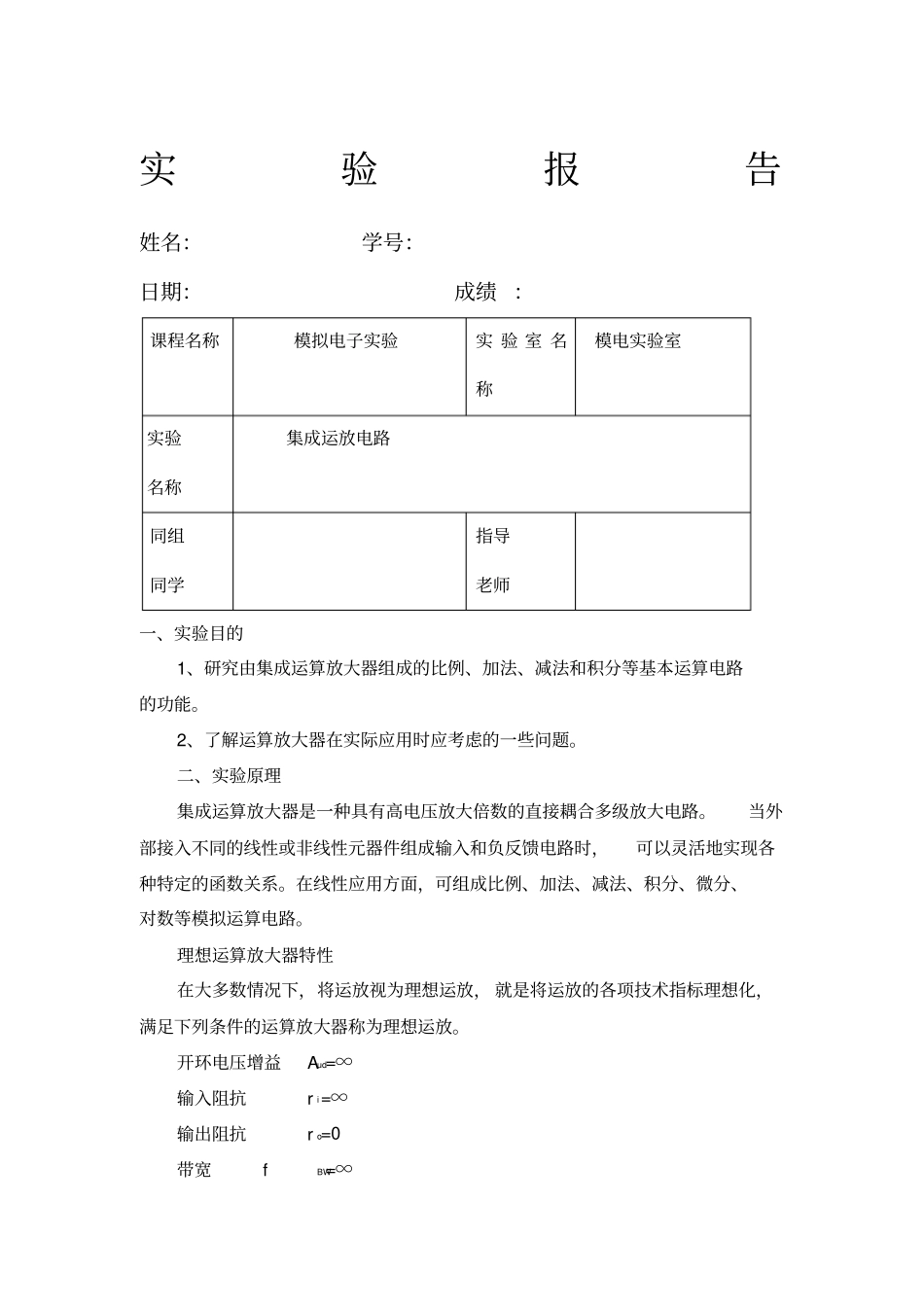

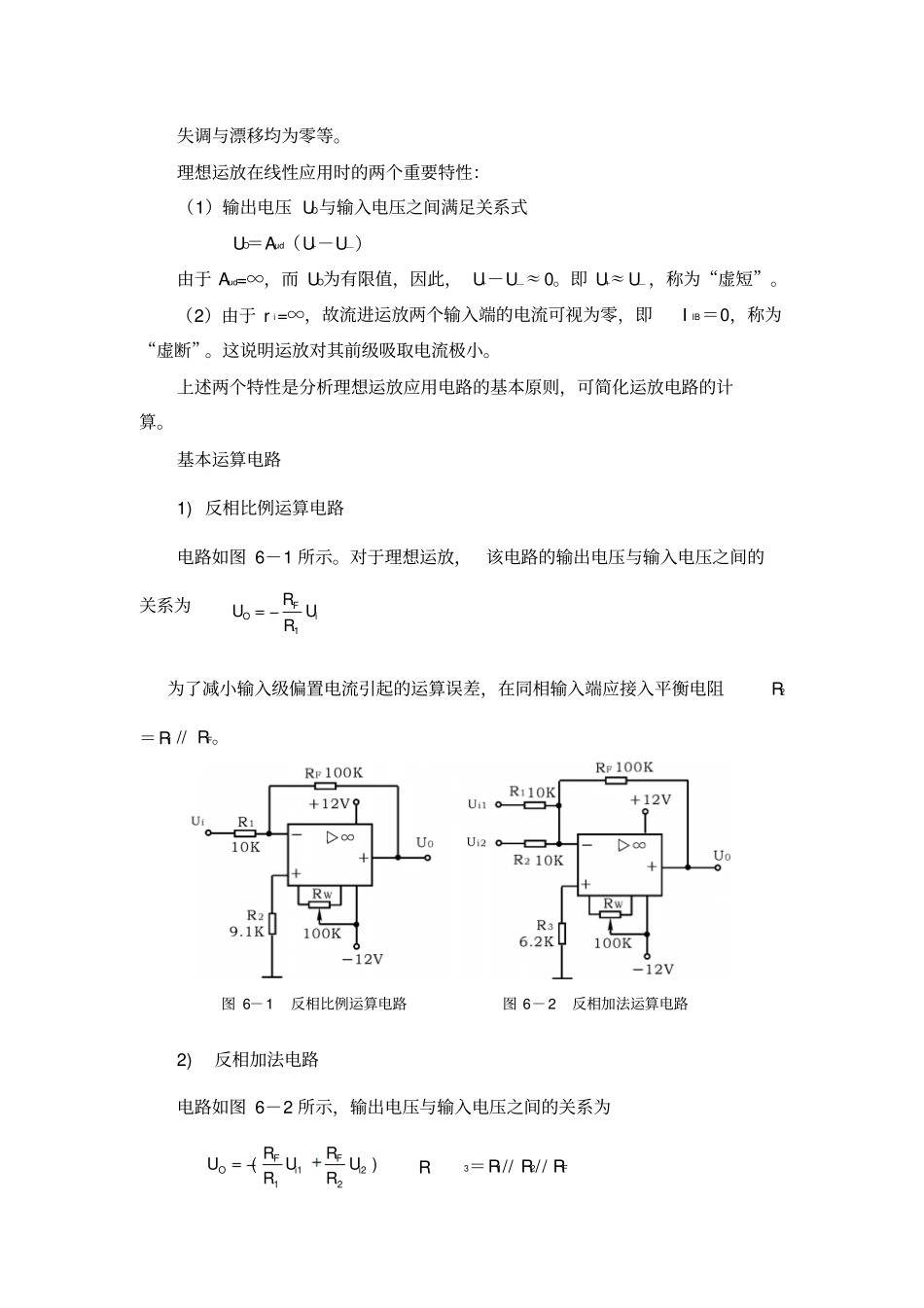

实验报告姓名：学号：日期：成绩 ：课程名称模拟电子实验实 验 室 名称模电实验室实验名称集成运放电路同组同学指导老师一、实验目的1、研究由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的功能。2、了解运算放大器在实际应用时应考虑的一些问题。二、实验原理集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。理想运算放大器特性在大多数情况下，将运放视为理想运放， 就是将运放的各项技术指标理想化，满足下列条件的运算放大器称为理想运放。开环电压增益Aud=∞输入阻抗r i=∞输出阻抗r o=0 带宽 fBW=∞失调与漂移均为零等。理想运放在线性应用时的两个重要特性：（1）输出电压 UO与输入电压之间满足关系式UO＝Aud（U+－U－）由于 Aud=∞，而 UO为有限值，因此， U+－U－≈0。即 U+≈U－，称为“虚短”。（2）由于 r i=∞，故流进运放两个输入端的电流可视为零，即I IB＝0，称为“虚断”。这说明运放对其前级吸取电流极小。上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。基本运算电路1) 反相比例运算电路电路如图 6－1 所示。对于理想运放，该电路的输出电压与输入电压之间的关系为为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R2＝R1 // RF。图 6－1 反相比例运算电路图 6－2 反相加法运算电路2)反相加法电路电路如图 6－2 所示，输出电压与输入电压之间的关系为)URRURR(Ui22Fi11FO R3＝R1 // R2 // RFi1FOURRU 3) 同相比例运算电路图 6－3(a) 是同相比例运算电路，它的输出电压与输入电压之间的关系为i1FO)URR(1U R2＝R1 // RF当 R1→∞时， UO＝Ui ，即得到如图 6－3(b) 所示的电压跟随器。图中R2＝RF，用以减小漂移和起保护作用。 一般 RF取 10KΩ ， RF太小起不到保护作用， 太大则影响跟随性。(a) 同相比例运算电路 (b) 电压跟随器图 6-3 同相比例运算电路4) 差动放大电路（减法器）对于图 6-4 所示的减法运算电路，当R1＝R2，R3＝RF时， 有如下关系式)U(URRUi1i21FO图 6－4 减法运算电路图图 6-5 积分运算电路三、实验设备与器件1、±12V直流电源2、函数信号发生器3、交流毫伏表 4 、直流电压表5、集成运算放...
