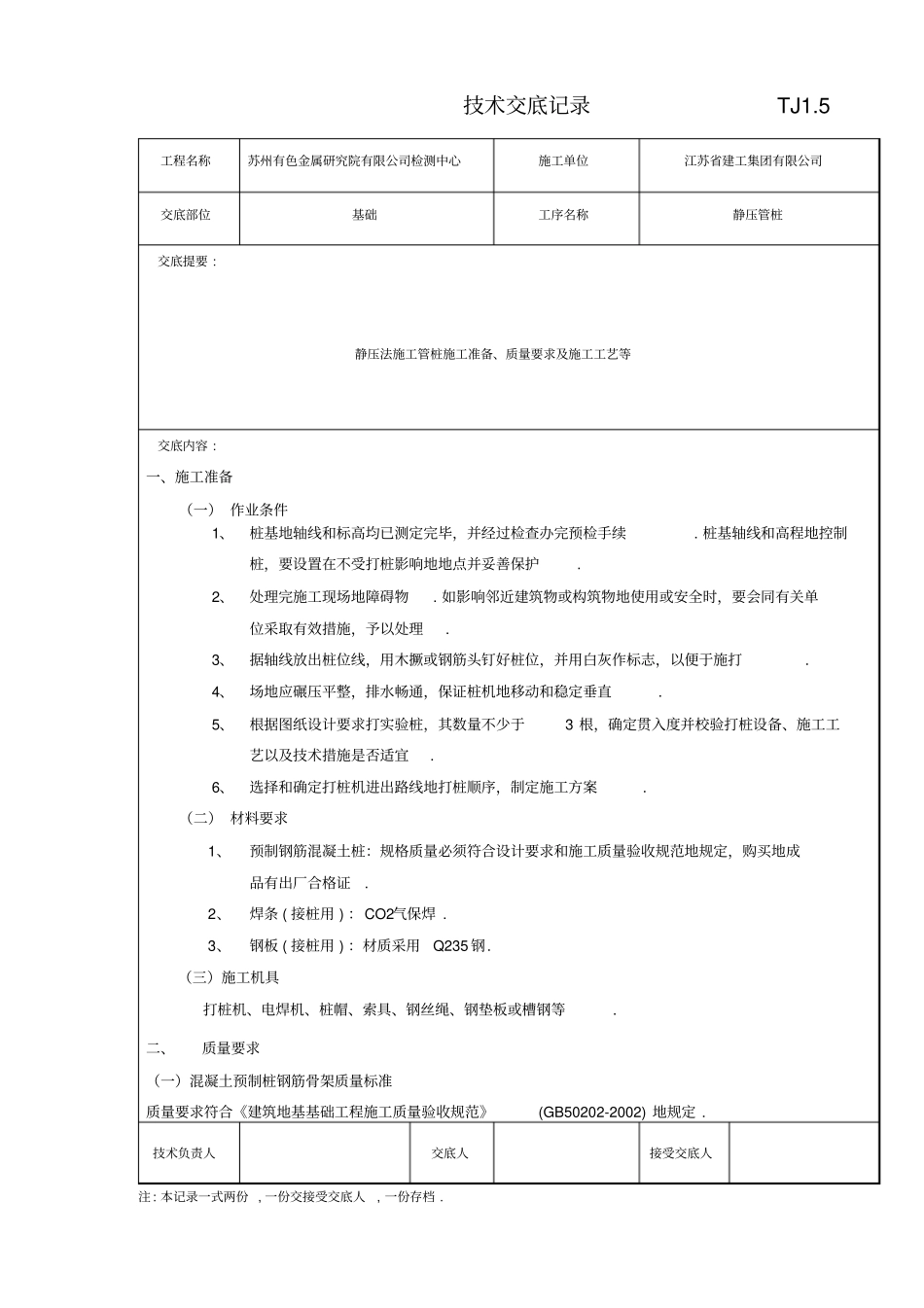

技术交底记录 TJ1.5 工程名称苏州有色金属研究院有限公司检测中心施工单位江苏省建工集团有限公司交底部位基础工序名称静压管桩交底提要 : 静压法施工管桩施工准备、质量要求及施工工艺等交底内容 : 一、施工准备(一) 作业条件1、桩基地轴线和标高均已测定完毕,并经过检查办完预检手续. 桩基轴线和高程地控制桩,要设置在不受打桩影响地地点并妥善保护. 2、处理完施工现场地障碍物. 如影响邻近建筑物或构筑物地使用或安全时,要会同有关单位采取有效措施,予以处理. 3、据轴线放出桩位线,用木撅或钢筋头钉好桩位,并用白灰作标志,以便于施打. 4、场地应碾压平整,排水畅通,保证桩机地移动和稳定垂直. 5、根据图纸设计要求打实验桩,其数量不少于3 根,确定贯入度并校验打桩设备、施工工艺以及技术措施是否适宜. 6、选择和确定打桩机进出路线地打桩顺序,制定施工方案. (二) 材料要求1、预制钢筋混凝土桩:规格质量必须符合设计要求和施工质量验收规范地规定,购买地成品有出厂合格证. 2、焊条 ( 接桩用 ) :CO2气保焊 . 3、钢板 ( 接桩用 ) :材质采用Q235 钢. (三)施工机具打桩机、电焊机、桩帽、索具、钢丝绳、钢垫板或槽钢等. 二、质量要求(一)混凝土预制桩钢筋骨架质量标准质量要求符合《建筑地基基础工程施工质量验收规范》(GB50202-2002) 地规定 .技术负责人交底人接受交底人注 : 本记录一式两份 , 一份交接受交底人, 一份存档 . 技术交底记录 TJ1.5 工程名称苏州有色金属研究院有限公司检测中心施工单位江苏省建工集团有限公司交底部位基础工序名称静压管桩交底提要 : 静压法施工管桩施工准备、质量要求及施工工艺等交底内容 : (二)钢筋混凝土预制桩质量检验标准项序检查工程允许偏差或允许值主控工程1 桩体质量检验按基桩检测技术规范2 桩位偏差不大于 20 ㎜3 成品桩外形表面平整,颜色均匀,成品桩尺寸桩身弯曲矢高<1/1000L 桩顶平整度mm 2 6 电焊接桩焊缝质量见 GB50202中表 5.5.4-2 电焊结束后停歇时间min > 8.0 上下节平面偏差mm <10 节点弯曲矢高<1/1000L 三、工艺流程桩机就位→起吊预制桩→稳桩→打桩→接桩→送桩→中间检查验收→移桩机至下一个桩位.四、施工工艺( 一) 桩机就位打桩机就位时,要对准桩位,保证垂直稳定,在施工中不发生倾斜、移动. (二)起吊预制桩先拴好吊桩用地钢丝绳和索具,然后用索具捆住桩身,一般不超过30cm,再起...
