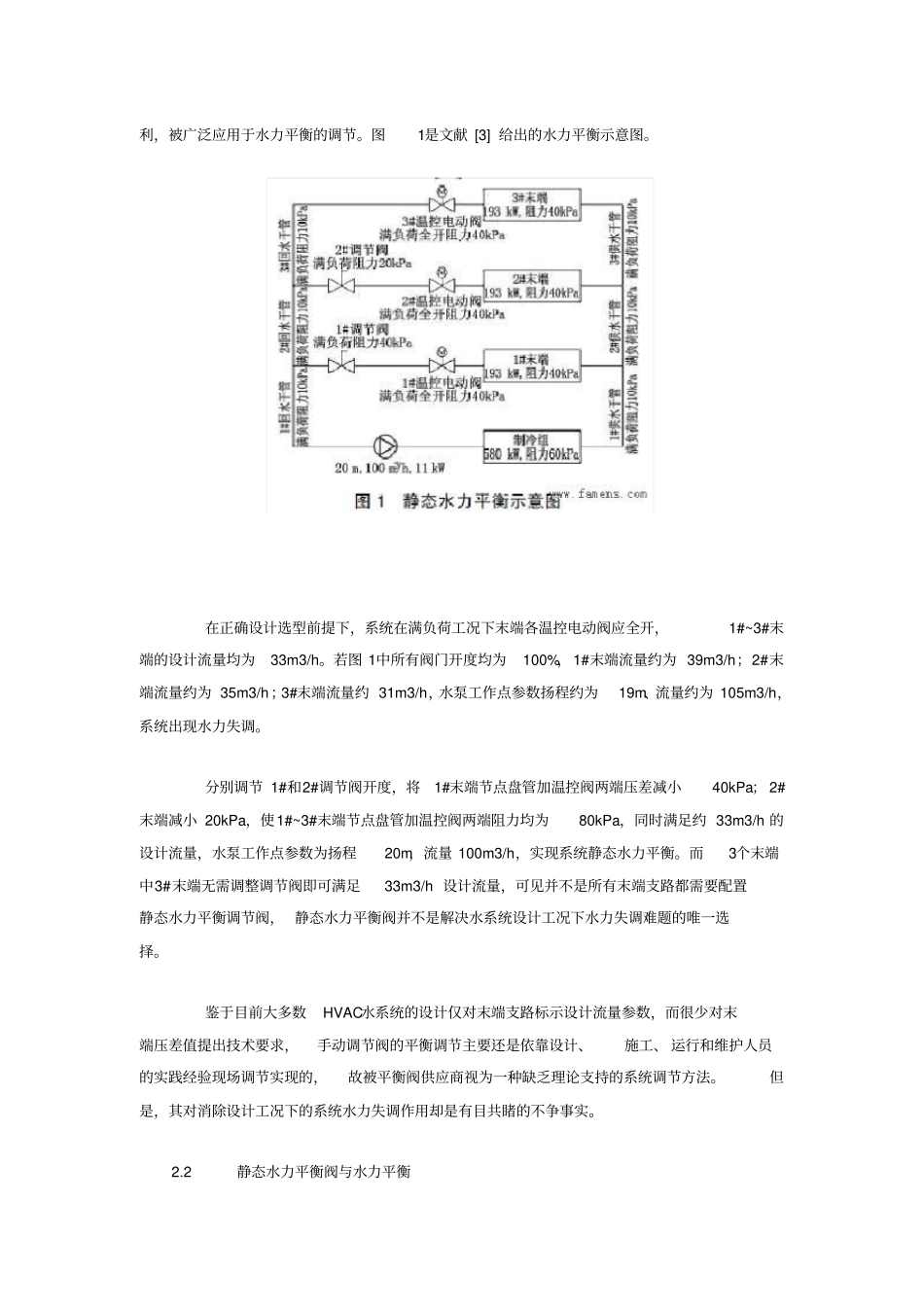

静态平衡阀的应用解析近年来,美国和欧洲一些企业的水力平衡新产品、新技术、新思维不断影响着我国暖通界,设计人员在很多工程中大量采用了水力平衡阀。但是, 实际工程中不断暴露出问题,由此产生了关于水力平衡和平衡阀的质疑和相关的学术之争。 1 水力平衡文献 [1] 对水力平衡的定义是:在真实运行情况下测定水的流量,并在满负荷时调节流量至设计值,为建筑物内的每个区域或房间输送合理的供热、供冷量的过程。 2 静态水力平衡阀应用的讨论 2.1 设计工况下的水力失调对于一个按照设计要求运行的理想HVAC系统而言,在满负荷工况下,各个用户都能够获得设计水量,满足各个区域用户的舒适性以及系统运行的安全性和经济性要求,避免用户投诉和能源浪费,这样的系统就算是实现了水力平衡的系统。反之则称为水力不平衡或称水力失调的系统。通常在设计工况下,当系统中某一用户资用压头高于设计压头时,其实际流量就可能会大于设计流量,其他环路的实际流量则有可能达不到设计流量,这种设计工况下出现的水力失调特性为静态水力失调,是由于设计、 施工、 设备材料等原因导致的系统管道特性阻力数比值与设计要求的管道特性阻力数比值不一致引起的,是系统本身所固有的[2] 。另一种状态是, 系统中所有末端用户实际流量均等于或大于设计值。由此引起的水力失调工况并不会导致客户投诉,故常常并未引起设计师和工程师的重视。对于闭路循环的管网,其水力工况各物理量之间的相互关系可用公式Δ p=SG2描述,其中 Δ p 为压差或阻力损失;S为管网阻抗; G为流量。压差和流量的调控互为手段和目的。在静态水力平衡阀的设计理念进入中国之前,工程技术人员多采用截止阀或蝶阀等来实现和满足水系统对水力平衡技术的要求。由于截止阀、蝶阀结构简单、价格低、调节便利,被广泛应用于水力平衡的调节。图1是文献 [3] 给出的水力平衡示意图。在正确设计选型前提下,系统在满负荷工况下末端各温控电动阀应全开,1#~3#末端的设计流量均为33m3/h。若图 1中所有阀门开度均为100%,1#末端流量约为 39m3/h;2#末端流量约为 35m3/h;3#末端流量约 31m3/h,水泵工作点参数扬程约为19m、流量约为 105m3/h,系统出现水力失调。分别调节 1#和2#调节阀开度,将1#末端节点盘管加温控阀两端压差减小40kPa; 2#末端减小 20kPa,使1#~3#末端节点盘管加温控阀两端阻力均为80kPa,同时满足约 33m3/h 的设计流量,水泵工作点参数为扬程20m,流量 100m3...
