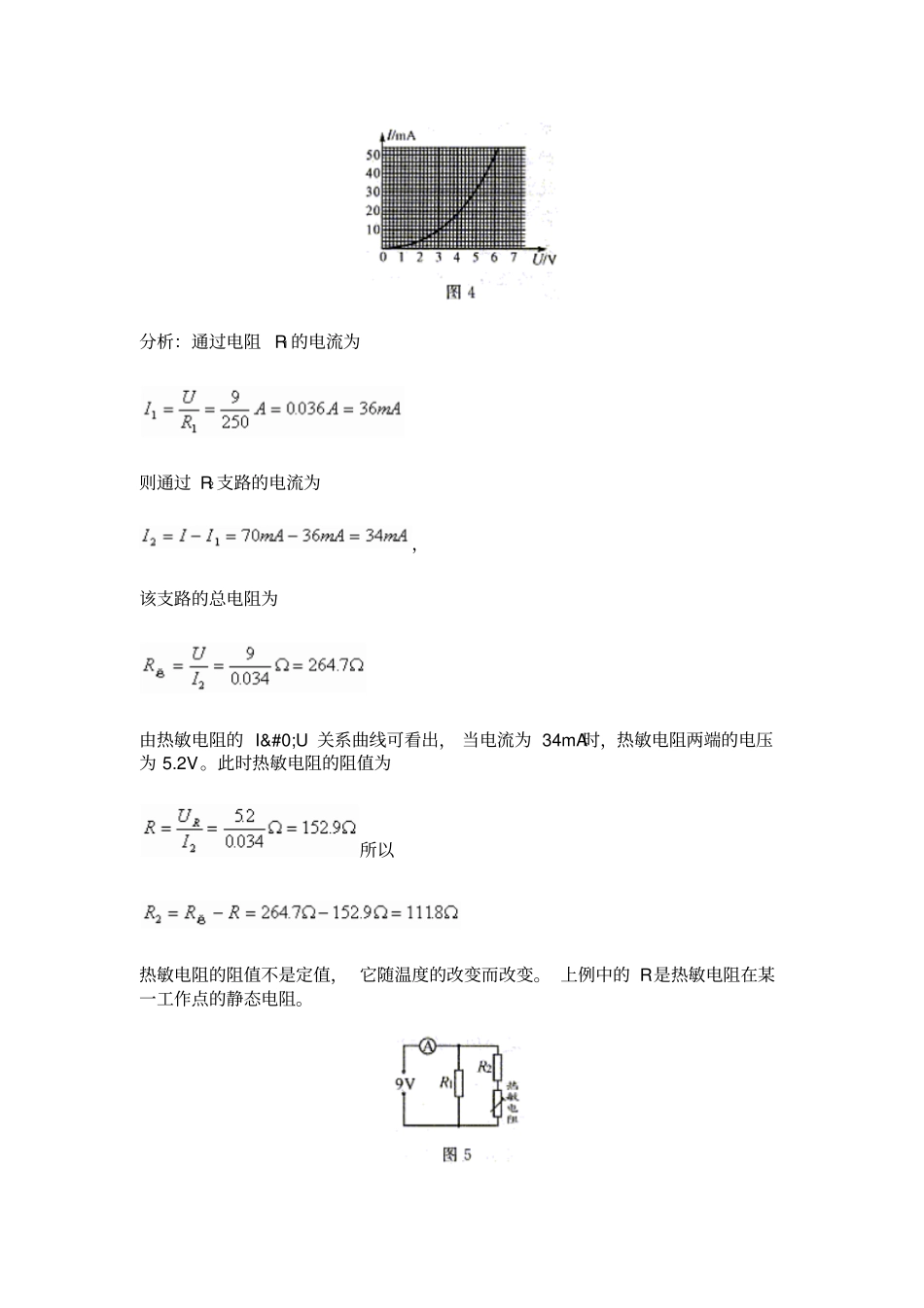

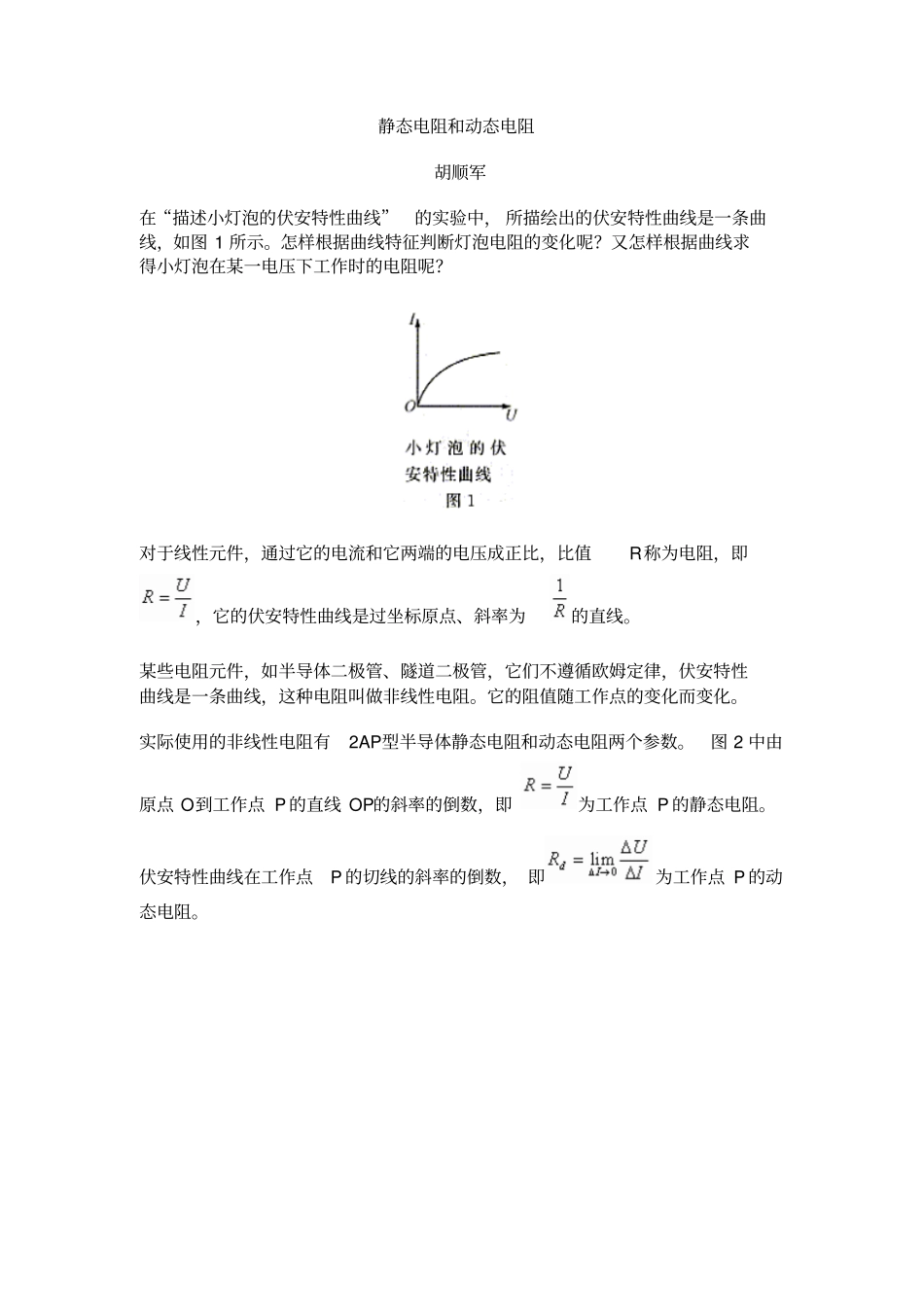

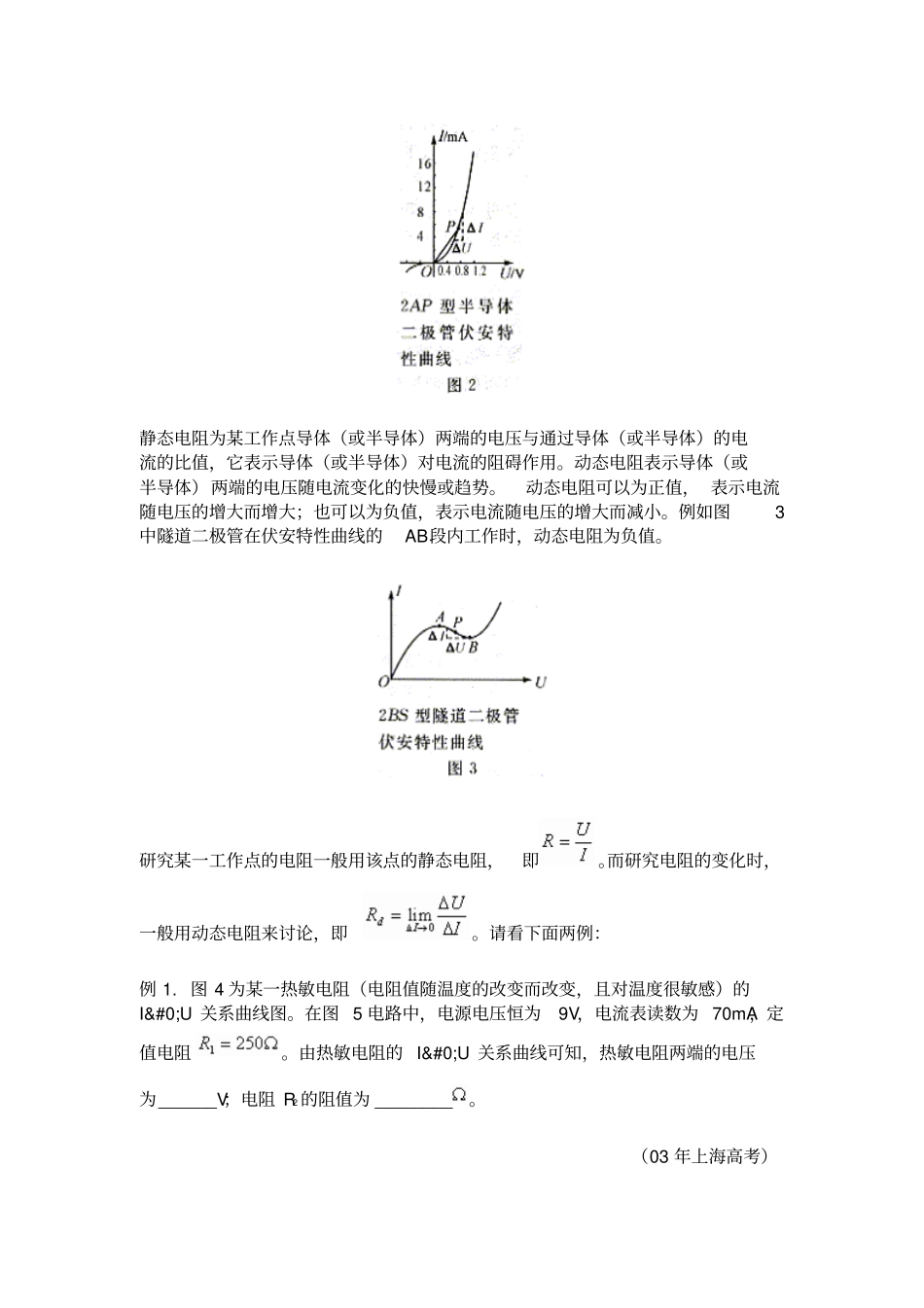

静态电阻和动态电阻胡顺军在“描述小灯泡的伏安特性曲线”的实验中， 所描绘出的伏安特性曲线是一条曲线，如图 1 所示。怎样根据曲线特征判断灯泡电阻的变化呢？又怎样根据曲线求得小灯泡在某一电压下工作时的电阻呢？对于线性元件，通过它的电流和它两端的电压成正比，比值R称为电阻，即，它的伏安特性曲线是过坐标原点、斜率为的直线。某些电阻元件，如半导体二极管、隧道二极管，它们不遵循欧姆定律，伏安特性曲线是一条曲线，这种电阻叫做非线性电阻。它的阻值随工作点的变化而变化。实际使用的非线性电阻有2AP型半导体静态电阻和动态电阻两个参数。图 2 中由原点 O到工作点 P 的直线 OP的斜率的倒数，即为工作点 P 的静态电阻。伏安特性曲线在工作点P 的切线的斜率的倒数， 即为工作点 P 的动态电阻。静态电阻为某工作点导体（或半导体）两端的电压与通过导体（或半导体）的电流的比值，它表示导体（或半导体）对电流的阻碍作用。动态电阻表示导体（或半导体）两端的电压随电流变化的快慢或趋势。动态电阻可以为正值， 表示电流随电压的增大而增大；也可以为负值，表示电流随电压的增大而减小。例如图3中隧道二极管在伏安特性曲线的AB段内工作时，动态电阻为负值。研究某一工作点的电阻一般用该点的静态电阻，即。而研究电阻的变化时，一般用动态电阻来讨论，即。请看下面两例：例 1. 图 4 为某一热敏电阻（电阻值随温度的改变而改变，且对温度很敏感）的I�U 关系曲线图。在图 5 电路中，电源电压恒为9V，电流表读数为 70mA，定值电阻。由热敏电阻的 I�U 关系曲线可知，热敏电阻两端的电压为______V；电阻 R2 的阻值为 ________。（03 年上海高考）分析：通过电阻 R1 的电流为则通过 R2 支路的电流为，该支路的总电阻为由热敏电阻的 I�U 关系曲线可看出， 当电流为 34mA时，热敏电阻两端的电压为 5.2V。此时热敏电阻的阻值为所以热敏电阻的阻值不是定值， 它随温度的改变而改变。 上例中的 R是热敏电阻在某一工作点的静态电阻。例 2. 某同学在测定小灯泡功率的实验中得到如下一组U和 I 的数据：（1）画出 I�U 图线。（2）从图线上可以看出， 当功率逐渐增大时， 灯丝电阻的变化情况是： ________。（3）这表明导体的电阻随温度升高而________。（ 96 年上海高考）分析：根据提供的数据用描点法作出I�U 图线，如图 6 所示。从 I�U 图可以看出灯泡电阻不是一个定...
