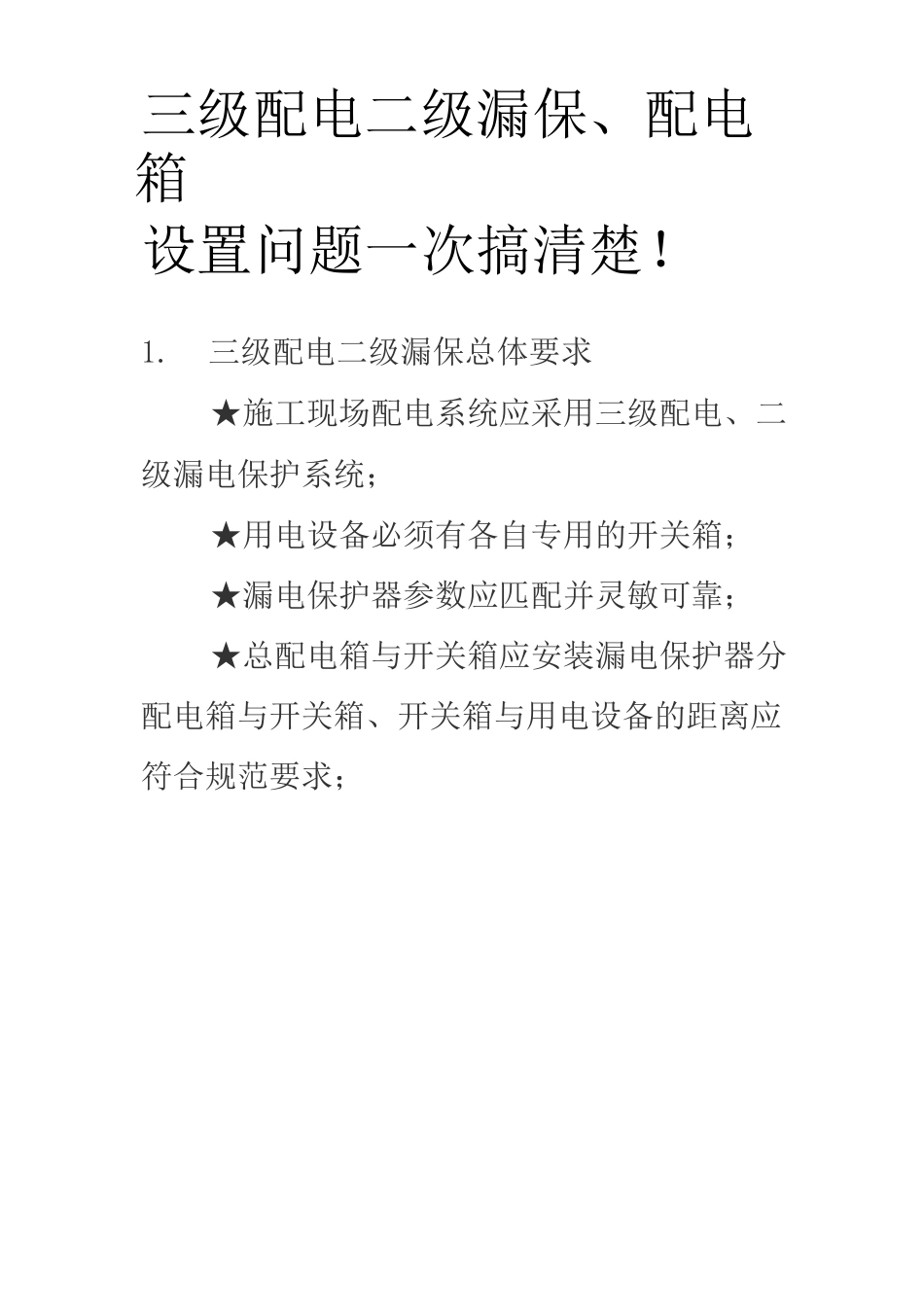

三级配电二级漏保、配电箱设置问题一次搞清楚!1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统;★用电设备必须有各自专用的开关箱;★漏电保护器参数应匹配并灵敏可靠;★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求;-圾诵电蘭/设在用电设喜或员荷相対集申区分配电箱分SE 电箱照明舒配电裁二级爲开关蒂幵黄箱开关箱开翱幵关補三级配电、二级漏电保护系统参考图例2•总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。★配电箱、开关箱电器可靠、完好,进出线整齐。厂『趙黑垒刼[]■■xj—勺 i■电■uniti^Etn设置要求:1、总配电箱以下可设若干分配电箱,分配电箱以下可设若干开关箱;总配电箱应设在靠近电源的区域,分配电箱应设在用电设备或负荷相对集中的区域,分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不宜超过 3m°(JGJ46—2005 第 8.1.2 条)2、开关箱中漏电保护器的额定漏电动作电流不应大于 30mA,额定漏电动作时间不应大于;使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品,其额定漏电动作电流不应大于 15mA,额定漏电动作时间不应大于。(JGJ46—2005 第 8.2.10 条)3、总配电箱中漏电保护器的额定漏电动作电流应大于 30mA,额定漏电动作时间应大分配电箱示竜團 d参考图例 B.14.4——弭悴一1于,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于 30mA?s°(JGJ46—)3.分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。★配电箱、开关箱电器可靠、完好,进出线整齐。LIL2L3PE[]开关箱示意图设置要求:1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作,钢板厚度应为〜,其中开关箱箱体钢板厚度不得小于,配电箱箱体钢板厚度不得小于,箱体表面应做防腐处理。(JGJ46—2005 第 8.1.7 条)2、配电箱、开关箱的进、出线口应配置固定线卡,进出线应加绝缘护套并成束卡固在箱体上,不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆,不得有接头(JGJ46—2005 第 8.1.16 条)3、配电箱、开关箱外形结构应能防雨、防尘°(JGJ46—2005 第&1.17 条)4、配电箱、开关箱内的电器必须可靠、完好,严禁使用破损不合格的电器。(JGJ46—2005 第 8.2.1 条)5、总配电箱的电器具备电源隔离,正常接通与分断电路,以及短路、过载、...
