避雷器的维护与检修 图文 民熔

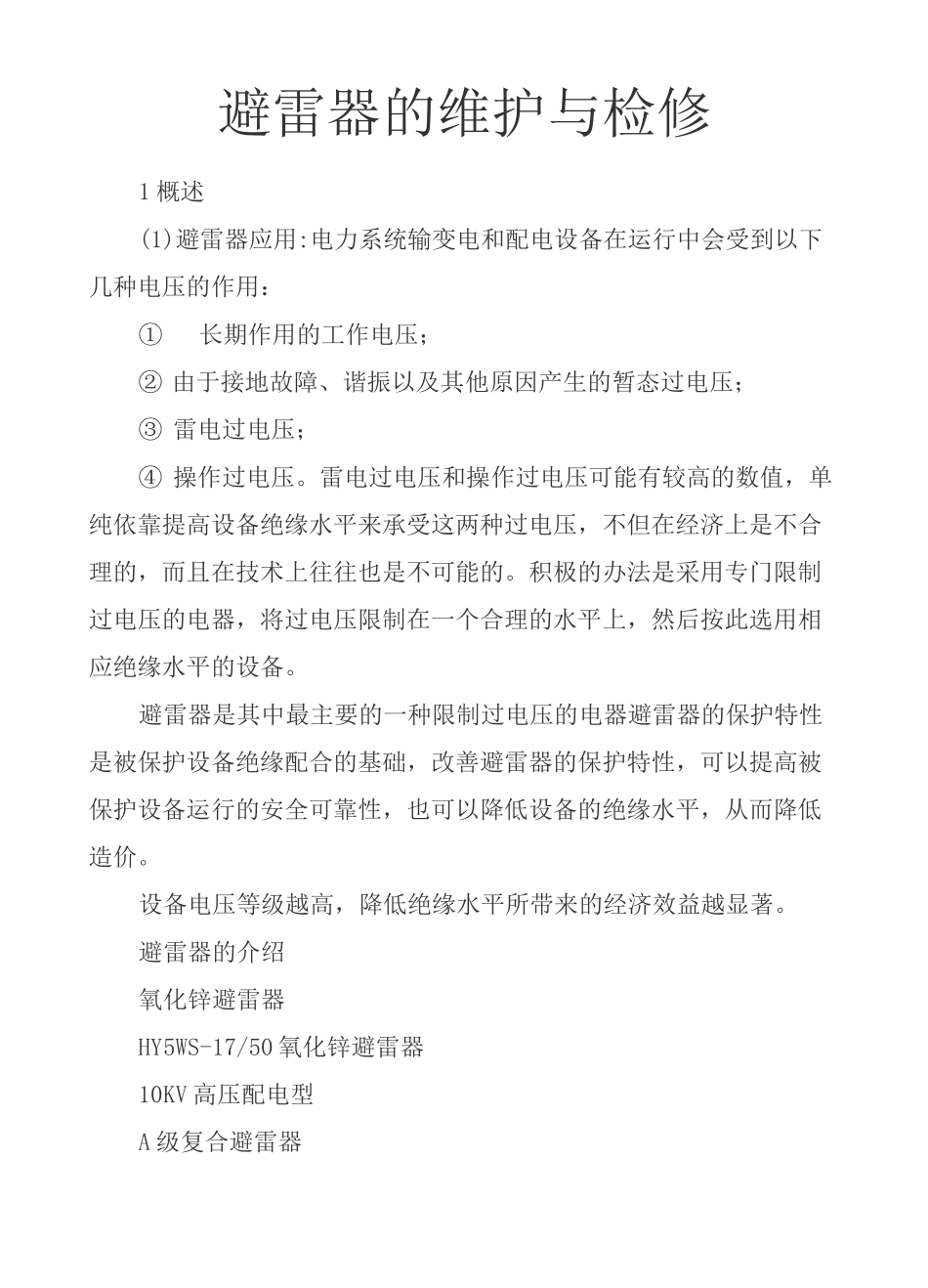

避雷器的维护与检修  图文 民熔_第1页
1/7

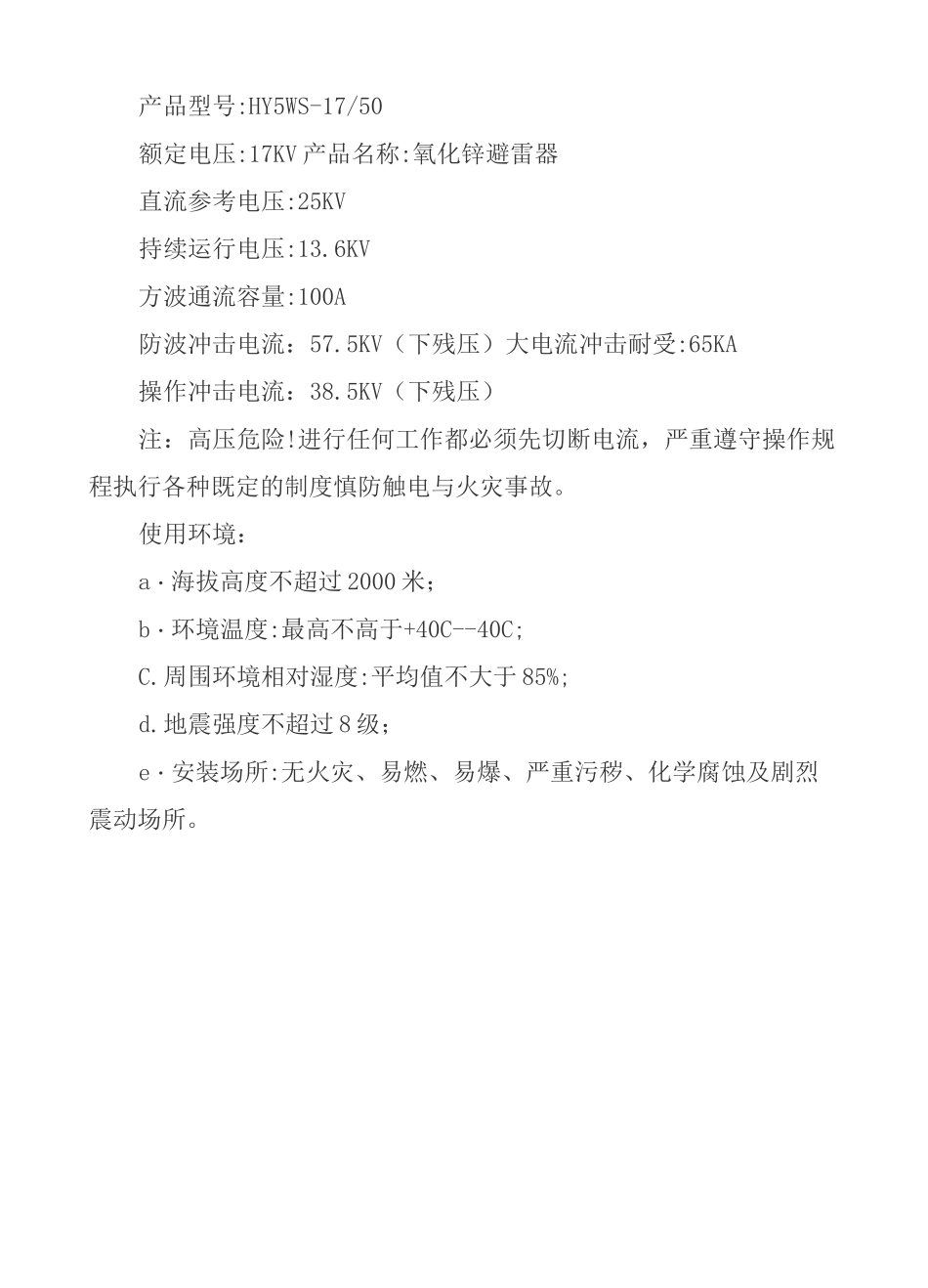

避雷器的维护与检修  图文 民熔_第2页
2/7

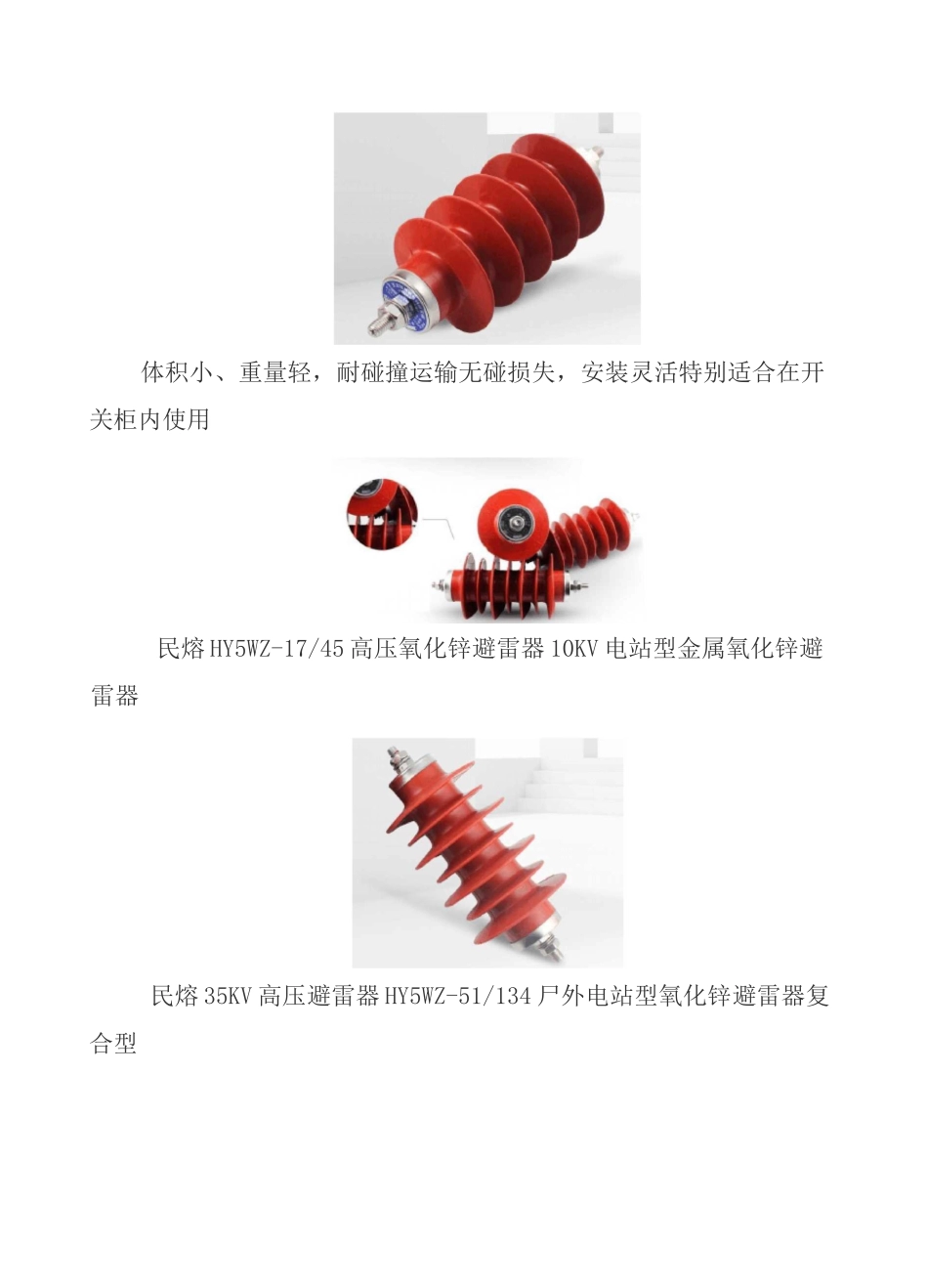

避雷器的维护与检修  图文 民熔_第3页
3/7
避雷器的维护与检修1 概述(1)避雷器应用:电力系统输变电和配电设备在运行中会受到以下几种电压的作用:①长期作用的工作电压;② 由于接地故障、谐振以及其他原因产生的暂态过电压;③ 雷电过电压;④ 操作过电压。雷电过电压和操作过电压可能有较高的数值,单纯依靠提高设备绝缘水平来承受这两种过电压,不但在经济上是不合理的,而且在技术上往往也是不可能的。积极的办法是采用专门限制过电压的电器,将过电压限制在一个合理的水平上,然后按此选用相应绝缘水平的设备。避雷器是其中最主要的一种限制过电压的电器避雷器的保护特性是被保护设备绝缘配合的基础,改善避雷器的保护特性,可以提高被保护设备运行的安全可靠性,也可以降低设备的绝缘水平,从而降低造价。设备电压等级越高,降低绝缘水平所带来的经济效益越显著。避雷器的介绍氧化锌避雷器HY5WS-17/50 氧化锌避雷器10KV 高压配电型A 级复合避雷器产品型号:HY5WS-17/50额定电压:17KV 产品名称:氧化锌避雷器直流参考电压:25KV持续运行电压:13.6KV方波通流容量:100A防波冲击电流:57.5KV(下残压)大电流冲击耐受:65KA操作冲击电流:38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流,严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。使用环境:a・海拔高度不超过 2000 米;b・环境温度:最高不高于+40C--40C;C.周围环境相对湿度:平均值不大于 85%;d.地震强度不超过 8 级;e・安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。体积小、重量轻,耐碰撞运输无碰损失,安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45 高压氧化锌避雷器 10KV 电站型金属氧化锌避雷器民熔 35KV 高压避雷器 HY5WZ-51/134 尸外电站型氧化锌避雷器复合型避雷器安装在被保护设备上,过电压由线路传到避雷器,当其值达到避雷器动作电压时避雷器动作,将过电压限制到某一定水平(称为保护水平)。过电压之后,避雷器立即恢复截止状态,电力系统恢复正常状态。避雷器应符合下列基本要求:① 能长期承受系统的持续运行电压,并可短时承受可能经常出现的暂态过电压;② 在过电压作用下,其保护水平满足绝缘水平的要求;③ 能承受过电压作用下放电电流产生的能量;④ 过电压之后能迅速恢复正常工作状态。(2)避雷器的正常使用条件:避雷器的正常使用条件为:① 适合于户内外运行;② 环境温度为+40°C〜一 40°C;③ 可经受阳光的辐射;F5 保护樓转电札...
