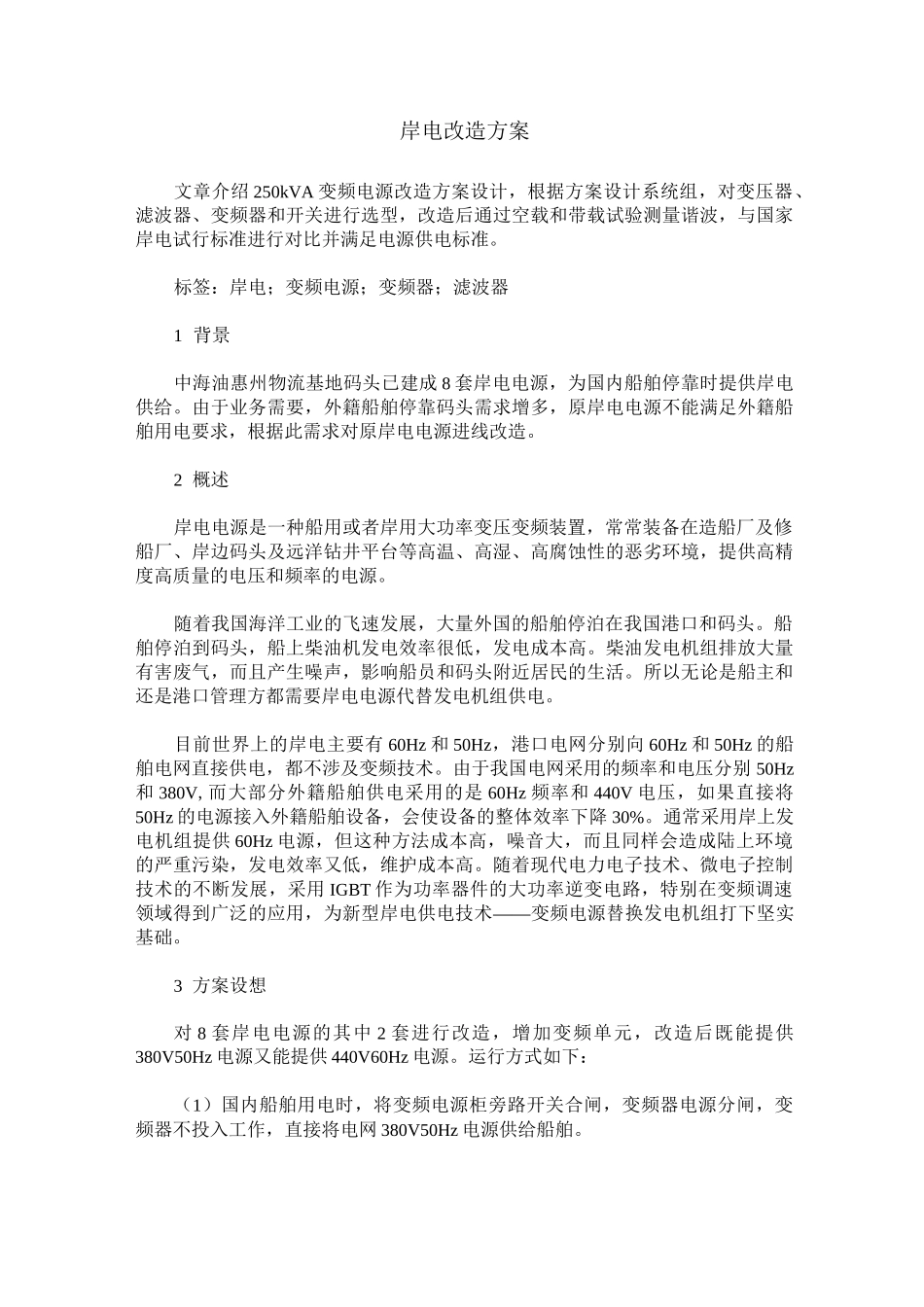

岸电改造方案文章介绍 250kVA 变频电源改造方案设计，根据方案设计系统组，对变压器、滤波器、变频器和开关进行选型，改造后通过空载和带载试验测量谐波，与国家岸电试行标准进行对比并满足电源供电标准。标签：岸电；变频电源；变频器；滤波器1 背景中海油惠州物流基地码头已建成 8 套岸电电源，为国内船舶停靠时提供岸电供给。由于业务需要，外籍船舶停靠码头需求增多，原岸电电源不能满足外籍船舶用电要求，根据此需求对原岸电电源进线改造。2 概述岸电电源是一种船用或者岸用大功率变压变频装置，常常装备在造船厂及修船厂、岸边码头及远洋钻井平台等高温、高湿、高腐蚀性的恶劣环境，提供高精度高质量的电压和频率的电源。随着我国海洋工业的飞速发展，大量外国的船舶停泊在我国港口和码头。船舶停泊到码头，船上柴油机发电效率很低，发电成本高。柴油发电机组排放大量有害废气，而且产生噪声，影响船员和码头附近居民的生活。所以无论是船主和还是港口管理方都需要岸电电源代替发电机组供电。目前世界上的岸电主要有 60Hz 和 50Hz，港口电网分别向 60Hz 和 50Hz 的船舶电网直接供电，都不涉及变频技术。由于我国电网采用的频率和电压分别 50Hz和 380V,而大部分外籍船舶供电采用的是 60Hz 频率和 440V 电压，如果直接将50Hz 的电源接入外籍船舶设备，会使设备的整体效率下降 30%。通常采用岸上发电机组提供 60Hz 电源，但这种方法成本高，噪音大，而且同样会造成陆上环境的严重污染，发电效率又低，维护成本高。随着现代电力电子技术、微电子控制技术的不断发展，采用 IGBT 作为功率器件的大功率逆变电路，特别在变频调速领域得到广泛的应用，为新型岸电供电技术——变频电源替换发电机组打下坚实基础。3 方案设想对 8 套岸电电源的其中 2 套进行改造，增加变频单元，改造后既能提供380V50Hz 电源又能提供 440V60Hz 电源。运行方式如下：（1）国内船舶用电时，将变频电源柜旁路开关合闸，变频器电源分闸，变频器不投入工作，直接将电网 380V50Hz 电源供给船舶。（2）外籍船舶用电时，将变频电源柜旁路开关分闸，变频器电源合闸，变频器投入工作，输出 440V60Hz 电源供给船舶。4 变频电源经过交-直-交变换的逆变电源称为变频电源。变频电源的主要功用是将现有交流电网电源变换成用户所需频率。变频电源用作标准供电电源，要保证电源输出的波形稳定和纯净，提供最优良的供电环境。本方案采用 VaconNXS ...
