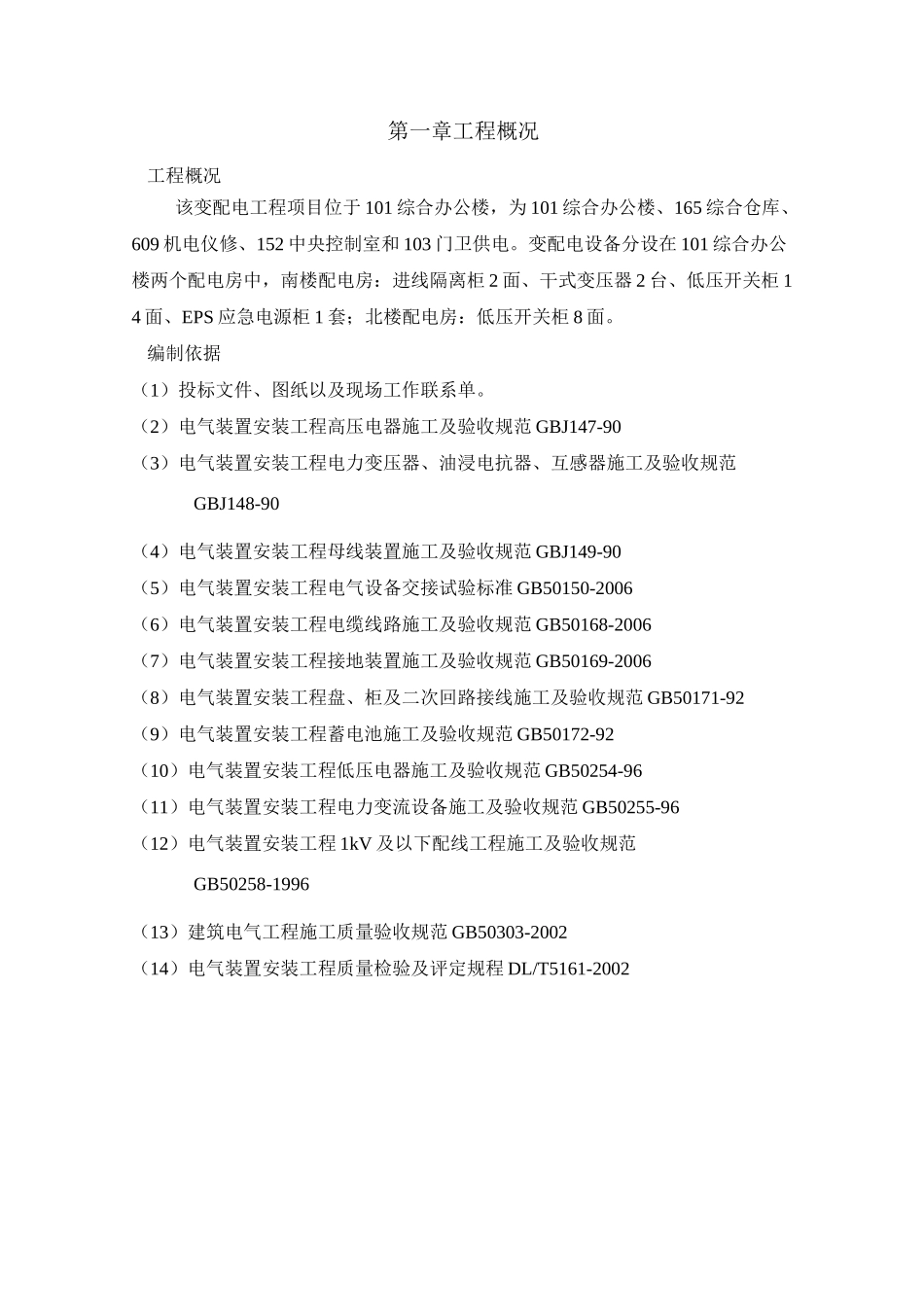

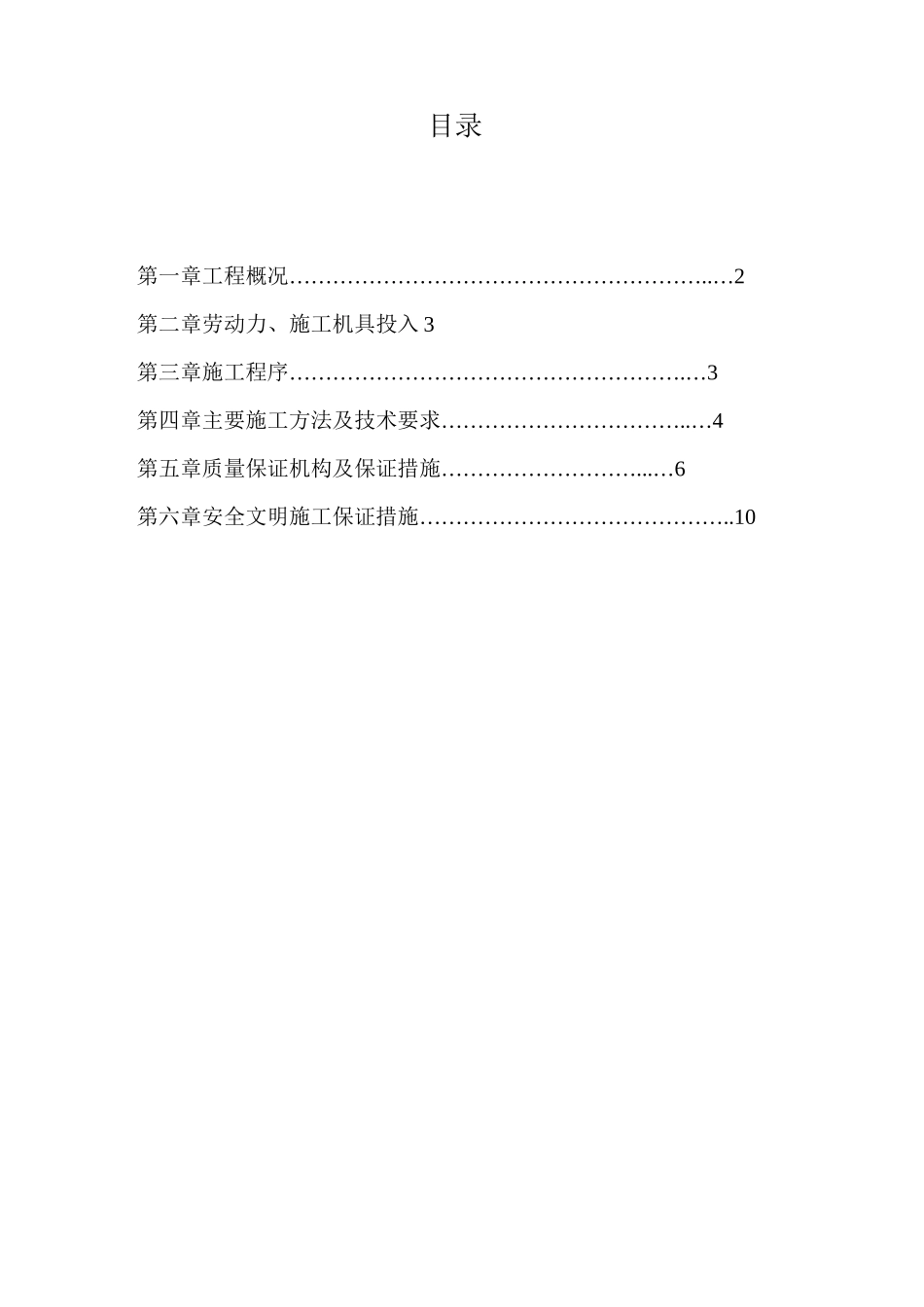

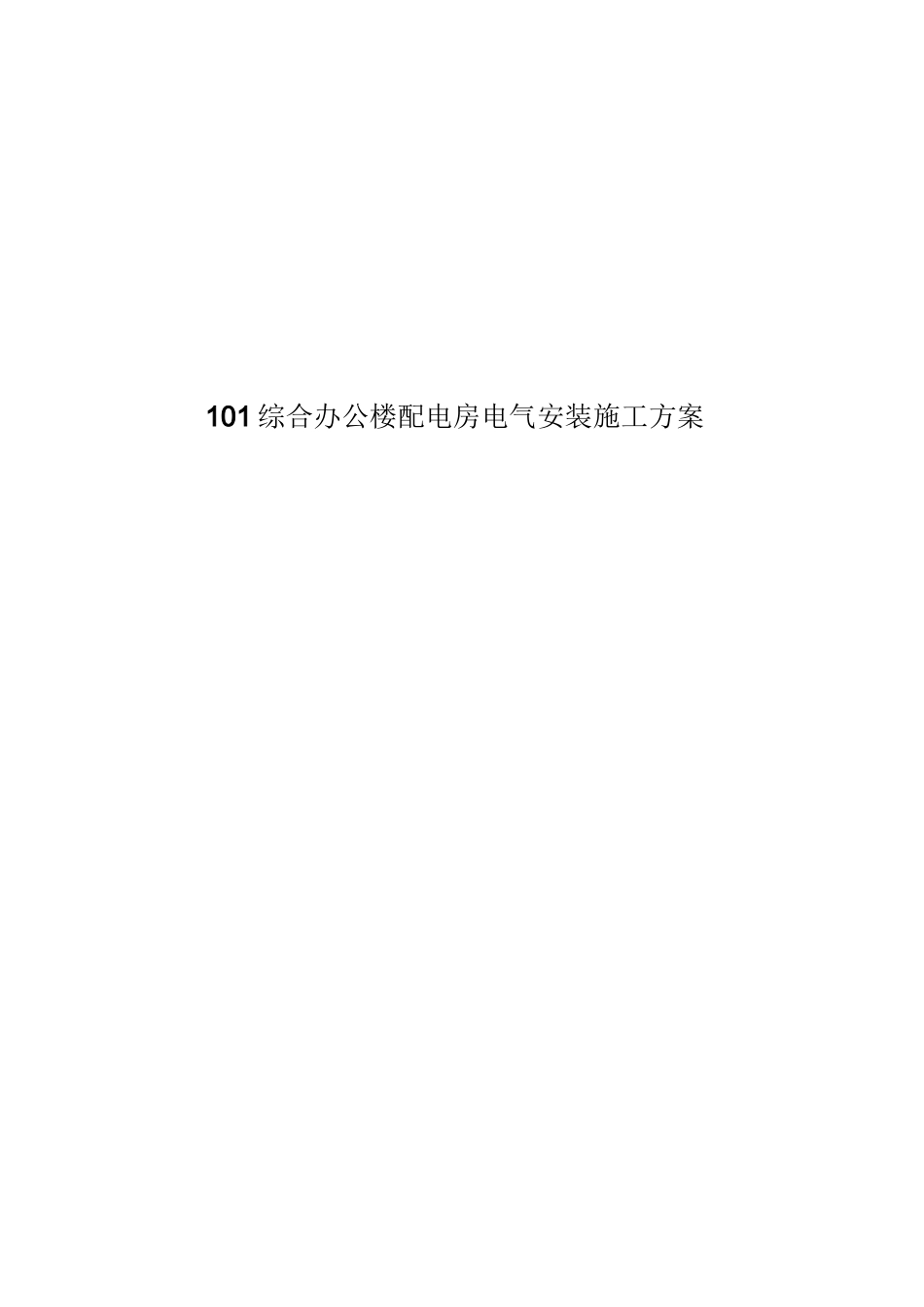

101 综合办公楼配电房电气安装施工方案目录第一章工程概况…………………………………………………..…2第二章劳动力、施工机具投入 3第三章施工程序……………………………………………….…3第四章主要施工方法及技术要求……………………………..…4第五章质量保证机构及保证措施………………………...…6第六章安全文明施工保证措施……………………………………..10第一章工程概况工程概况该变配电工程项目位于 101 综合办公楼，为 101 综合办公楼、165 综合仓库、609 机电仪修、152 中央控制室和 103 门卫供电。变配电设备分设在 101 综合办公楼两个配电房中，南楼配电房：进线隔离柜 2 面、干式变压器 2 台、低压开关柜 14 面、EPS 应急电源柜 1 套；北楼配电房：低压开关柜 8 面。编制依据（1）投标文件、图纸以及现场工作联系单。（2）电气装置安装工程高压电器施工及验收规范 GBJ147-90（3）电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ148-90（4）电气装置安装工程母线装置施工及验收规范 GBJ149-90（5）电气装置安装工程电气设备交接试验标准 GB50150-2006（6）电气装置安装工程电缆线路施工及验收规范 GB50168-2006（7）电气装置安装工程接地装置施工及验收规范 GB50169-2006（8）电气装置安装工程盘、柜及二次回路接线施工及验收规范 GB50171-92（9）电气装置安装工程蓄电池施工及验收规范 GB50172-92（10）电气装置安装工程低压电器施工及验收规范 GB50254-96（11）电气装置安装工程电力变流设备施工及验收规范 GB50255-96（12）电气装置安装工程 1kV 及以下配线工程施工及验收规范GB50258-1996（13）建筑电气工程施工质量验收规范 GB50303-2002（14）电气装置安装工程质量检验及评定规程 DL/T5161-2002第三章施工程序准备阶段熟悉图纸、规范 f图纸会审 f编制设备、材料、加工件计划 f设备材料检查验收一 f准备施工机具一 f编制施工技术方案一 f电气施工条件确认。施工阶段技术交底 f材料发放 f配合预埋 f电气设备安装 f母线安装 f电缆敷设 f电缆头制作 f柜体检查调整。调试阶段电气设备和单元件调试 f耐压试验 f操作电源试验 f系统联动操作实验 f变压器试验 f低压柜试验调整 f模拟试验。交工阶段检查各段相序 f高压柜各段受送电 f变压器运行 f低压柜各段受送电 f验收交工。第四章主要施工方法及技术要求设备、材料标识一览表序号设备、材料名称...
