地脚螺栓直埋施工工法

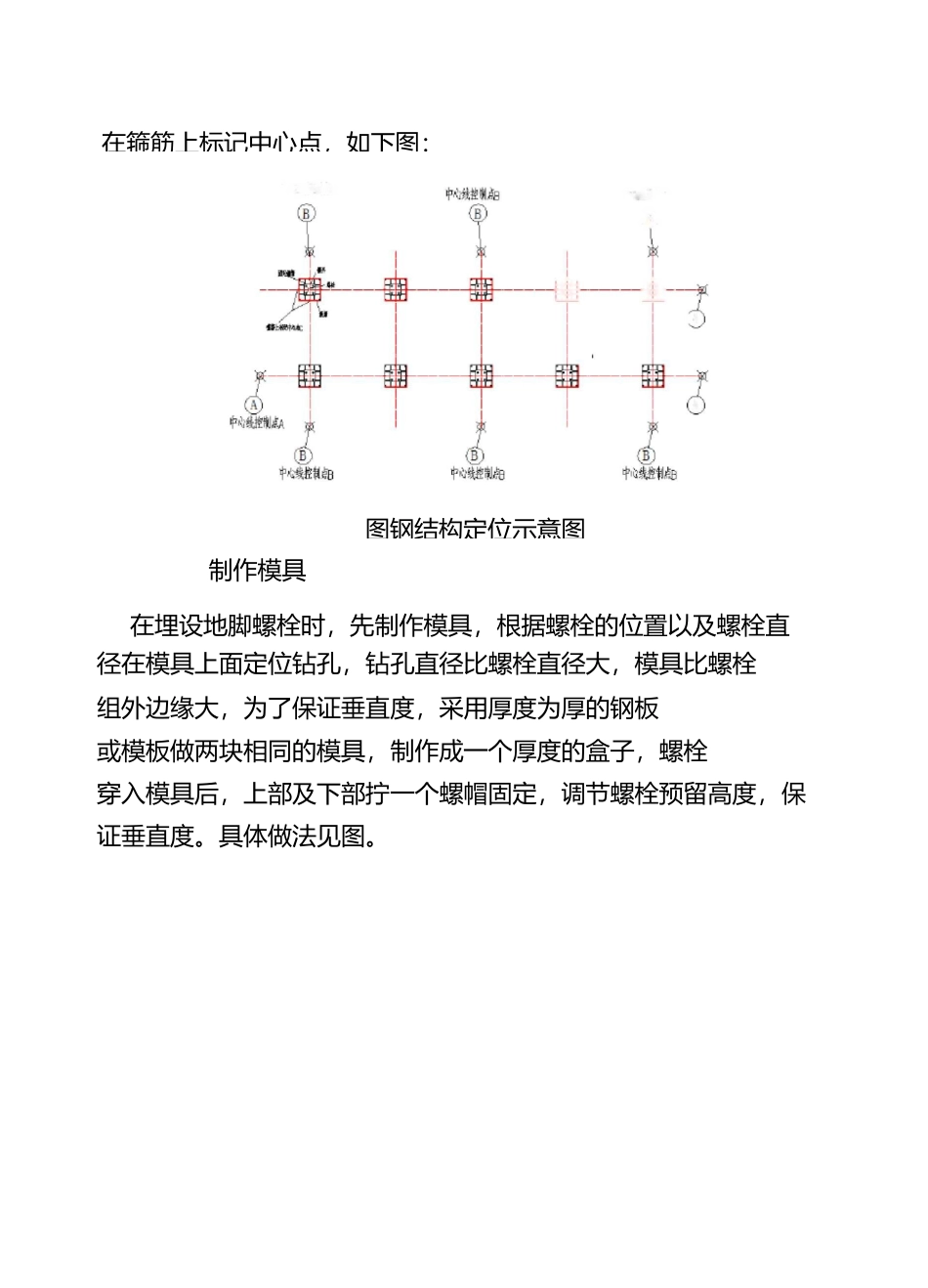

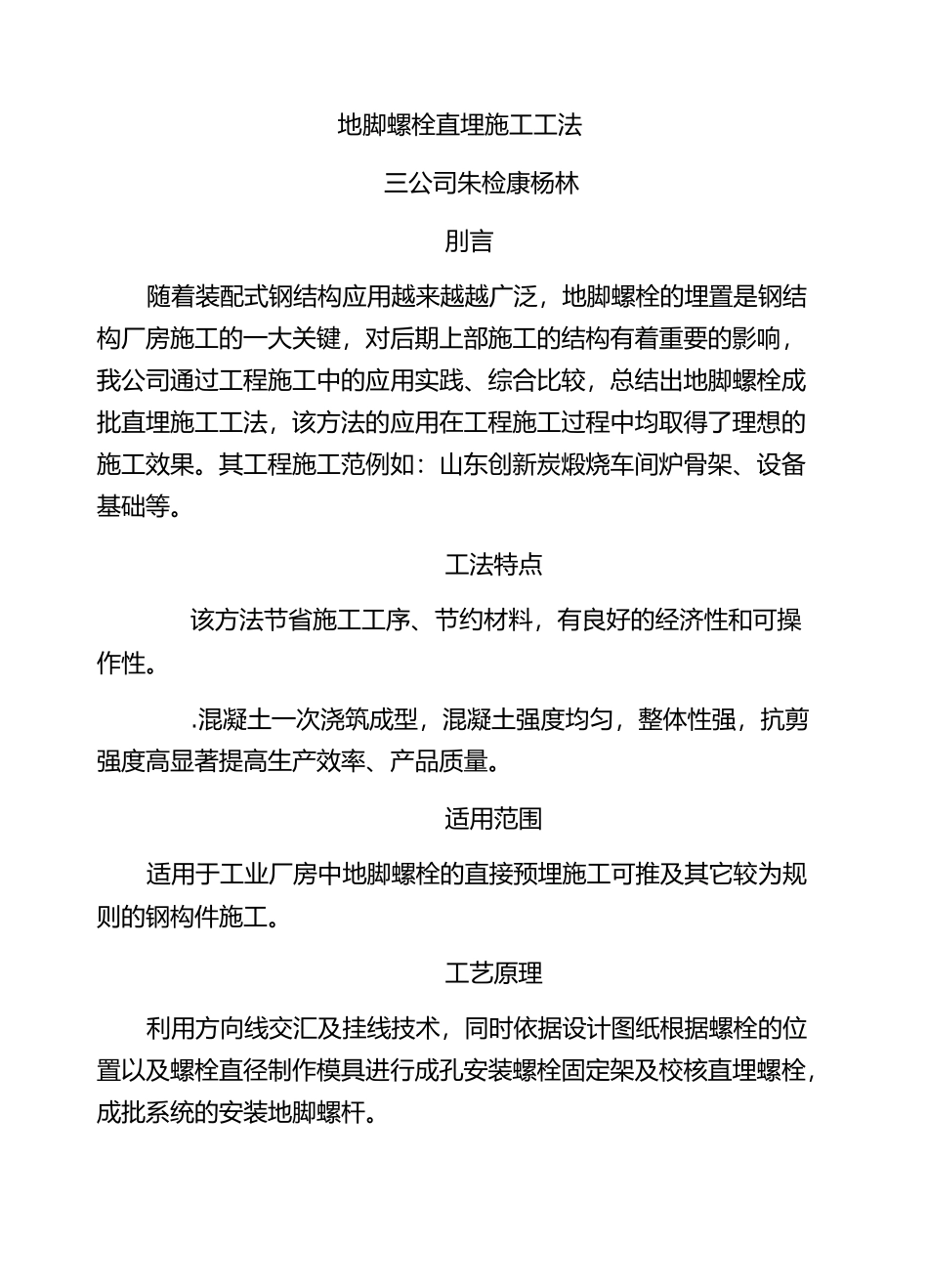

地脚螺栓直埋施工工法_第1页
1/10
地脚螺栓直埋施工工法_第2页
2/10
地脚螺栓直埋施工工法_第3页
3/10
地脚螺栓直埋施工工法三公司朱检康杨林刖言随着装配式钢结构应用越来越越广泛,地脚螺栓的埋置是钢结构厂房施工的一大关键,对后期上部施工的结构有着重要的影响,我公司通过工程施工中的应用实践、综合比较,总结出地脚螺栓成批直埋施工工法,该方法的应用在工程施工过程中均取得了理想的施工效果。其工程施工范例如:山东创新炭煅烧车间炉骨架、设备基础等。工法特点该方法节省施工工序、节约材料,有良好的经济性和可操作性。.混凝土一次浇筑成型,混凝土强度均匀,整体性强,抗剪强度高显著提高生产效率、产品质量。适用范围适用于工业厂房中地脚螺栓的直接预埋施工可推及其它较为规则的钢构件施工。工艺原理利用方向线交汇及挂线技术,同时依据设计图纸根据螺栓的位置以及螺栓直径制作模具进行成孔安装螺栓固定架及校核直埋螺栓,成批系统的安装地脚螺杆。施工工艺流程及操作要点工艺流程施工准备一定位点布设一基础承台钢筋、短柱钢筋绑扎基础、底板混凝土浇筑一轴线、中心线测设、标记箍筋中心点、标高一制作模具一焊接定位钢筋、焊接安装螺杆一检查复测一安装模板及加固一浇筑混凝土操作要点.施工准备技术准备。检查图纸设计的深度是否能满足施工要求。根据设计确定施工的重点、难点,针对性的作好技术交底工作。.材料准备对材料的规格、材质、尺寸等进行核对,并对原材料进行质量检测。定位点布设采用全站仪,利用已知桩位测设方格网,并在垫层上放置出基础的轴线及中心线。绑扎完基础承台钢筋、短柱钢筋绑扎基础、浇筑底板混凝土中心点、中心线测设布设中心线定位点、隔一布一的方式布设中心线定位点,在箍筋上标记中心点,如下图:aa(AA中诚帥申燃卿掘⑧图钢结构定位示意图制作模具在埋设地脚螺栓时,先制作模具,根据螺栓的位置以及螺栓直径在模具上面定位钻孔,钻孔直径比螺栓直径大,模具比螺栓组外边缘大,为了保证垂直度,采用厚度为厚的钢板或模板做两块相同的模具,制作成一个厚度的盒子,螺栓穿入模具后,上部及下部拧一个螺帽固定,调节螺栓预留高度,保证垂直度。具体做法见图。焊接定位钢筋、点焊固定焊接安装螺杆上部及下部拧一个螺帽固定,调节螺栓预留高度,水平尺气泡居中,调整垂直度,用水平尺控制模具,保证模具水平。具体做法见图。在基础短柱模板支好后,将地脚螺栓模具控制线与钢筋标记点中心线定位一致,校正标高后可将模具与短柱模板固定。然后将螺栓用钢筋可靠连接,防止钢筋位置移动,并宜事先在螺栓下部焊接...
