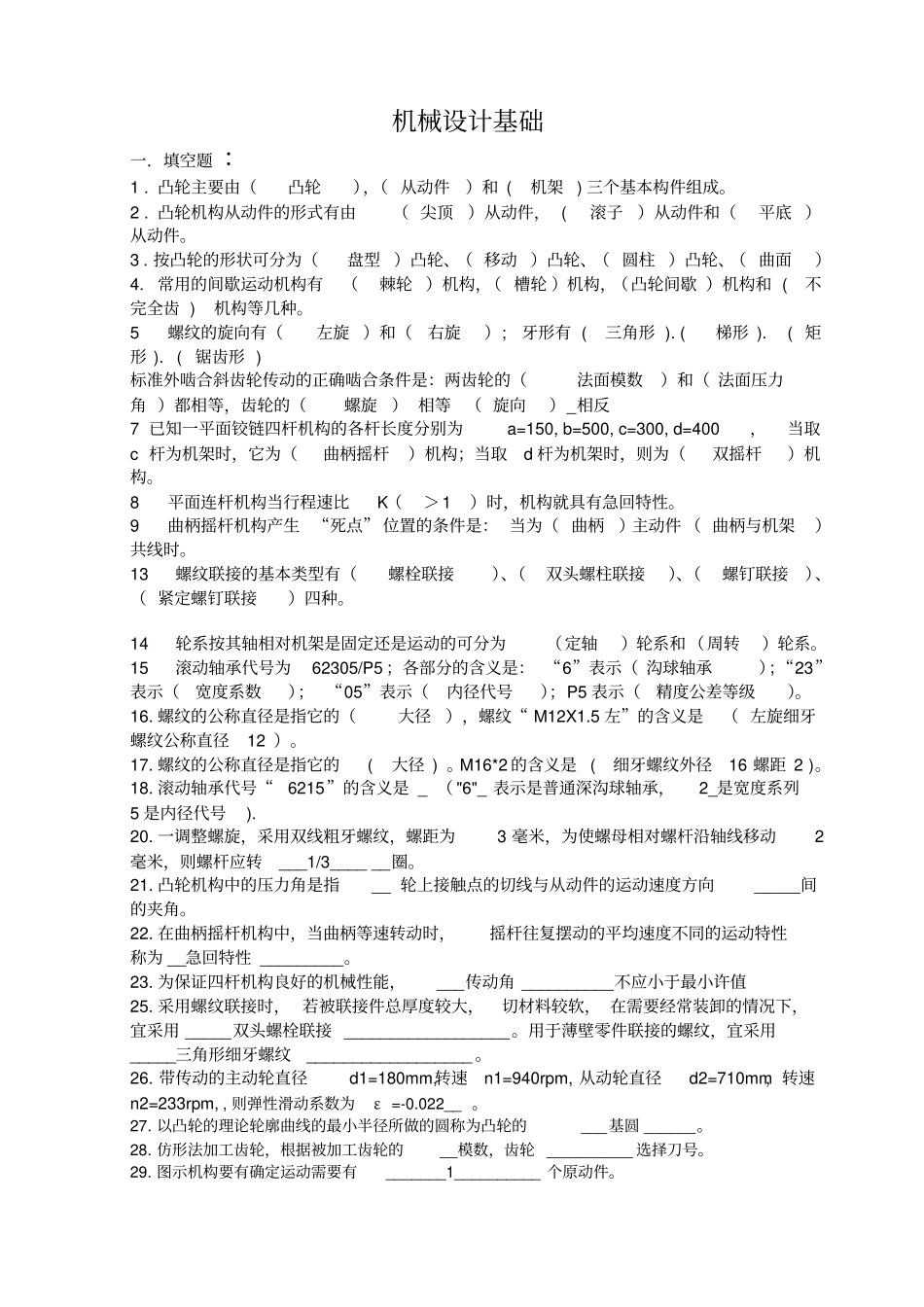

机械设计基础一．填空题 ：1 . 凸轮主要由（凸轮），（ 从动件）和 ( 机架 ) 三个基本构件组成。2 . 凸轮机构从动件的形式有由（ 尖顶）从动件， ( 滚子）从动件和（平底 ）从动件。3 . 按凸轮的形状可分为（盘型 ）凸轮、（ 移动 ）凸轮、（ 圆柱 ）凸轮、（ 曲面）4. 常用的间歇运动机构有（棘轮 ）机构，（ 槽轮 ）机构，（凸轮间歇 ）机构和 ( 不完全齿 ) 机构等几种。5 螺纹的旋向有（左旋 ）和（右旋）; 牙形有 ( 三角形 ). ( 梯形 ). ( 矩形 ). ( 锯齿形 ) 标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的（法面模数）和（ 法面压力角 ）都相等，齿轮的（螺旋） 相等（ 旋向）_相反7 已知一平面铰链四杆机构的各杆长度分别为a=150, b=500, c=300, d=400，当取c 杆为机架时，它为（曲柄摇杆）机构；当取d 杆为机架时，则为（双摇杆）机构。8 平面连杆机构当行程速比K（＞1 ）时，机构就具有急回特性。9 曲柄摇杆机构产生 “死点” 位置的条件是： 当为（ 曲柄）主动件 （ 曲柄与机架）共线时。13 螺纹联接的基本类型有（螺栓联接）、（双头螺柱联接）、（螺钉联接）、（ 紧定螺钉联接）四种。14 轮系按其轴相对机架是固定还是运动的可分为（定轴）轮系和（周转）轮系。15 滚动轴承代号为62305/P5 ；各部分的含义是： “6”表示（ 沟球轴承）；“23”表示（宽度系数）； “05”表示（内径代号）；P5 表示（精度公差等级）。16. 螺纹的公称直径是指它的（大径），螺纹“ M12X1.5 左”的含义是（ 左旋细牙螺纹公称直径12 ）。17. 螺纹的公称直径是指它的 ( 大径 ) 。M16*2 的含义是 ( 细牙螺纹外径16 螺距 2 )。18. 滚动轴承代号“6215”的含义是 _ （ "6"_ 表示是普通深沟球轴承，2_是宽度系列5 是内径代号 ). 20. 一调整螺旋，采用双线粗牙螺纹，螺距为3 毫米，为使螺母相对螺杆沿轴线移动2毫米，则螺杆应转___1/3____ __圈。21. 凸轮机构中的压力角是指 __ 轮上接触点的切线与从动件的运动速度方向_____间的夹角。22. 在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为 __急回特性 _________。23. 为保证四杆机构良好的机械性能，___传动角 __________不应小于最小许值25. 采用螺纹联接时， 若被联接件总厚度较大，切材料较软， 在需要经常装卸的情况下，宜采用 _____双头螺栓联接 ____...
