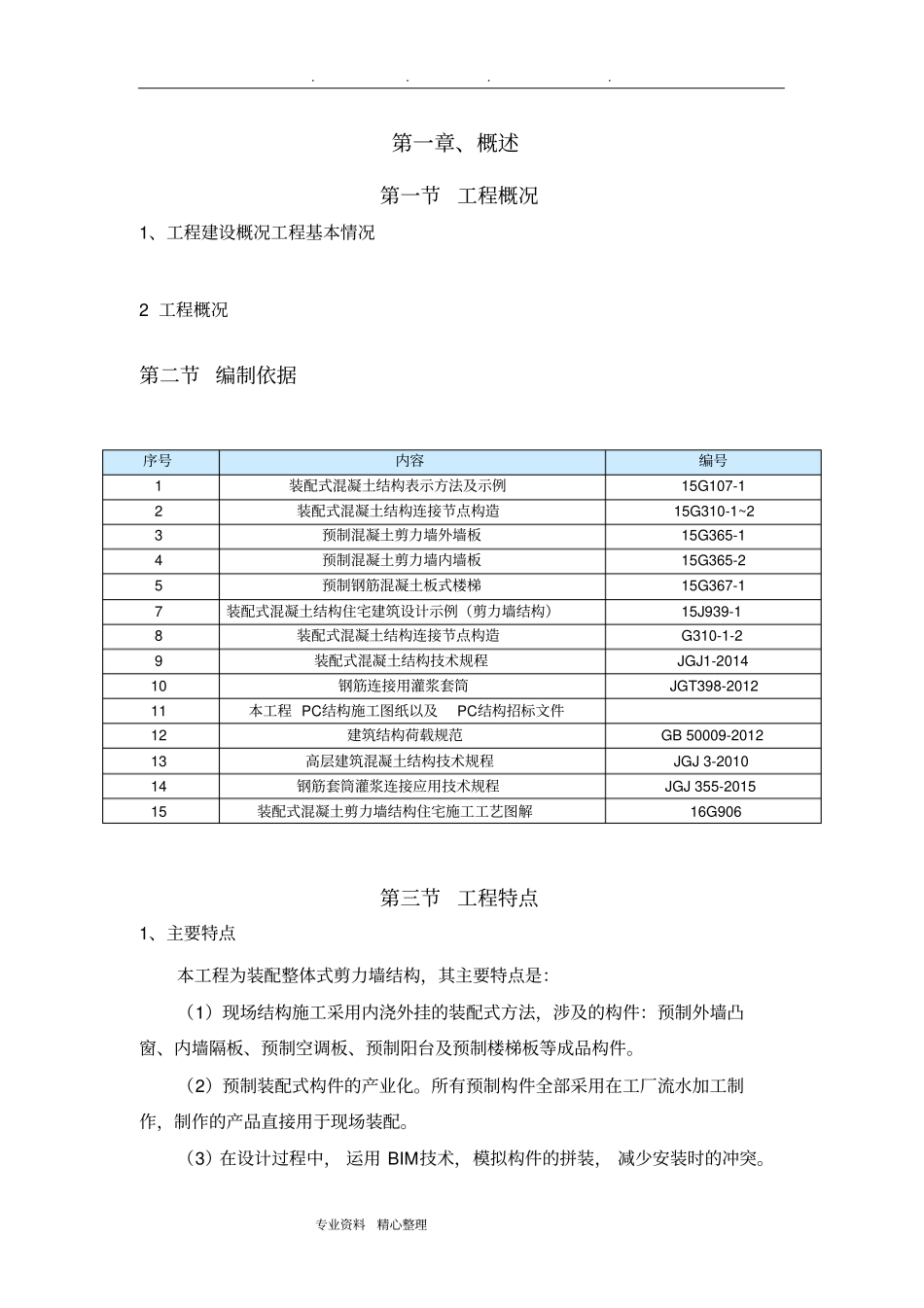

. . . . 专业资料精心整理第一章、概述第一节工程概况1、工程建设概况工程基本情况2 工程概况第二节 编制依据序号内容编号1 装配式混凝土结构表示方法及示例15G107-1 2 装配式混凝土结构连接节点构造15G310-1~2 3 预制混凝土剪力墙外墙板15G365-1 4 预制混凝土剪力墙内墙板15G365-2 5 预制钢筋混凝土板式楼梯15G367-1 7 装配式混凝土结构住宅建筑设计示例（剪力墙结构）15J939-1 8 装配式混凝土结构连接节点构造G310-1-2 9 装配式混凝土结构技术规程JGJ1-2014 10 钢筋连接用灌浆套筒JGT398-2012 11 本工程 PC结构施工图纸以及PC结构招标文件12 建筑结构荷载规范GB 50009-2012 13 高层建筑混凝土结构技术规程JGJ 3-2010 14 钢筋套筒灌浆连接应用技术规程JGJ 355-2015 15 装配式混凝土剪力墙结构住宅施工工艺图解16G906 第三节工程特点1、主要特点本工程为装配整体式剪力墙结构，其主要特点是：（1）现场结构施工采用内浇外挂的装配式方法，涉及的构件：预制外墙凸窗、内墙隔板、预制空调板、预制阳台及预制楼梯板等成品构件。（2）预制装配式构件的产业化。所有预制构件全部采用在工厂流水加工制作，制作的产品直接用于现场装配。（3）在设计过程中， 运用 BIM技术，模拟构件的拼装， 减少安装时的冲突。. . . . 专业资料精心整理（4）楼梯、连廊栏杆均在 PC构件的设计时考虑点位，设置预埋件，后续直接安装。2、工程新技术特点PC 项目新技术点与内容是：产业化程度高，资源节约与绿色环保；构件工厂预制和制作精度控制； 构件的深化加工设计图与现场的可操作性的相符性；施工垂直吊运机械选用与构件的尺寸组合；装配构件的临时固定连接方法； 校正方法及应用工具； 装配误差控制； 预制构件连接控制与节点防水措施；施工工序控制与施工技术流程； 专业多工种施工劳动力组织与熟练人员培训；装配式结构非常规安全技术措施以及产品的保护，高强灌浆新技术的施工的应用， 为新技术的推广走出了贡献。. . . . 专业资料精心整理第二章预制构件生产和运输第一节预制构件生产概况1.1 预制构件概况（1）本项目采用预制构件种类、数量本项目采用预制构件种类有：预制外墙板（含凸窗）、预制阳台（含叠合）、预制空调板、预制楼梯、预制内隔墙条板，共5 种。（2）预制构件编号方法：楼号- 层数 - 构件名称 - 生产流水号 - 生产信息等（3）预制构件的生产应保证构件厂有两层标准层的库存量...
